Tặng 100.000₫ mua hàng tại website, áp dụng khi mua Online tại Hồ Chí Minh và 1 số khu vực khác.Để phát hiện xác định điểm bất thường của sản phẩm. Takikawa Eng có 2 dòng phổ thông đó là “Thiết phát hiện điểm lỗi lõm TM-Series/TM-1003W, TM-3004WA điểm phát hiện từ 20 µm ~999 µm” và “Thiết bị kiểm tra điểm khuyết tật trên bề mặt FM-Series”
|

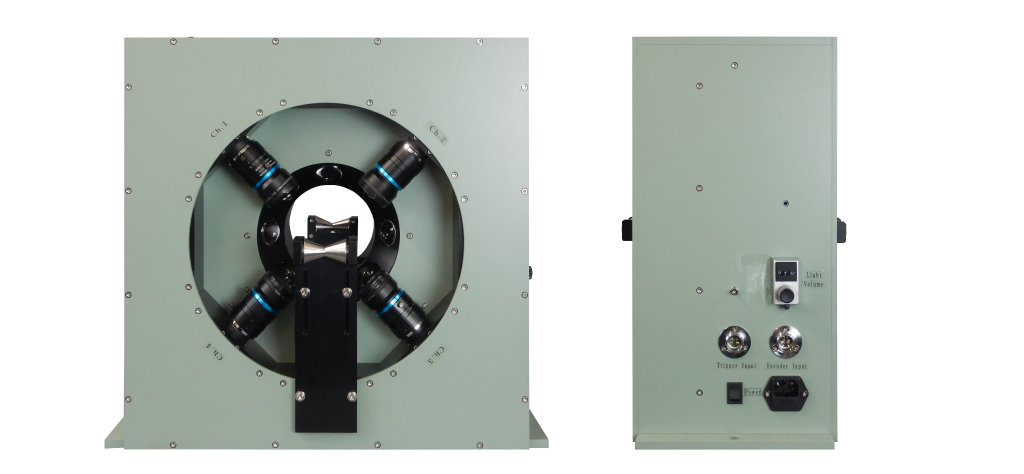

THIẾT BỊ THU NHẬN HÌNH ẢNH hay THIẾT BỊ CHỤP ẢNH VỊ TRÍ ĐIỂM BẤT THƯỜNG |
Takikawa Eng đã có thiết bị phát hiện các khuyết tật ở đường kính ngoài dựa trên hình ảnh. Nhưng chi phí triển khai còn cao và trên dây chuyền yêu cầu tốc độ tuyến tính hơn 100m/phút thì chưa thực sự có thể đáp ứng được.

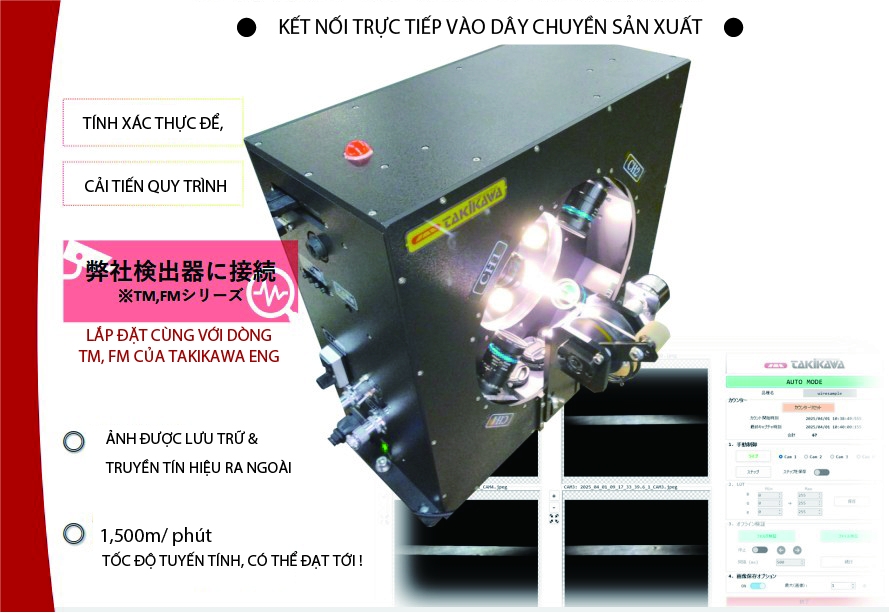

Thiết bị này nhận tín hiệu đầu ra từ thiết bị phát hiện điểm lỗi lõm TM, và thiết bị kiểm tra điểm khuyết tật trên bề mặt FM. Nó có nhiệm vụ chụp ảnh và lưu lại hình ảnh tại vị trí tín hiệu cảnh báo có điểm khuyết tật, lỗi lõm, bất thường.
Với phương pháp tách biệt 2 chức năng phát hiện lỗi và chức năng chụp ảnh, hệ thống có thể kiểm tra trên dây chuyền sản xuất tốc độ cao và cũng có thể chụp ảnh khi tốc độ tuyến tính ở mức 1,500m/phút.
※Trường hợp khách hàng đang sử dụng thiết bị kiểm tra bề mặt, thiết bị phát hiện điểm lồi lõm đường kính ngoài của một hãng khác, không phải là sản phẩm Takikawa Eng, mà cần bổ sung thiết bị này vào dây chuyền sản xuất, thì cũng đừng ngần ngại-hãy trao đổi với chúng tôi nhé.
|

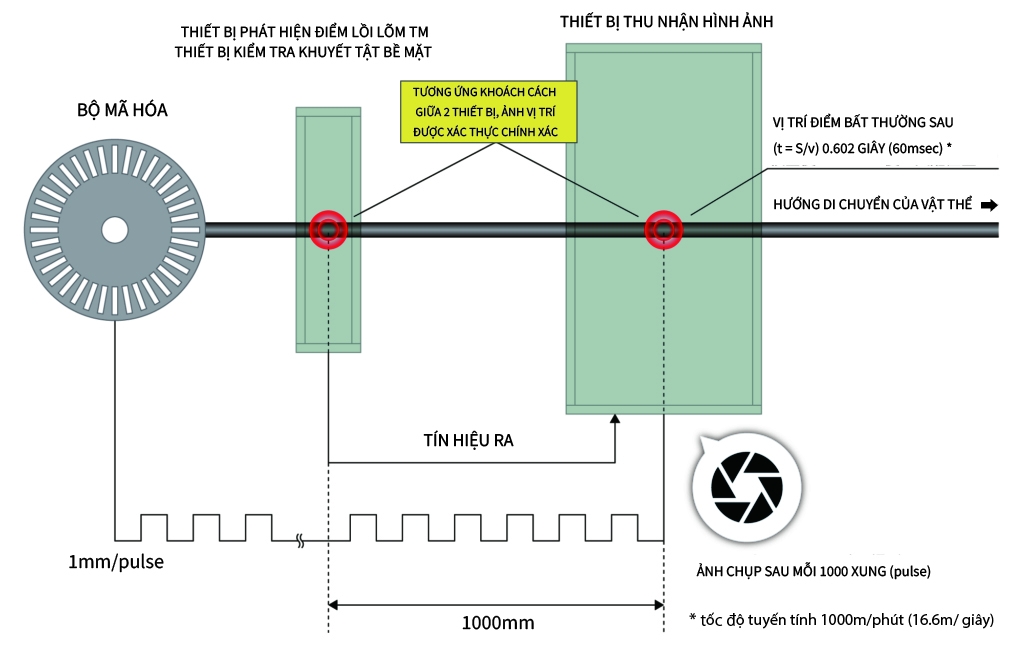

NGUYÊN LÝ HOẠT ĐỘNG |
1. Thiết bị phát hiện điểm lồi lõm TM phát tín hiệu ra dưới dạng tín hiệu liên tục, hay tín hiệu tương tự (Analog). Tín hiệu V này sẽ được chuyển đổi sang tín hiệu số (Digital) thông qua hộp so sánh tín hiệu điện áp (Comparator Box) được cài đặt trong thiết bị kiểm tra.
Tín hiệu ra vượt quá giá trị tham số cài đặt ban đầu được gửi tới thiết bị thu nhận hình ảnh dưới dạng tín hiệu số (Digital)
2. Thiết bị thu nhận hình ảnh sẽ nhận tín hiệu ra từ bộ so sánh điện áp và thực hiện phép tính đếm số xung (pulse).
Bộ kích hoạt máy ảnh khởi động, ảnh được chụp ngay khi phép tính đếm số xung cài đặt tương ứng với vị trí khoảng cách từ thiết bị phát hiện điểm lồi lõm TM đến vị trí thiết bị thu nhận hình ảnh.
3. Hình ảnh chụp được từ 4 camera sẽ được lưu trữ trong bộ nhớ SSD của máy tính PC, thông qua mạng kết nối LAN dữ liệu từ PC có thể chia sẻ ra bên ngoài phục vụ cho những mục đích khác nhau.
|
Khái niệm Encoder: Bộ mã hóa là một cảm biến (bộ dò vị trí) phát hiện các chuyển động vật lý như góc quay, vị trí tuyến tính và tốc độ xong chuyển đổi chúng thành tín hiệu số (hay tên gọi thân thuộc là “xung”) để xuất ra. Được sử dụng rộng rãi trong nhiều lình vực, từ thiết bị công nghiệp đến truyền thông, để điều khiển chính xác động cơ và robot. Được coi như một công nghệ để nén và mã hóa dữ liệu video và âm thanh. Ký hiệu 1mm/pulse: Nó có nghĩa là cứ mỗi một xung (pulse) tín hiệu đầu vào, bộ phận cơ khí sẽ di chuyển hoặc đo được một khoảng cách đúng bằng 1 milimet. Đây là một thông số kỹ thuật phổ biến trong các hệ thống đo lường, tự động hóa, hoặc CNC.
|
|
ẢNH ĐƯỢC XỬ LÝ Ở TỐC ĐỘ CAO |
|
|

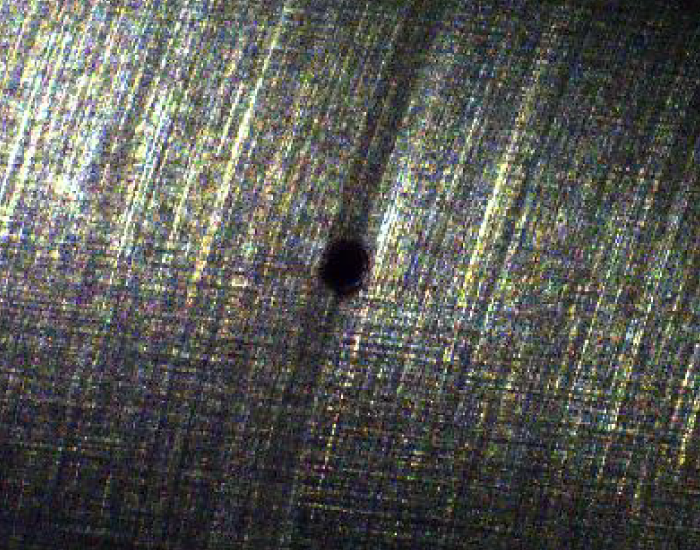

Kết quả ảnh chụp với độ rõ nét khi vật thể di chuyển ở tốc độ cao. Thực nghiệm khoan một lỗ tròn lên vật thể có kích thước φ50µm. Vật thể đang ở trạng thái di chuyển thì thấy rằng hình ảnh được ghi lại một cách rõ ràng dễ quan sát nhận biết đánh giá. |
|
ĐIỀU KIỆN XÁC THỰC |
|
ĐIỀU KIỆN MÁY ẢNH |
Thơi gian chiếu sáng |
1µsec |
|
Phạm vi |
20x20mm |
|
|
ĐIỀU KIỆN VẬT THỂ |
Hình dạng cơ bản |
Đường kính tròn φ100mm |
|
Trạng thái điểm dị vật |
φ0.2mm |
|
|
Tốc độ quay |
6,000rpm (1,500m/ phút) |
|
THÔNG SỐ KỸ THUẬT |
|
MODEL |
THIẾT BỊ THU NHẬN HÌNH ẢNH |
|
|
BỘ PHẬN CHÍNH |
Số camera |
4CH* |
|
Nguồn sáng |
4 đèn LED, hoặc 8 bóng LED |
|
|
Đường kính ngoài vật đo |
φ1～30mm |
|
|
Tốc độ dây chuyền |
1~1,500m/ phút |
|
|
Khẩu độ rộng ảnh chụp |
30x30mm |
|
|
Độ phân giải |
1 pixel (20µm/pixel) ** |
|
|
Nguồn điện |
AC100V±10％ 50/60Hz |
|
|
Điện năng tiêu thụ |
500VA |
|
|
HỘP SO SÁNH |
Tín hiệu vào |
Analog (tín hiệu liên tục, V) |
|
Tín hiệu ra |
Digital (tín hiệu số) |
|
|
Cài đặt |
Điều chỉnh giá trị ngưỡng ra bằng chiết áp 10 vòng |
|
|
Nguồn điện |
DC12V 0.5A (AC adapter) |
|
(* )Số kênh sẽ phụ thuộc vào số trục của thiết bị phát hiện điểm lồi lõm TM (ví dụ như TM-3004WA có 4 trục, thì thiết bị này sẽ có 4CH)
(**) Nếu vùng chụp là 30 x 40 mm, hình ảnh sẽ có 2048 x 1536 pixel (30.000 µm / 1536 pixel ≈ 19,53 µm).
|
