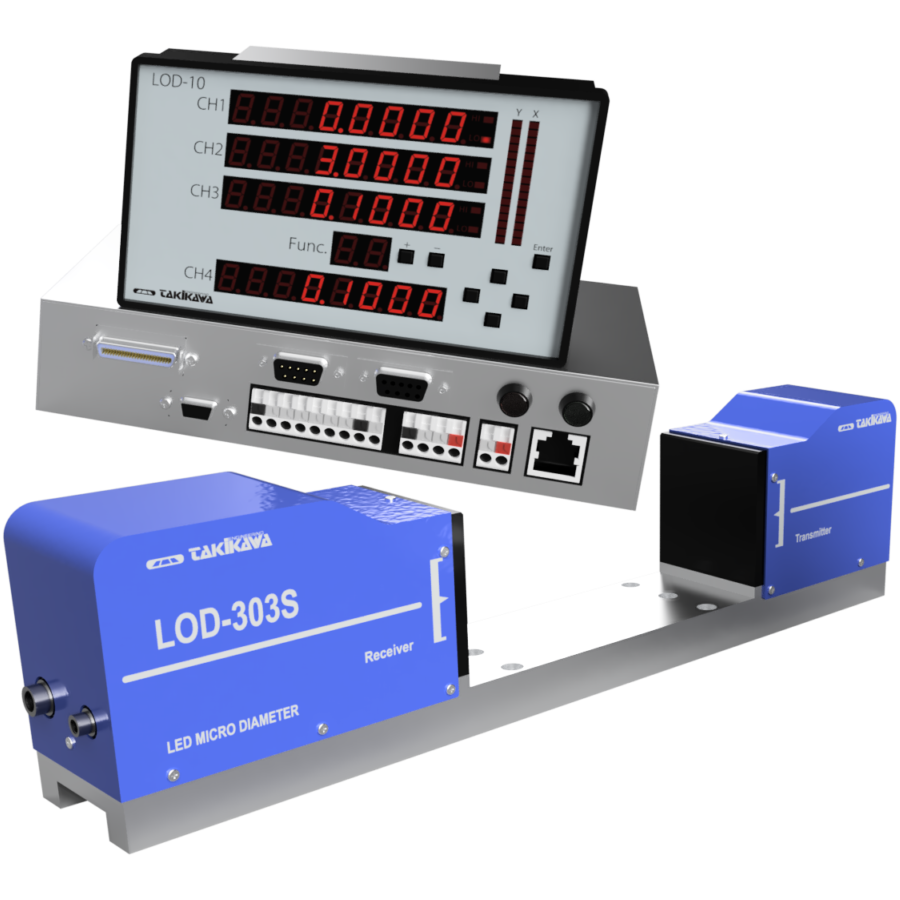

LED THIẾT BỊ ĐO ĐƯỜNG KÍNH LOD-303S |

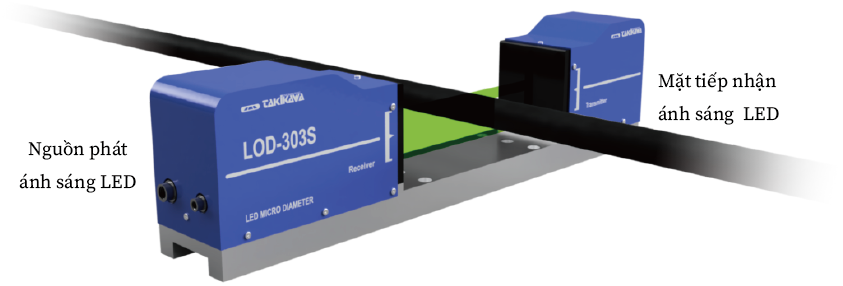

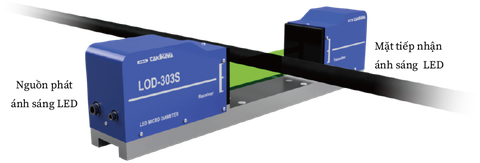

Thiết bị đo đường kính LOD-303S: Sử dụng ánh sáng màu xanh lá cây của đèn LED, chiếu sáng với tốc độ cao xuyên qua vật thể cần đo, để xác định kích thước đường kính ngoài của dây cáp...
LOD-303S là sản phẩm được nghiên cứu và phát triển thiết kế mới trong năm 2024 của Takikawa Eng. So với “Thiết bị đo đường kính ngoài laser LDM-series” sử dụng tia laser bán dẫn, LOD-303S sử dụng đèn LED làm nguồn sáng đã giảm mức tiêu thụ điện năng.
Sử dụng cảm biến CMOS để đo phần diện tích vật thể bị ánh sáng LED chặn lại với tốc độ 20,000 lần mỗi giây. Thêm vào đó, thiết bị LOD-303S được tích hợp “Chức năng đo khoảng cách theo hướng trục quang học” do đó tại cùng thời điểm đo sẽ thu được giá trị trên trục (X, Y) của vật thể (tương tự như LDM-303H-XY).
Ngoài ra, bằng phương pháp kết nối với LOD-01 “Bộ lặp sóng-repeater” thì giá trị dữ liệu đo được thu nhận và có thể điều khiển trực tiếp thông qua máy tính PC khách hàng hoặc thông qua PLC.
Chúng tôi cung cấp thiết bị tùy chọn LOD-10 dành cho khách hàng muốn kiểm tra giá trị tức thời cách vận hành giống như trước (tương tự thiết bị hiển thị LDM-130EX, LDM-210EX).
|
ĐẶC ĐIỂM KỸ THUẬT |
|
TÊN THIẾT BỊ |
THIẾT BỊ ĐO ĐƯỜNG KÍNH NGOÀI LASER [LDM-303H] |
THIẾT BỊ ĐO ĐƯỜNG KÍNH NGOÀI LED [LOD-303S] |
|
Phạm vi đo khả dụng |
0.3~30mm ※sản phẩm mới chúng tôi đang nghiên cứu phát triển hướng tới vật đo có đường kính nhỏ |
|
|
Dung sai |
±2µm |
|
|
Khả năng lặp lại |
±0.3µm |
|
|
Khả năng phân giải |
0.1µm |
|
|
Phương pháp đo |
không chạm, không tiếp xúc vật lý trực tiếp với đối tượng |
|
|
Tần suất lấy mẫu |
400 lần mỗi giây ※loại tốc độ cao: 2,000 lần mỗi giây |
20,000 lần mỗi giây |
|
Thiết bị hiển thị |
cần có |
tùy chọn |
|
Thanh LED |
chỉ vuông góc với trục quang học, 1 trục đo |
được tích hợp “Chức năng đo khoảng cách theo hướng trục quang học”, 2 trục đo |
|
Nguồn sáng |
laser bán dẫn màu đỏ |
đèn LED màu xanh lá cây |
|
Nhiệt độ môi trường sử dụng |
nhiệt độ: 0 đến 45°C Độ ẩm: 35 đến 85% (không có giọt nước bị ngưng tụ) |
|
|
Nguồn điện |
Kết nối từ thiết bị hiển thị LDM-130 |
Kết nối từ bộ lặp sóng LOD-01 |
|

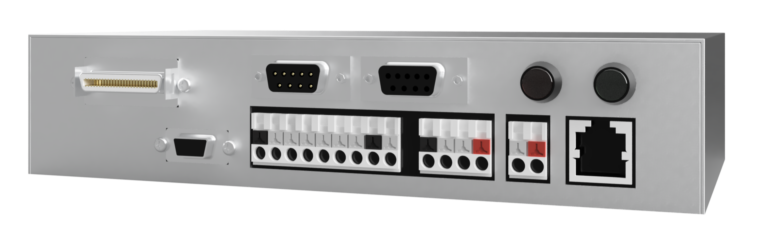

BỘ LẶP SÓNG [LOD-01] |

Bộ lặp sóng - Repeater [LOD-01] là thiết bị dùng để cài đặt, tiếp nhận thông tin từ bộ quét và xử lý tin hiệu đó.
Đối với máy đo Laser LDM-series, nhiệm vụ này được cài đặt trên thiết bị hiển thị LDM-130. Còn đối với thiết bị LOD-303S thì bộ lặp sóng sẽ đảm nhiệm toàn bộ. Tất cả cài đặt đều có thể thực hiện bằng bộ lặp sóng, dữ liệu được kết nối trực tiếp tới máy tính PC khách hàng hoặc PLC mà không cần chuyền tải qua bộ hiển thị.
Mặt khác, thiết bị được tích hợp đầu vào mã hóa - Encoder Input, giúp có thể đo đường kính ngoài vật thể theo các khoảng thời gian liên tục mà không bị ảnh hưởng bởi tốc độ di chuyển vật đang đo.
|
ĐẶC ĐIỂM KỸ THUẬT |
|
TÊN THIẾT BỊ |
THIẾT BỊ ĐO ĐƯỜNG KÍNH NGOÀI LED BỘ LẶP SÓNG [LOD-01] |
|
Trung bình số lần đo |
từ 1 đến 32.768 lần (15 giai đoạn) |
|
Số chữ hiển thị |
6 chữ số lớn |
|
Cổng kết nối USB |
không |
|
Đơn vị hiển thị vị trí trung tâm |
kiểm tra thông tin chi tiết |
|
Cổng đầu ra lưu trữ |
kiểm tra chi tiết trong sách hướng dẫn |
|
Cổng đầu ra tiếp điểm trên dưới |
đầu ra collector kết nối mở |
|
Cổng đầu ra lỗi tiếp điểm |
đầu ra collector kết nối mở |
|
Cáp kết nối với thiết bị ngoài |
RS232C, (RS485 nếu không sử dụng thiết bị hiển thị [LOD-10] thì không cần) |
|
Nhiệt độ môi trường sử dụng |
nhiệt độ: 0 đến 45°C Độ ẩm: 35 đến 85% (không có giọt nước bị ngưng tụ) |
|
Nguồn điện |
DC+12V 1A |
|

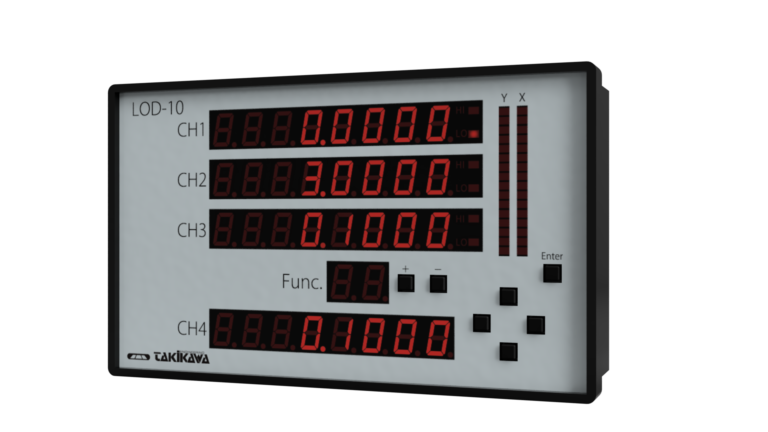

THIẾT BỊ HIỂN THỊ [LOD-10] (tùy chọn) |

Thiết bị hiển thị [LOD-10] là thiết bị biểu hiện giá trị tức thời giá trị kết quả đo.
Việc trao đổi dữ liệu với bộ phận quét có thể thực hiện bằng phương pháp kết nối bộ lặp sóng với PC hoặc PLC, chúng tôi chuẩn bị thêm thiết bị tùy chọn này để phục vụ khách hàng muốn hiển thị giá trị đo giống như phiên bản trước đây trên thiết bị LDM-130EX/LDM-210EX hoặc dễ dàng thay đổi cài đặt.
|
ĐẶC ĐIỂM KỸ THUẬT |
|
TÊN THIẾT BỊ |
THIẾT BỊ ĐO ĐƯỜNG KÍNH NGOÀI LED BỘ HIỂN THỊ [LOD-10] |
|
Giá trị hiển thị |
3ch + 1ch ※+1ch được dùng chung với màn hình hiển thị thay đổi cài đặt |
|
Số chữ hiển thị |
8 chữ số lớn |
|
Đơn vị hiển thị trục X, trục Y |
16 thanh đèn LED kết hợp lại thành 8 chữ số |
|
Cổng đầu ra lưu trữ |
không hỗ trợ (do đã được cài đặt trong bộ lặp sóng) |
|
Cổng đầu ra tiếp điểm trên dưới |
|
|
Cổng đầu ra lỗi tiếp điểm |
|
|
Nhiệt độ môi trường sử dụng |
nhiệt độ: 0 đến 45°C Độ ẩm: 35 đến 85% (không có giọt nước bị ngưng tụ) |
|
Thay đổi cài đặt bộ lặp sóng |
có thể |
Liên hệ với chúng tôi để được tư vấn và hỗ trợ kỹ thuật.
|
