XỬ LÝ SỰ CỐ THƯỜNG GẶP

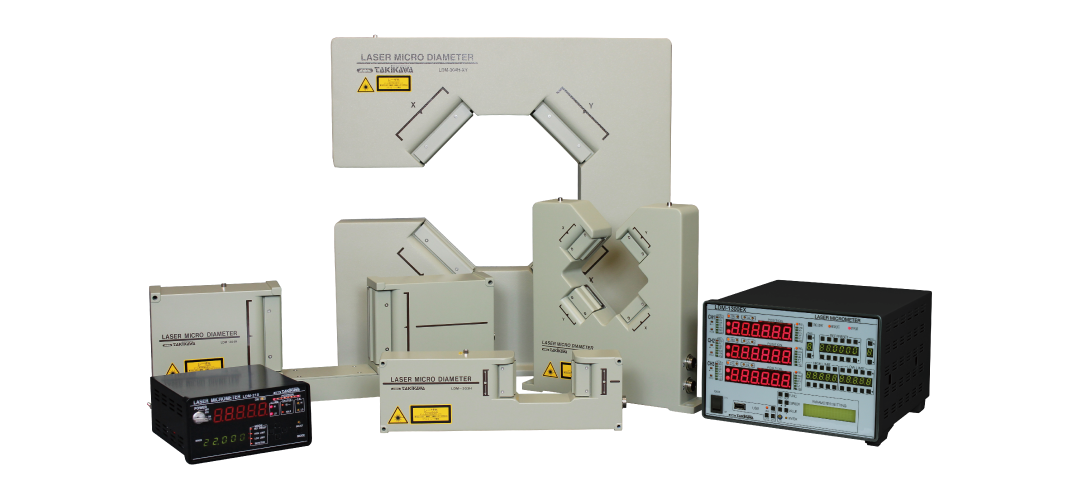

Thiết bị đo đường kính ngoài bằng Laser
Hướng lắp đặt
Không giới hạn hướng nào cố định, tuy nhiên vì lý do nào đó phải lắp theo chiều bề mặt kính hướng xuống dưới , thì kính dễ bị bụi bẩn hơn, cần chú ý bảo dưỡng bằng cách lau chùi bụi nhiều hơn.
Ảnh hưởng do tác động bên ngoài:
Động cơ quay chính như thấu kính, gương...được tích hợp trong máy đo rất nhậy cảm với những cú sốc do va đập bên ngoài, cần chú ý cẩn thận đặt máy ở những nơi cố định, máy có thể bị vỡ nếu như chịu cú va đập mạnh từ bên ngoài.
Tiếng ồn điện tăng đột biến:
Tiếng ồn từ bộ biến tần, rơ le, cuộn dây điện từ và các thiết bị khác có thể khiến máy hoạt động không ổn định, ngoài ra.
Đế gắn của máy do và màn hình cần được nối đất hoàn toàn chung một điểm, nếu để tự do không chạm đất có thể gây ra sự cố-rất dễ hỏng thiết bị
Nhiệt độ môi trường
Nên đảm bảo nhiệt độ môi trường khu vực đặt máy hoạt động nhỏ hơn 40°C, Laser bán dẫn tích hợp trong máy và các linh kiện điện tử khác sẽ có tuổi thọ ngắn hơn khi hoạt động ở môi trường có nhiệt độ cao.
Giọt nước, dầu, khói
Hạn chế tối đa việc để máy tiếp xúc với nước, dầu cũng như khói. Rất dễ gây lỗi, độ chính xác không cao.
Kiểm tra hằng ngày
Trong quá trình bảo trì hằng ngày, hãy lau sạch cửa sổ kính của máy đo bằng khăn lau thấm cồn.Ngoài ra, nên kiểm tra tính chính xác của máy bằng dụng cụ bên ngoài như thước đo ít nhất từ 6 đến 12 tháng một lần.
Các phương pháp khác
Nên tắt nguồn trước khi cắm hoặc rút bất kỳ loại dây cáp nào.Máy có thể gặp lỗi, nếu như bạn cắm hoặc rút cáp trong khi nguồn đang ở chế độ bật. Cũng không nên sử dụng đầu nối cáp chung với các đường dây điện khác, cách tốt nhất là đánh dấu dây cáp cho từng vị trí đấu để nhân viên vào sau dễ dàng nhận biết.
Bảo trì
Công việc cần thiết nhất đối với thí bị đo đường kính ngoài bằng laser là vệ sinh bề mặt kính đầu đo.Vì thế cần phải lắp đặt máy ở môi trường mà bề mặt kính ít bị tác động bụi bẩn, nếu vị trí lắp đặt có hơi nước hoặc khói, cần thổi bay hoặc hút sạch khói-nước.
Phòng ngừa thiệt hại do nước
Đảm bảo không lắp đặt máy ở nơi có thể bắn nước. Mặc dù rất khó có thể nhận biết bằng cách quan sát trực quan, chúng tôi khuyên bạn nên dùng khăn giấy chạm vào vật đo trước khi tiến hành các thao tác tiếp theo
Lưu ý khi vệ sinh kính
Sử dụng hóa chất như cồn và vải mềm thì bụi bẩn sẽ được khắc phục hiệu quả hơn, cố gắng không nên sử dụng khăn giấy hoặc những vật liệu khô ráp.
Có thể vẫn còn một ít bụi hoặc dầu chưa được lau sạch ở các góc kính, hãy chú ý ở những vị trí này.Vệ sinh không kỹ, màn hình có thể hiển thị giá trị không chính xác, đèn báo HOLD có thể sáng lên hoặc lỗi khiến việc đo lường không được thực hiện
Nếu sau vệ sinh xong mà máy vẫn báo lỗi, hãy liên hệ ngay với chúng tôi theo số Hotline để không bị gián đoạn.
CÁCH KIỂM TRA, KHẮC PHỤC SỰ CỐ CƠ BẢN
Nếu lỗi do bụi bẩn, hoặc vết xước bề mặt kính.Thì sử dụng băng dính vinyl che quanh khu vực bị ảnh hưởng sẽ đem lại hiệu quả
Dựa vào bộ cả biến, màn hiển thị, dây cáp mới để kiểm tra bằng phương pháp loại trừ.

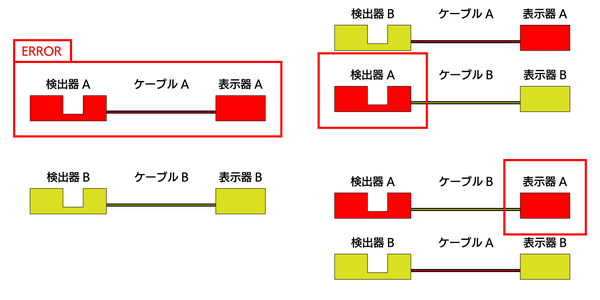

Gọi thiết bị mới hoạt động bình thường là B (gồm bộ cảm biến-đầu dò B, dây cáp B và màn hiển thị B) thiết bị có lỗi là A (gồm bộ cảm biến-đầu dò A, dây cáp A và màn hiển thị A)
Phép thử 1:Đổi vị trí của đầu dò B qua vị trí của đầu dò A, Nếu khắc phục được thì cần sửa chữa đầu dò A (Hình minh họa bên phải phía trên), còn không
Phép thử 2:Đổi dây cáp B qua vị trí của dây cáp A, Nếu khắc phục được thì cần thay thế dây cáp A (Hình minh họa bên phải phía dưới), còn không có thể màn hình A bị lỗi hoặc cũng có thể lỗi từ 2 chi tiết trở lên. Có thể sử dụng phương pháp kiểm tra tương tự như trên để thu hẹp nguyên nhân gây ra vấn đề.
Ngay cả khi đã xác định được bộ phận gây ra sự cố, nếu cần chúng tôi sửa chữa, vui lòng gửi cùng lúc máy dò, dây cáp, màn hình hiển thị.
KHẮC PHỤC DỰA VÀO LỖI BIỂU HIỆN CHI TIẾT HƠN
Đèn LED sáng liên tục
Nhận biết: Đối với dòng máy LDM-110/LDM 1000/LDM 210, đèn Hold sẽ sáng lên. Còn đối với dòng máy LDM-100 thì 8 đèn vị trí bên dưới màn hình hiển thị sẽ sáng lên.
Điều này cho thấy tín hiệu nhận được từ máy dò đang bị gián đoạn, còn bộ phận Laser và động cơ quét hoạt động bình thường.
Cách khắc phục: Đối với dòng máy LDM-110/LDM 1000/LDM 210 nếu tình trạng này xẩy ra thường xuyên và liên tục, tham khảo lỗi “E-14” phía dưới. Giá trị căn cứ vào dữ liệu lưu giữ bằng chức năng giám sát cạnh. Việc đầu tiên hãy thực hiện các biện pháp sử lý sự cố phía trên. Nếu vấn đề vẫn không được cải thiện sau khi vệ sinh mặt kính, thì chúng tôi cần phải sửa chữa.
Ngoài ra, nếu bạn đang sử dụng dòng máy đo hai trục LDM-304H-XY hoặc LDM-305H-XY thì đây có thể là do hiện tượng nhiễu, khi đo một vật sáng bóng như kim loại, dây quấn bằng nhôm, thì ánh sáng của Laser phản xạ từ vật sáng bóng đi vào phần tiếp nhận ánh sáng của trục dò gây ra.
Trường hợp này, có thể khắc phục bằng cách đặt máy dò lệch góc nhỏ (như hình minh họa) để ánh sáng Laser không chiếu vuông góc vào bề mặt của vật thể đang đo.Tuy nhiên nếu góc càng lớn thì độ lệch dung sai của đường kính càng lớn.
Độ lệch dung sai tính bằng công thứ sau:
Dung sai = （1/cosα-1）×100[%]
Góc lệch α.
Giả sử khi α=7°, thì dung sai là 0.75%
Báo hiệu giới hạn trên và dưới không hoạt động

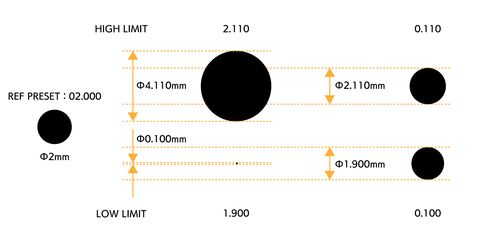

Nguyên nhân phổ biến dễ mắc phải nhất là khi giới hạn trên và giới hạn dưới được đặt thành giá trị tuyệt đối.
Trong khi các thiết bị đo đường kính bằng Laser của chúng tôi, giới hạn trên và giới hạn dưới được đặt theo độ lệch so với giá trị trung tâm do REF PRESET thiết lập.
Ví dụ:
Đường kính vật thể cần đo có kích thước 2.0mm, bạn muốn đưa ra cảnh báo giới hạn trên mở mức 2.11mm và giới hạn dưới ở mức 1.9mm thì cần thiết lập như sau:
REF PRESET : 02.00, HIGHT LIMIT:0.110, LOW LIMIT:0.100
Cảnh báo giới hạn sẽ không hoạt động, nếu bạn đặt các giá trị tuyệt đối :2.110 cho giới hạn trên và 1.900 cho giới hạn dưới.Nó sẽ gầm hiểu giới hạn trên = 4.11mm (cài đặt trước 2.0mm + 2.11mm) và giới hạn dưới = 0.1mm (cài đặt trước 2.0mm – 1.9mm)
Nếu cách cài đặt đúng, mà báo động giới hạn vẫn không hoạt động thì màn hình có thể bị hỏng, cần yêu cầu sửa chữa
Bo mạch ngừng hoạt động, sau khi thay đổi khe cắm (Dòng LDM-1000/1000EX)
Hãy kiểm tra các hạng mục được liệt kê phía dưới:
✔ Công tắc ID của bo mạch có được đặt thành F không?
✔ Có cài đặt chuyển đổi ID trùng lặp nào giữa các bo mạch đã cài trước không?
✔ Bo mạch đã được lắp hoàn toàn vào khe cắm chưa?
✔ Một lỗi phổ biến nhất là, bảng vị trí số 3 lắp chưa chắc chắn.Sau khi lắp bảng vào, hãy dùng lực tay đẩy mạnh bảng, xác nhận bảng được vào đúng vị trí.
Lỗi “E-00” đối với dòng LDM-100
Điều này cho thấy máy dò không phát ra tín hiệu phát hiện.
Nguyên nhân có khả năng bộ phận Laser, động cơ quét bị hỏng.Hoặc khâu vệ sinh mặt kính của máy dò chưa sạch.Đầu kết nối với máy dò ban đầu được ghép nối với LDM-110
Lỗi “E-00” chỉ hiển thị trên dòng LDM-100, từ dòng LDM-110 trở lên sẽ không hiển thị.
Ngoài ra, một số mẫu LDM-100 đời đầu có thể không đo được vì chương trình không tương thích.Khi này lỗi hiển thị sẽ là “0000” thay vì “E-00”
Lỗi “E-12”
Điều này cho biết “máy dò không phát ra tín hiệu phát hiện.
Nguyên nhân có thể xẩy ra nhất là do sự cố ở bộ phận Laser hoặc lỗi ở động cơ quét”
Trong lỗi “E-12” Laser đang ở chế độ bật thì đèn LED nhấp nháy.Điều này có ý để ngăn ngừa bất kỳ nguy hiểm nào từ ánh sáng Laser trong quá trình xẩy ra lỗi.
Đối với dòng LDM-210 lỗi “E-12” hiển thị để báo hiệu tốc độ quét của máy do không phù hợp
Nếu phiên bản CPU là 2.11 trở lên, khi bật nguồn phiên bản CPU sẽ được hiển thị trên màn hình đo, và tốc độ quét sẽ hiển thị phía trên đèn LED hiển thị màu xanh lá cây, hãy kiểm tra giá trị.
Nếu bạn đang sử dụng phiên bản cũ hơn 2.11, vui lòng kiểm tra tham số 12. Nếu số cuối là 0 thì sẽ có 2000 lần quét, nếu là 1 thì sẽ có 400 lần quét.
Lỗi “E-14”
Điều này cho biết bộ phận Laser và động cơ quét đang hoạt động bình thường, nhưng tín hiệu phát hiện từ máy dò bị gián đoạn.
Trước khi “E-14” xẩy ra, giá trị đo thường sẽ được giữ nguyên. Vì giá trị đo được lưu giữ bởi chức năng giám sát cạnh, trước tiên hãy thực hiện các biện pháp “Bảo trì” và “Khắc phục sự cố cơ bản” ở trên.
Lỗi “E-41”
“E-41” là lỗi RS-232C
Nguyên nhân phổ biến nhất là do tốc độ truyền thông không khớp nhau
Sau khi thay đổi công tắc cài đặt tốc độ truyền vẫn báo lỗi, thì hãy thử tắt bật lại nguồn

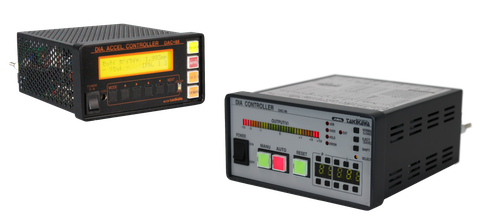

BỘ ĐIỀU KHIỂN ĐƯỜNG KÍNH NGOÀI
NHỮNG BIỂU HIỆN CHI TIẾT DƯỚI ĐÂY
Tốc độ quay của bộ đẩy/kéo thay đổi ngay khi chuyển sang chế độ Tự Động
Trước khi chuyển sang chế độ Tự Động, tín hiệu từ âm lượng truyền qua động cơ thông qua bộ điều khiển đường kính ngoài.Tín hiệu này không còn ngay sau khi chuyển sang Tự Động.
Nguyên nhân:Do hệ thống dây điện dài, gây ra nhiễu loạn trong quá trình quay của động cơ
Giải pháp:Sử dụng cặp dây xoắn,đường truyền tín hiệu 0V,dây dẫn giữa bộ điều
khiển âm lượng đường kính ngoài và động cơ càng ngắn càng tốt.Nếu đang sử dụng dây dẫn có vỏ bọc, hãy để dây không chạm đất.
Một số nguyên nhân khác gây ra tình trạng kiểm soát kém có thể là do cách cài đặt bộ điều khiển đường kính ngoài. Vui lòng kiểm tra lại cài đặt theo sách hướng dẫn sử dụng hoặc liên hệ với chúng tôi.
Sau khi thay dụng cụ đo, thiết bị không hoạt động
Khi thay thế dụng cụ đo đường kính của mã khác với bộ điều khiển DAC+88 máy sẽ báo lỗi, do tốc độ đường truyền khác nhau.Nếu dụng cụ và bộ điều khiển cùng mẫu mà máy vẫn không hoạt động thì hãy kiểm tra trạng thái của công tắc cài đặt phía sau màn hình đã được kết nối trước khi thay thế chưa.
2.1 Dưới đây là một số phương pháp xác nhận, kiểm tra
|
Tên sản phẩm |
Phương pháp xác nhận,cách cài đặt trên bộ hiển thị LDM |
Cài đặt truyền thông tin của bộ DAC+88 |
|
LDM-110 |
Mặt sau LDM-110 “BAUD” được cài đặt ở mức “4” |
Tốc độ truyền dữ liệu được đặt ở mức 1200bps |
|
LDM-210 |
Lựa chọn ưu tiên số một là “3” |
Tốc độ truyền dữ liệu được đặt ở mức 1200bps |
|
LDM-110EX |
Tăng cả hai số “7” và “8” của công tắc DIP SW3 ở mặt sau |
Tốc độ truyền dữ liệu được đặt ở mức 300bps |
|
LDM-1000EX |
Mặt sau LDM-1000EX “BAUD” được cài đặt ở mức “4” |
Tốc độ truyền dữ liệu được đặt ở mức 1200bps |
Để kiểm tra/cài đặt tốc độ truyền dữ liệu của DAC+88, hãy tắt công tắc nguồn.Sau đó vừa nhấn giữ nút “MODE” vừa bật công tắc nguồn.
Khi công việc cài đặt đã hoàn thành, để cài đặt có hiệu lực hãy tắt công tắc nguồn trong vài giây rồi bật lại.
Ở chế độ thấp, chế độ tự động khởi động chậm
Nguyên nhân: Do đường kính ngoài chưa đạt đến giá trị cài đặt nhất định, quá trình khởi động sẽ ở chế độ nghỉ cho đến khi kích thước đường kính ngoài thay đổi.
Cách khắc phục:Đặt máy dò đường kính tiến lại gần máy đùn dây, tuy nhiên vấn đề hơi nước và nhiệt cần được giải quyết. Cần cải thiện thêm tính tuyến tính của động cơ đùn và động cơ thu.Kiểm tra nhiệt độ bên ngoài hoặc trạng thái nhựa bên trong máy đùn.
Không thể vào chức năng AUTO trong khi đang ở chế độ tự động khởi động
Nguyên nhân:
✔ Kết nối RS-232C kém hoặc tốc độ truyền không khớp với dụng cụ đo đường kính ngoài
✔ Không có vật thể trong vùng đo (hiển thị lỗi 0000)
✔ Công tắc AUTO bị hỏng
✔ Số “6” ở vị trí ON của nút đẩy ra, và số “7” ở vị trí ON của nút kéo vào đang OFF

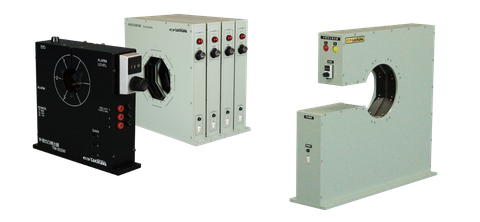

MÁY DÒ ĐỘ KHÔNG ĐỀU ĐƯỜNG KÍNH BÊN NGOÀI
Đèn báo lồi, lõm ngừng hoạt động
Nguyên nhân:Đèn đã bị cháy, Do thiết bị sử dụng đèn Vonfram trắng làm nguồn sáng (hiện nay, loại cải tiến sử dụng nguồn sáng LED có tuổi thọ bán vĩnh viễn)
VUi lòng thay đèn theo hướng dẫn trong sách hướng dẫn. Đèn dự phòng có để kèm trong máy
Lưu ý khi thay đèn:Mở đúng lắp cần thay, nếu mở nhầm vị trí cần thay đèn, rất dễ phát sinh lỗi.
Phát ra báo động bất thường, ngay cả khi không có tác động bên ngoài
Vui lòng kiểm tra một số nguyên nhân dưới đây, báo động phát ra càng nhỏ thì mức độ yêu cầu kiểm tra càng chi tiết.
✔ Bề mặt kính có sạch không?
✔ Có vật thể nào trên vật thể đang được đo không?
✔ Có bất kỳ giọt nước, bụi bẩn.. trong khu vực đo không?
✔ Thiết bị có tiếp xúc với ánh sáng mạnh như ánh sáng mặt trời không? (Đèn huỳnh quang trong nhà thì không có vấn đề gì)
✔ Vị trí đặt thiết bị có bị rung hay không?
✔ Vật thể đang được đo có nhẩy vọt lên cao tại thời điểm xẩy ra báo động không?
Nếu bạn có thiết bị hiệu chuẩn (option) hãy tham khảo theo hướng dẫn sử dụng làm hiệu chuẩn lại

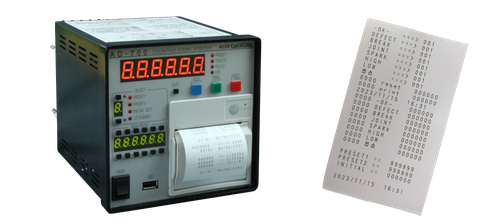

MÁY IN SỰ KIỆN ĐẾM
Sau khi thay giấy, máy in ngừng hoạt động
Nguyên nhân: Giấy được sử dụng cho máy là giấy in nhiệt, nếu cuộn giấy lắp ngược thì sẽ không in được, ngoài ra nếu không phải giấy chính hãng đôi khí máy cũng gặp trục trặc. Khuyên dùng giấy chính hãng để không bị gián đoạn
Đêm không đúng
Có một số nguyên nhân như sau:
✔ Đếm lỗi do nhiễu
Hãy kiểm tra gần đó có vật dụng gì phát ra tia lửa điện hay không? Hãy di chuyển nó ra xa (nếu có) hiện tượng xẩy ra thường xung đầu vào một pha có xu hướng đếm nhiều hơn, còn xung đầu vào pha A và pha B có xu hướng đếm ít hơn.
✔ Một bộ mã hóa xung được kết nối song song với các thiết bị khác
Có thể cải thiện tình hình bằng cách lắp một diode vào mỗi thiết bị được kết nối song song.
✔ Mức điện áp chưa phù hợp
Kiểm tra, xác nhận mức điện áp ở mức DC12V

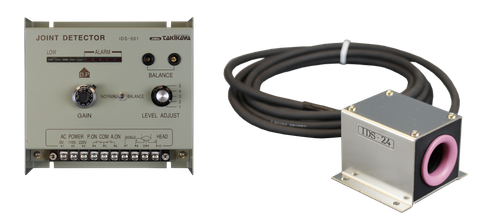

MÁY DÒ MỐI NỐI VÀ VỠ
Đưa ra cảnh báo ở vị trí khác ngoài khớp nối vỡ,kiểm tra những nguyên nhân có thể xẩy ra sau đây.
✔ Vị trí đặt bộ phận cảm biến phát hiện mối nối vỡ có bị rung không?
✔ Vật thể đang đo có nhẩy vọt lên cao tại thời điểm xẩy ra lỗi không?
✔ Xung quanh có thiết bị nào phát ra tia lửa điện hay không?
Quy trình thực thiện:
Quý khách hàng gửi yêu cầu qua số Hotline công ty (+84)93 1375 688 hoặc hòm thư: support@vietut.vn
Bước 1:Trao đổi qua điện thoại, có thể hỗ trợ tư vấn sửa chữa từ xa đối với những lỗi nhỏ.
Bước 2: Kiểm tra, báo giá
Đối với những lỗi nhận định có thể sửa chữa ở Việt Nam. Nhờ khách hàng đóng gói cẩn thận gửi chuyển phát về địa chỉ công ty để tiến hành kiểm tra tình trạng lỗi và báo giá.Hoặc chúng tôi có thể tới trực tiếp nhà máy khách hàng để thực hiện công việc.
Đối với những lỗi lớn, cần phải gửi qua nhật sửa chữa. Trước đó chúng tôi sẽ kết nối cuộc họp Online giữa khách hàng và hãng Takikawa trước, mọi yêu cầu-phương pháp sử lý hay cách khắc phục tạm thời sẽ được trao đổi trong cuộc họp và báo giá sơ bộ.
Bước 3: Cập nhật tình trạng sử lý, thông báo thời gian hoàn thành và giao hàng dự tính.
