Tặng 100.000₫ mua hàng tại website, áp dụng khi mua Online tại Hồ Chí Minh và 1 số khu vực khác.NGUYÊN LÝ HOẠT ĐỘNG
Khi ta chiếu một lượng ánh sáng không đổi vào một vật thể, khu vực ánh sang không thể đi qua là khu vực mà vật thể chiếm chỗ. Những khu vực bị vật thể chặn lại sẽ xuất hiện bóng tối bao phủ.
Dựa vào sự thay đổi lượng ánh sáng đi qua khe hở trong phần tiếp nhận ánh sáng. Bộ cảm biến tính toán đưa ra tín hiệu nhận biết sự không đồng đều đường kính ngoài của vật thể.
Ứng dụng: thiết bị có thể phát hiện độ không đồng đều của đường kính ngoài trong tất cả các dây chuyền sản xuất, bao gồm dây điện vinyl, dây cáp thông tin liên lạc, dây cáp điện, ống nhựa, dây cao su, ống thủy tinh.
Ví dụ khác.
Thời xưa, khi nguồn điện chiếu sáng chưa có được đầy đủ như bây giờ. Mỗi nhà dưới quê thường chuẩn bị những cây đèn cầy (đèn dầu) phòng khi cần thiết. Vào bữa cơm tối khi chưa có điện, đó là thời điểm lý tưởng để cây đèn dầu phát huy giá trị. Nó giúp mọi người trong gia đình ngồi lại gần nhau hơn. Nhất là các em nhỏ sẽ được Bà kể lại cho nghe những mẩu truyện hài hước dí dỏm bên cạnh ngọn đèn đang cháy, anh sáng tỏa ra từ ngọn đèn chiếu vào những vật xung quanh nó, làm xuất hiện bóng dáng Bà, cháu trên vách tường nhà phía cạnh đó. Những đứa nhỏ nhìn thấy mình trên tường cảm thấy vui khí thế. Thế là chúng chạy nhẩy bốn xung quanh để mục đích có cho mình các hình dạng khác nhau xuất hiện trên vách tường.
Nếu ví ngọn đèn dầu là nguồn sáng, tường là khe hẹp trên đó có gắn cảm biến. Thì mỗi hình dạng bóng của những đứa trẻ xuất hiện trên vách tường thay đổi, cảm biến đều nhận dạng tính toán cho ta dấu hiệu nhận biết sự thay đổi đó.
|
PHƯƠNG PHÁP XÁC ĐỊNH BẰNG MỘT KHE HÉP |
PHƯƠNG PHÁP XÁC ĐỊNH BẰNG HAI KHE HÉP
|
|
Single slit method
|
Double slit method
|
|
・Sự bất thường ở đường kính ngoài được phát tín hiệu bằng cách dựa vào sự thay đổi lượng ánh sáng đi qua khe hẹp. ・Những biên dạng giống như vết xoắn ren, trên vật đo không hoàn toàn tròn có thể được xác định là biên dạng lồi lõm, ngoài ra trong giới hạn cho phép nào đó điểm bất thường trên vật đo thon nhẹ cũng được phát hiện. |
・Sự thay đổi lượng ánh sáng tiếp nhận giữa hai khe hẹp, đưa ra dấu hiệu nhận biết điểm bất thường của đường kính ngoài. ・Có thể xác định được điểm lồi lõm bất thường trên vật thể đo không phải có hình dạng tròn.
|

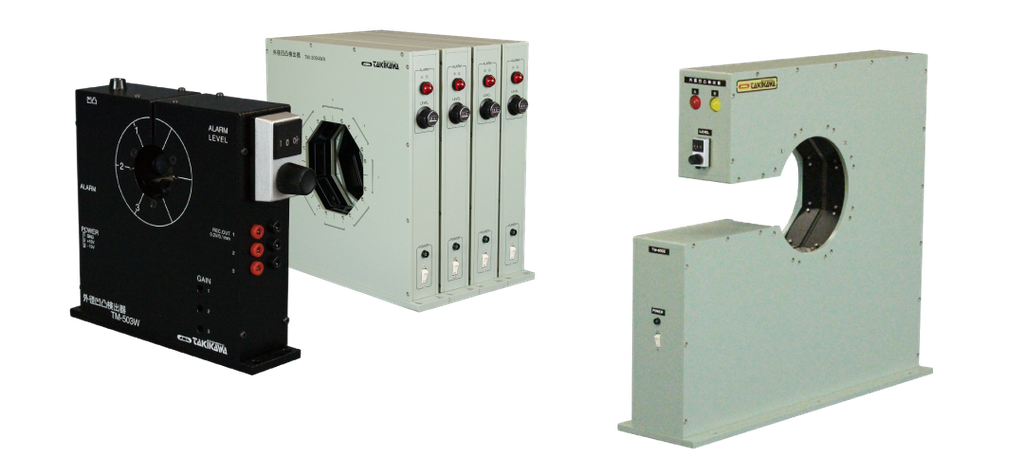

ƯU ĐIỂM CỦA THIẾT BỊ MÁY DÒ ĐỘ KHÔNG ĐỒNG ĐỀU ĐƯỜNG KÍNH NGOÀI OUTOTSU TM-SERIES
› Dễ vận hành và bảo trì.
› Khả năng kiểm tra liên tục không tiếp xúc.
› Tương thích với mọi tốc độ tuyến tính, từ thấp đến cao.
› Không bị ảnh hưởng bởi màu sắc, vật liệu của vật thể.
› Ít bị ảnh hưởng bởi độ rung lắc theo chiều dọc của vật thể.
› Có thể thiết lập mức phát hiện độ không đồng đều bằng cách đọc trực tiếp.
› Giám sát đa trục giúp giảm nguy cơ bỏ sót độ không đồng đều.
› Phạm vi phát hiện độ không đồng đều từ 10 µm đến vài mm hoặc lớn hơn.
BIÊN DẠNG KHÔNG ĐỒNG ĐỀU CÓ THỂ ĐƯỢC PHÁT HIỆN
Chúng tôi có nhiều mẫu thiết bị phù hợp với các loại đường kính và hướng phát hiện của vật thể cần đo, từ kích thước mỏng φ0,02 mm đến kích thước dầy φ130 mm hoặc hơn nữa.
Thiết bị có thể phát hiện nhiều loại không đồng đều trong dây chuyền sản xuất của tất cả các sản phẩm, chẳng hạn như dây điện vinyl, dây cáp thông tin liên lạc, dây cáp điện, nhựa, cao su, thanh thủy tinh và ống chuyên dụng.
|

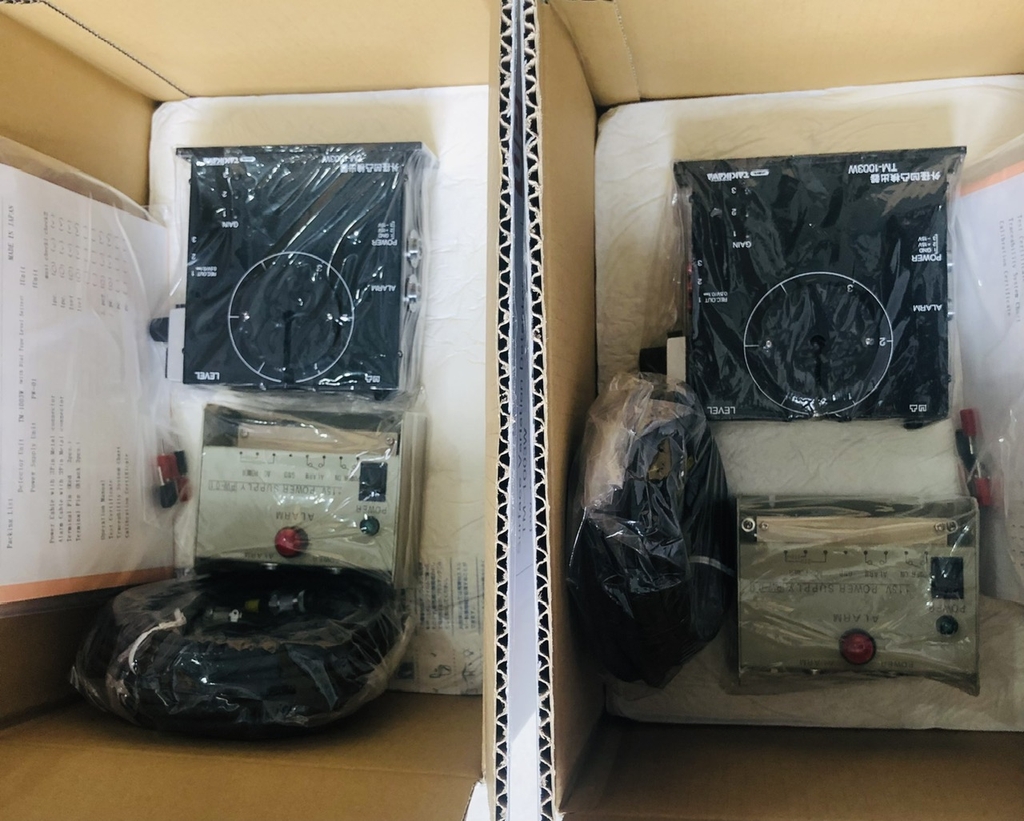

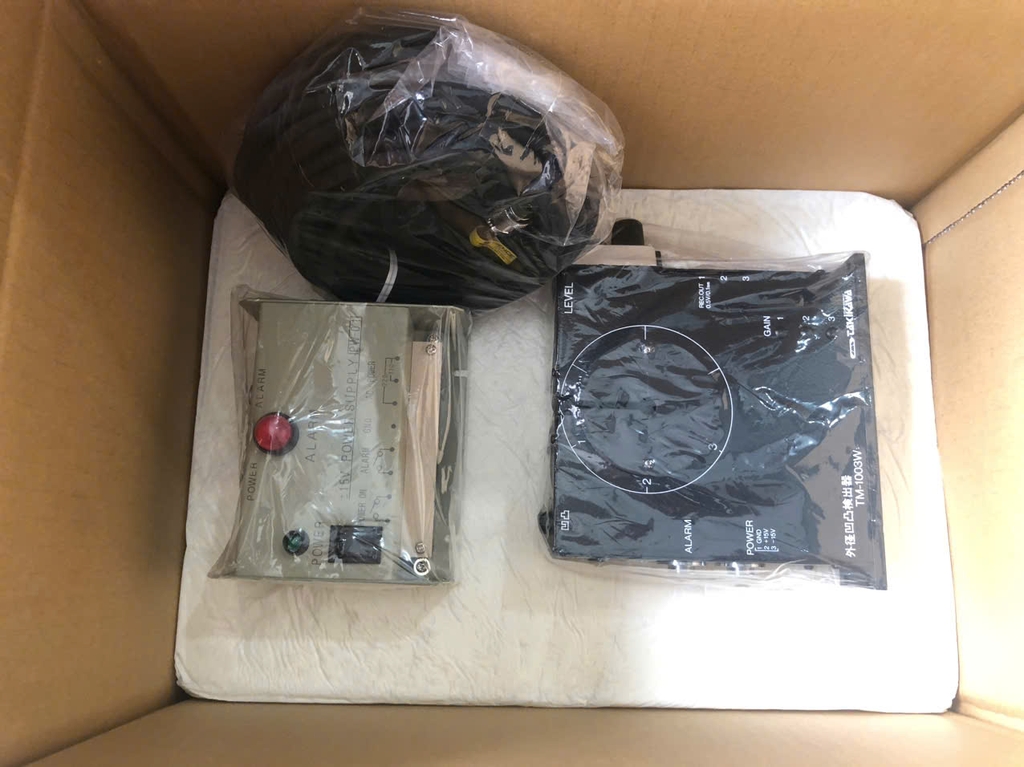

Đóng gói vận chuyển
|
Chứng nhận tiêu chuẩn RoHS
|
Cổng kết nối trước & sau PW-01
|
|
Thiết kế đơn giản
|
Tính ổn định cao
|
Dễ dàng sử dụng và lắp đặt
|
|
THÔNG SỐ KỸ THUẬT |
ĐỐI TƯỢNG VẬT DÒ LÀ DÂY MỎNG _Đường kính: 0,02 - 10mm
| Model | TM-503W | TM-1100XY | TM-1003W | TM-1104W | ||||
|---|---|---|---|---|---|---|---|---|
| Tệp CAD |  DXF |
 |
DXF |
|
DXF |
|
DXF |
|
| Bộ cấp nguồn | PW-02 | ― | PW-01/02 | ― | ||||
| Tệp CAD | DXF（PW-02） |
PDF（PW-02） |
― | DXF（PW-01） |
PDF（PW-01） |
― | ||
| Số hướng trục phát nguồn | 3 hướng kiểm tra | 2 hướng kiểm tra | 3 hướng kiểm tra | 4 hướng kiểm tra | ||||
| Phương pháp đo lường | Đèn LED hồng ngoại hai khe hẹp | |||||||
| Đường kính ngoài vật thể đo | φ0.02～3mm | φ0.02～10mm | φ0.02～8mm | φ0.02～10mm | ||||
| Kích thước điểm lồi lõm có thể nhận dạng | 20～999µm（phạm vi cài đặt） | |||||||
| Độ chính xác của điểm lồi lõm | trong khoảng dưới giá trị cài đặt lớn nhất ±1% (最大設定値±1%以内) | |||||||
| Tốc độ tuyến tính[*1] | 5～2000m/phút | 5～1500m/phút | ||||||
| Đầu ra của thiết bị lưu trữ | ±0.2V/0.1mm | ±1V/0.1mm (*) | ±0.5V/0.1mm | ±1V/0.1mm | ||||
| Tín hiệu báo động đầu ra | đèn Led cảnh báo đỏ sáng lên, đầu ra tiếp điểm rơ-le (tải điện trở AC250V 2A) | |||||||
| Thời gian phát cảnh báo[*2] | 0.1 giây | 0.5 giây | 0.1 giây | 0.5 giây | ||||
| Điện nguồn[*3] |
DC±15V
VN AC220V-50Hz |
AC100V VN AC220V-50Hz |
DC±15V
VN AC220V-50Hz |
AC100V VN AC220V-50Hz |
||||
| Điện năng tiêu thụ | 6VA | 10VA | 6VA | 10VA | ||||
(*) ±1V/0.1mm là chỉ số chủ yếu thể hiện độ nhạy (độ nhạy/ hệ số tỉ lệ) của cảm biến dịch chuyển điện dung và bộ phát hiện độ lồi lõm bề mặt đường kính ngoài (như dòng TM). Điều này có nghĩa là khi khoảng cách hoặc độ lồi lõm bề mặt của vật thể thay đổi 0,1mm điện áp đầu ra sẽ thay đổi 1V.
[*1] chiều cao điểm lồi lõm khác nhau, thì tốc độ tuyến tính thay đổi.
[*2] chúng tôi có thể hỗ trợ theo lựa chọn riêng của bạn.
[*3] nguồn điện tại thị trường Việt Nam AC 220V-50Hz, khách hàng nên ghi rõ nguồn điện phù hợp trên Po đặt hàng.
|
