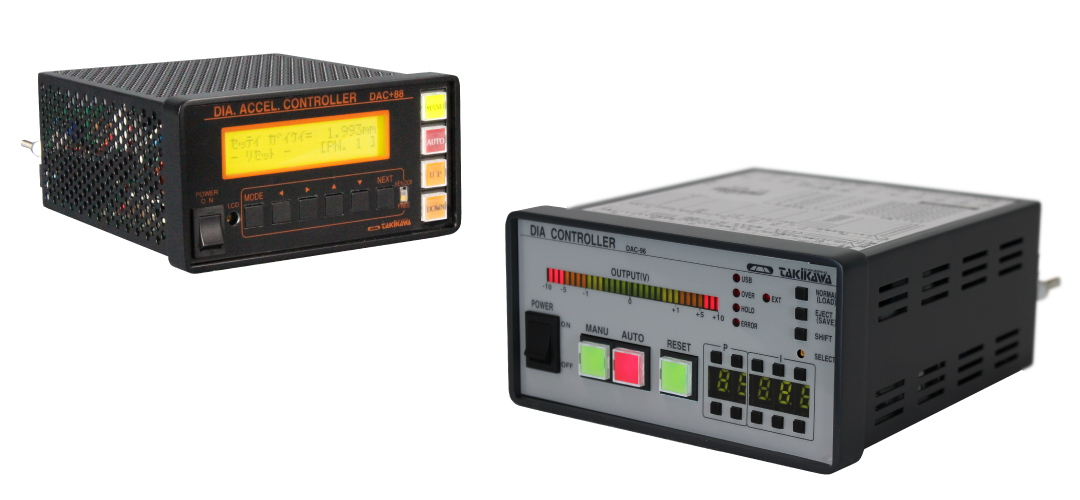

THIẾT BỊ ĐIỀU KHIỂN ĐƯỜNG KÍNH NGOÀI DÒNG DAC |
Bộ hệ thống thiết bị DAC sẽ nhận tín hiệu vào từ “Thiết bị đo đường kính ngoài LDM” xuất tín hiệu phản hồi đến máy kéo ống, máy đùn dây. Mục đích để kiểm soát đường kính ngoài luôn ở mức sai số chính xác.
|

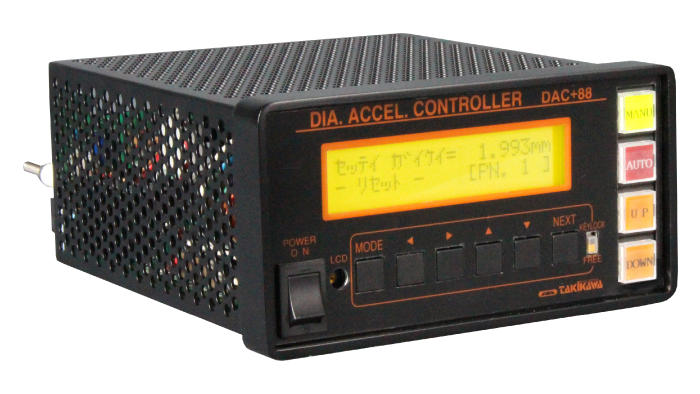

THIẾT BỊ ĐIỀU KHIỂN ĐƯỜNG KÍNH NGOÀI VỚI CHỨC NĂNG TỰ KHỞI ĐỘNG DAC+88 |
So sánh và kiểm soát tốt tỷ lệ giữa tốc độ quay của trục vít máy đùn và tốc độ thu dây để duy trì đường kính nhất quán. Máy tự động học hỏi sau mỗi lần vận hành.
Giảm thiểu tổn thất trong giai đoạn đầu khởi động, quy trình có thể trở nên đơn giản hóa hơn.
|
ĐẶC TÍNH CỦA THIẾT BỊ |
☛ Các thông số điều khiển được tự động tính toán, không cần điều chỉnh khi dây chuyền đang hoạt động.
☛ Thông qua đầu vào tiếp điểm ngoài, thao tác thủ công, tự động, khởi động cũng như giảm tốc đều có thể thực hiện.
☛ Ngoài ra, những thao tác trên cũng có thể được điều khiển trên máy tính bên ngoài thông qua cổng RS232C.
|

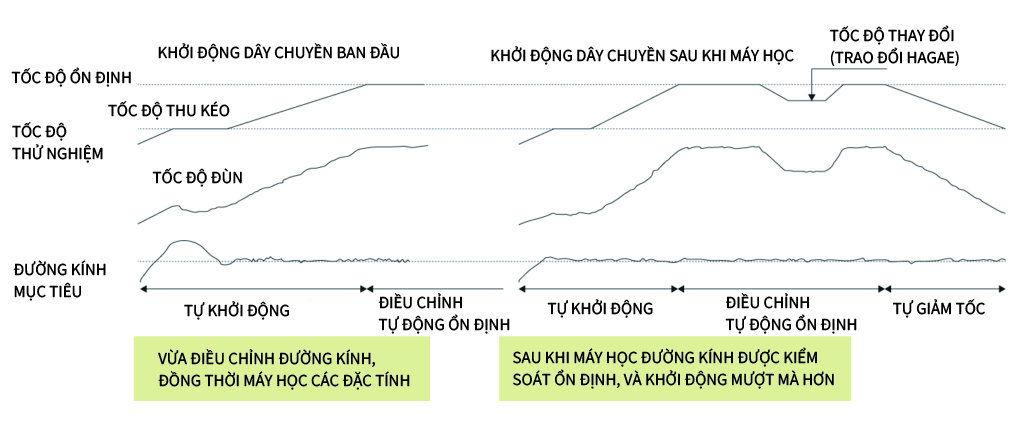

QUÁ TRÌNH MÁY HỌC |
Hệ thống điều khiển tự động cho phép kiểm soát đường kính ngoài ở mức chính xác cao ngay cả trước khi máy học. Nó sẽ ổn định hơn sau khi máy học.
Đặc tính của dây chuyền được máy học cho từng sản phẩm và lưu trữ trong bộ nhớ tối đa 100 tổ hợp. Mỗi khi sản phẩm thay đổi, không cần thiết phải cài đặt lại dữ liệu.
|

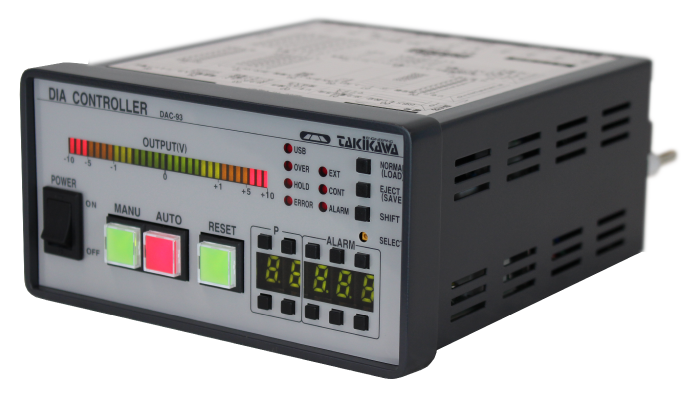

THIẾT BỊ ĐIỀU KHIỂN ĐƯỜNG KÍNH NGOÀI THEO BƯỚC DAC-93 |
DAC-93 nhận tín hiệu độ lệch từ thiết bị đo đường kính LDM, liên kết tới xung pha B, xung pha A của bộ mã hóa quay.
Bằng cách thiết lập cài đặt khoảng cách từ thiết bị đo đường kính ngoài LDM đến máy đùn, cũng như tốc độ xung của bộ mã hóa quay, ta có thể can thiệp điều khiển được tín hiệu phản hồi.
Xung pha B là tín hiệu đầu ra từ bộ mã hóa quay gia tăng, có độ lệch pha 90° về góc điện so với pha A. Khi được sử dụng cùng với pha A, nó cho phép xác định hướng quay thuận/ngược và tăng/giảm lượng quay (số đếm). Mối quan hệ pha giữa hai pha này xác định hướng quay (thuận chiều kim đồng hồ/ngược chiều kim đồng hồ).
Chức năng: Tín hiệu Pha B được đưa vào chậm hơn (hoặc nhanh hơn) 90 độ so với tín hiệu Pha A. Thiết bị xác định hướng quay: nếu Pha A xuất hiện trước Pha B, đó là quay thuận; nếu Pha B xuất hiện trước Pha A, đó là quay ngược.
Ứng dụng: Phát hiện vị trí, điều khiển tốc độ, phát hiện hướng.
Phương pháp tín hiệu: Bộ mã hóa sử dụng hai xung pha (Pha A và Pha B) để phát hiện hướng quay CW/CCW (thuận chiều kim đồng hồ/ngược chiều kim đồng hồ) và tốc độ (tần số xung).
Đặc điểm: Số xung trên mỗi vòng quay (độ phân giải) giống với Pha A, và kết hợp với Pha Z (gốc tọa độ), giúp định vị chính xác.
Ví dụ, nếu xung Pha A xuất hiện trước, sau đó là xung Pha B, thì được tính là quay thuận (CW).
|
ĐẶC TÍNH CỦA THIẾT BỊ |
☛ Bằng lý do nào đó mà máy đo đường kính và máy đùn phải lắp đặt ở vị trí khoảng cách xa, thì thiết bị này rất phù hợp.
☛ Chế độ điều khiển này giúp loại bỏ thời gian trễ do độ chênh lệch khoảng cách từ máy đùn đến điểm đo đường kính ngoài gây ra.
☛ Các chế độ điều khiển tự động, thủ công có thể chuyển đổi qua lại bằng công tắc, tiếp điểm hoặc thông qua các lệnh trong RS232C, RS485.
|
THAO TÁC CƠ BẢN CHUYỂN ĐỔI CHẾ ĐỘ TỰ ĐỘNG/ THỦ CÔNG/ KHÔI PHỤC |
Điện áp đầu ra điều khiển có thể được giữ nguyên, khi chuyển từ chế độ điều khiển tự động sang chế độ điều khiển thủ công.
Mặt khác, khi chuyển sang chế độ điều khiển thủ công thì điện áp đầu ra có thể ngắn mạch. Lúc này một hằng số thời gian được gán vào để ngăn ngừa tải trọng đột ngột tác động lên máy đùn, máy kéo gây thiệt hại.
|

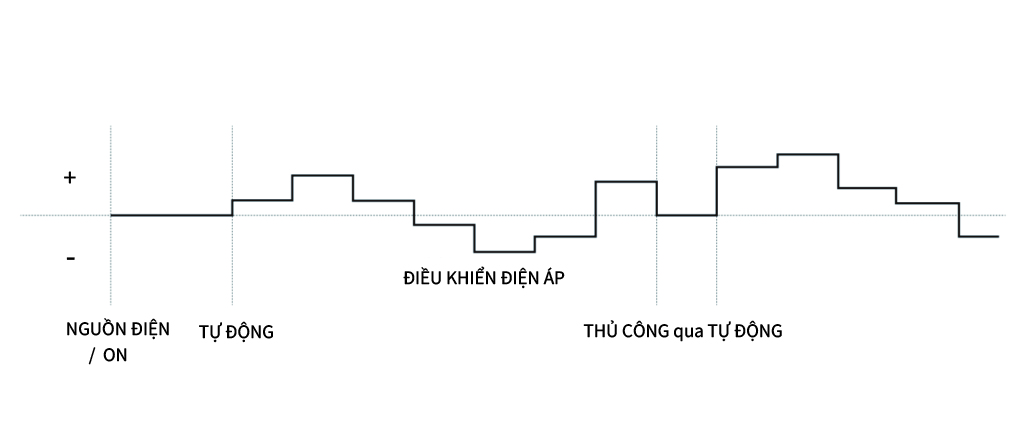

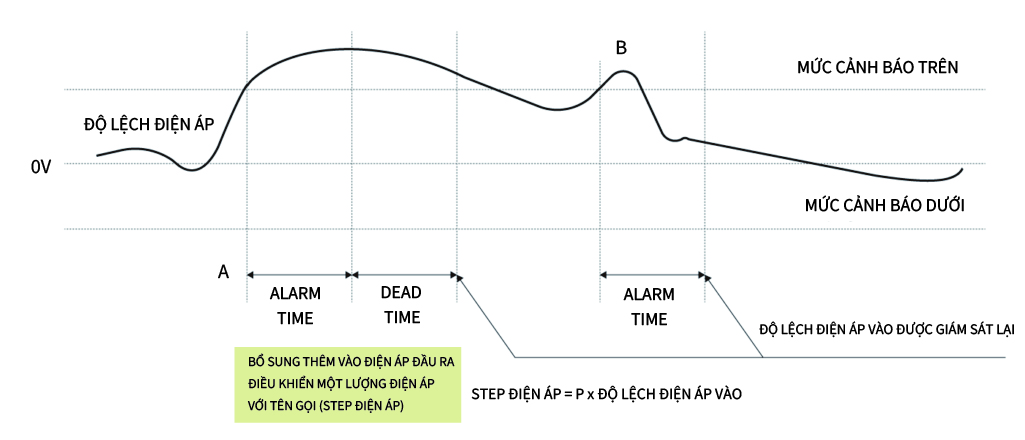

THỜI GIAN HOẠT ĐỘNG |
Tại chế độ điều khiển tự động, DAC-93 có nhiệm vụ giám sát xem độ lệch điện áp đầu vào có vượt qua mức cài đặt cảnh báo hay không. Khi độ lệch điện áp vào vượt qua mức cảnh báo thì điện áp Step (P x độ lệch điện áp vào) được cộng thêm với điện áp điều khiển ra.
Khi vượt qua thời gian Dead Time thời gian để bổ sung điện áp Step. Thì độ lệch điện áp vào ở giai đoạn mới tiếp tục được giám sát.
|

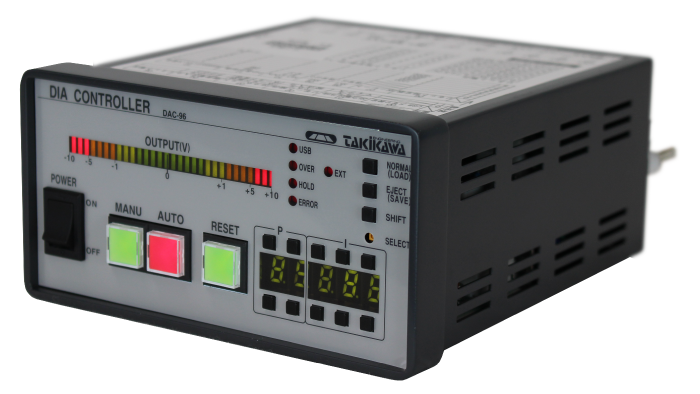

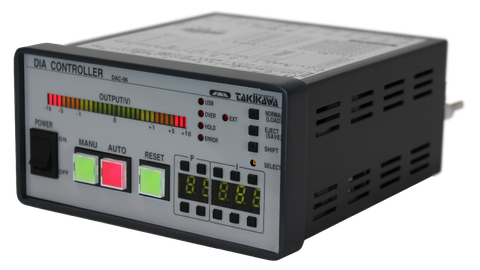

THIẾT BỊ ĐIỀU KHIỂN ĐƯỜNG KÍNH NGOÀI P.I DAC-96 |
DAC-96 nhận tín hiệu độ lệch từ thiết bị đo đường kính LDM, liên kết tới tốc độ của điện áp trên dây chuyền sản xuất.
Bằng cách thiết lập cài đặt giá trị P (tỷ lệ) và I (tích phân) phù hợp, ta có thể can thiệp điều khiển được tín hiệu phản hồi.
Trong điều khiển PID, P (tỷ lệ - Proportional) tăng tốc độ phản hồi bằng cách "đầu ra tỷ lệ thuận với độ lớn của độ lệch", trong khi I (tích phân - Integral) hiệu chỉnh "sự tích lũy các độ lệch trong quá khứ" để loại bỏ độ lệch trạng thái ổn định (độ bù). P góp phần vào sự ổn định, và I góp phần vào việc khớp với giá trị mục tiêu. Bằng cách điều chỉnh các thành phần này, các rung động và sự dư thừa/thiếu hụt được triệt tiêu, và quá trình điều khiển tự động được thực hiện.
Các thành phần của điều khiển PI (Tỷ lệ-Tích phân)
P (Điều khiển Tỷ lệ):
Đặc trưng: Tạo ra đầu ra tỷ lệ thuận với sự khác biệt (độ lệch) giữa giá trị mục tiêu và giá trị hiện tại.
Nhiệm vụ: Phản ứng mạnh khi độ lệch lớn, nhanh chóng tiến gần đến mục tiêu.
Vấn đề: Chỉ với P, có thể xảy ra hiện tượng "độ lệch dư", trong đó chuyển động dừng lại ngay trước giá trị mục tiêu.
I (Điều khiển Tích phân):
Đặc trưng: Tính toán sự tích lũy của các độ lệch trong quá khứ (tích phân theo thời gian) và cộng nó vào đầu ra.
Nhiệm vụ: Dần dần loại bỏ "độ lệch" còn lại từ điều khiển tỷ lệ, cuối cùng khớp với giá trị mục tiêu.
Vấn đề: Nếu I quá mạnh, có thể xảy ra chuyển động quá mức và dao động (vượt quá mục tiêu).
|
ĐẶC TÍNH CỦA THIẾT BỊ |
☛ Thích hợp lắp đặt cho khoảng cách ngắn giữa máy đùn đến thiết bị đo đường kính.
☛ Thiết bị P.I có thể cho phép điều khiển phản hồi theo thời gian thực.
☛ Các chế độ điều khiển tự động, thủ công có thể chuyển đổi qua lại bằng công tắc, tiếp điểm hoặc thông qua các lệnh trong RS232C, RS485.
|

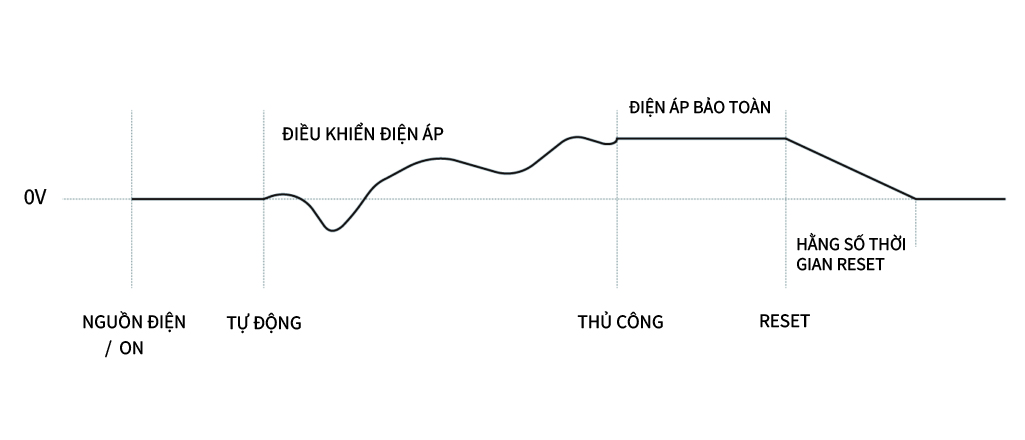

THAO TÁC CƠ BẢN CHUYỂN ĐỔI CHẾ ĐỘ TỰ ĐỘNG/ THỦ CÔNG/ KHÔI PHỤC |
Điện áp đầu ra điều khiển có thể được giữ nguyên, khi chuyển từ chế độ điều khiển thủ công sang chế độ tái khởi động.
Mặt khác, khi chuyển sang chế độ tái khởi động thì điện áp đầu ra có thể ngắn mạch. Lúc này một hằng số thời gian tái khởi động được gán vào nhằm ngăn ngừa tải trọng đột ngột tác động lên máy đùn, máy kéo gây thiệt hại.
|
THÔNG SỐ KỸ THUẬT |
(*)Option
|
MODEL |
DAC+88 |
DAC-93 |
DAC-96 |
||||
|
TỆP CAD |
|||||||
|
PHƯƠNG PHÁP |
Điều khiển thiết lập tham số (Parameter setting control) |
Điều khiển bước thời gian trễ |
Điều khiển tốc độ, P và I |
||||
|
CHỨC NĂNG TỰ KHỞI ĐỘNG |
〇 |
× |
× |
||||
|
ĐƯỢC KẾT NỐI TRỰC TIẾP VỚI THIẾT BỊ ĐO ĐƯỜNG KÍNH |
Chỉ khả dụng kết nối với thiết bị của Takikwa Eng |
Không có chỉ định, chỉ cần tín hiệu đầu ra (Analog) có độ lệch tương tự |
|||||
|
PHẦN ĐẦU VÀO CỦA TÍN HIỆU |
LOẠI TÍN HIỆU VÀO |
Tốc độ điện áp vào máy kéo / máy đùn |
Độ lệch đường kính vào |
Độ lệch đường kính vào / Tốc độ điện áp vào |
|||
|
CÁCH NHIỆT |
〇 |
〇 |
〇 |
||||
|
GIỚI HẠN ĐIỆN ÁP |
Vào, của máy đùn : DC0 ~ +10V Vào, của máy kéo : DC0 ~ +10V |
Vào, của đường kính : DC0 ~ DC±10V Vào, của tốc độ : DC0 ~ +10V |
|||||
|
ĐIỆN TRỞ VÀO |
200kΩ |
200kΩ |
200kΩ |
||||
|
ĐIỀU CHỈNH GAIN |
× |
10µm～10mm/V (tùy chỉnh) |
× |
||||
|
PHẦN ĐẦU RA CỦA TÍN HIỆU |
LOẠI TÍN HIỆU RA |
Tốc độ điện áp ra máy kéo / máy đùn |
Đầu ra điều khiển |
Đầu ra điều khiển |
|||
|
PHƯƠNG PHÁP |
Kiểm soát giá trị tuyệt đối |
Kiểm soát giá trị hiệu chỉnh |
Kiểm soát giá trị hiệu chỉnh |
||||
|
CÁCH NHIỆT |
〇 |
〇 |
〇 |
||||
|
GIỚI HẠN ĐIỆN ÁP |
DC0 ~ +10V |
DC±10V |
DC±10V |
||||
|
DÒNG ĐIỆN TỐI ĐA |
DC0 ~ +10mA |
DC±20mA |
DC±20mA |
||||
|
ĐIỆN TRỞ RA |
Nhỏ hơn 10Ω |
Nhỏ hơn 6Ω |
Nhỏ hơn 6Ω |
||||
|
ĐIỆN ÁP GIỚI HẠN |
Có thể cài đặt |
Có thể cài đặt |
Có thể cài đặt |
||||
|
CÀI ĐẶT |
CÁC MỤC |
Dữ liệu hệ thống: 11 loại / Dữ liệu công việc: 12 loại |
Cảnh báo / P |
P / I |
|||
|
KẾT NỐI CHƯƠNG TRÌNH |
〇 |
× |
× |
||||
|
NÚT ĐIỀU KHIỂN |
Thủ công, tự động, giảm tốc |
Thủ công, tự động, khởi động lại |
Thủ công, tự động, Reset |
||||
|
ĐẦU VÀO GIAO TIẾP BÊN NGOÀI |
〇 |
〇 |
〇 |
||||
|
ĐO TÍN HIỆU XUNG |
Không cần thiết |
Xung A, Xung B |
Không cần thiết |
||||
|
NỘI DUNG HIỂN THỊ CHÍNH |
Giá trị cài đặt, trạng thái hoạt động được hiển thị trên màn hình LCD |
Tín hiệu điều khiển ra được biểu thị bằng biểu đồ thanh LED |
Tín hiệu điều khiển ra được biểu thị bằng biểu đồ thanh LED |
||||
|
THÔNG TIN GIAO TIẾP VỚI BÊN NGOÀI |
Cổng RS232C |
RS485, RS232C |
RS485, RS232C, (CC-Link, Ethernet I/P ) (*) |
||||
|
ĐIỆN ÁP |
AC90 ~ 240V 50/60Hz |
||||||
|
ĐIỆN NĂNG TIÊU THỤ |
Nhỏ hơn 10VA |
Nhỏ hơn 8VA |
Nhỏ hơn 8VA |
||||
|
NHIỆT ĐỘ MÔI TRƯỜNG |
Nhiệt độ: 0-45°C (nơi sạch sẽ) |
||||||
|
KÍCH THƯỚC |
W143xH73xD191 mm |
||||||
|
TRỌNG LƯỢNG |
Khoảng 1.7kg |
Khoảng 1.5kg |
Khoảng 1.5kg |
||||
|
