Q CÁCH CÀI ĐẶT ĐỘ NHẬY, PHÁT HIỆN ĐIỂM LỒI LÕM TM-1003W/PW-01 NHƯ THẾ NÀO?

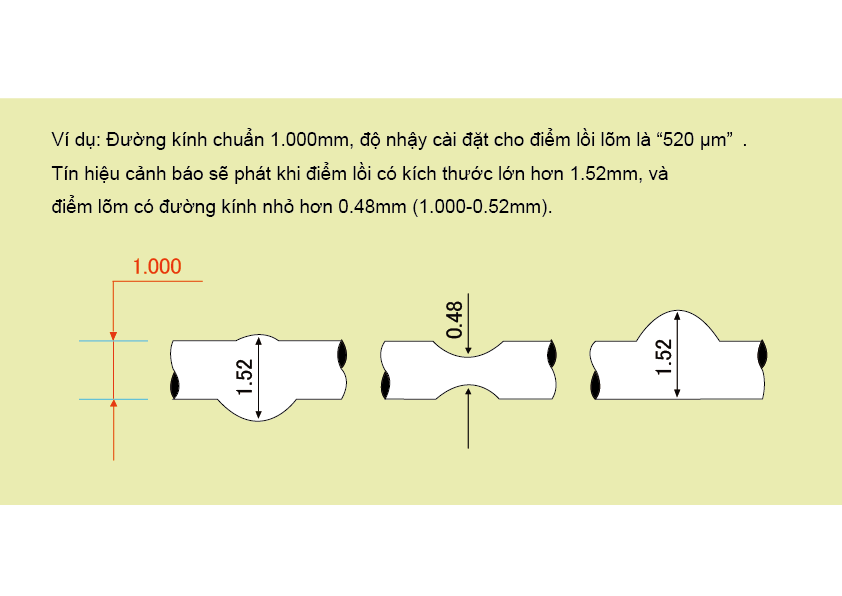

A Trên bộ điều chỉnh mức TM-Series biểu thị 3 chữ số (000) là mức cài đặt cảnh báo theo đơn vị µm hoặc mm.
Giá trị mức cài đặt độ nhậy cảnh báo này, là trị tuyệt đối của |hiệu giữa đường kính chuẩn và đường kính điểm lồi-lõm|
Khi đường kính chuẩn có kích thước khác nhau (nằm trong giới hạn cho phép của TM-Series).
Giá trị mức cài đặt độ nhậy cảnh bảo là như nhau, thì không nhất thiết phải thay đổi lại giá trị cài đặt độ nhậy ban đầu.
Ví dụ: Thiết bị phát hiện điểm lồi lõm TM-1003W/PW-01, đường kính khả dụng: 0.02mm ~ 8.0mm.
Đường kính chuẩn của khách hàng: 1.78mm
Giá trị mức cài đặt độ nhậy cảnh báo ban đầu: 150 µm
Khi đường kính chuẩn thay đổi lên 2.50mm hoặc giảm xuống 1.50mm.
Giá trị mức cài đặt yêu cầu 150 µm thì KHÔNG NHẤT THIẾT CẦN LÀM LẠI THAO TÁC CÀI ĐẶT ĐỘ NHẬY
Độ nhậy càng cao thì cần tuân thủ nghiêm ngặt những biện pháp đối phó với sự rung lắc của vật đo, rung động bên ngoài, ánh sáng nhiễu cũng như hơi nước.
Ví dụ 1: Để phát hiện điểm kích thước >=0.125mm (125µm), hãy đặt mức nhậy "125".
Ví dụ 2: Để phát hiện điểm kích thước >= 0.04mm (40 µm), hãy đặt mức nhậy "040".
Bản phác thảo minh họa, cách một khuyết tật (điểm lồi lõm) có thể xuất hiện khi nó đi qua hai khe quang học song song của thiết bị phát hiện điểm lồi lõm TM_Series. Có thể thấy, mặc dù chiều cao khuyết tật có thể giống nhau cùng bằng 0.5mm, nhưng lượng ánh sáng thực tế nhận được có thể khác nhau do đặc điểm kích thước từng khuyết tật lớn bé. Vì vậy, cần điều chỉnh độ nhạy cài đặt của thiết bị TM thấp nhất cho những thay đổi này.
Đường kính vật thể đo có kích thước: 1.000mm, chiều cao điểm lồi có chung kích thước 1.50mm.
Trong hình A: Khuyết tật tạo ra một bóng tối bao phủ toàn bộ khe quang học. Kích thước điểm lồi được phát hiện cao 0,5 mm.
Trong hình B: Khuyết tật được phát hiện có kích thước cao 0,25 mm.
Trong hình C: Khuyết tật được phát hiện có kích thước cao 0,125 mm. Hệ số cài báo hiệu sẽ là 125
Dựa trên so sánh trên, chúng tôi đề xuất nên đặt độ nhạy của TM – 1003W ở mức thấp nhất có thể, trong giới hạn cho phép cài đặt của từng model (không kích hoạt sai) để phát hiện khuyết tật rất nhỏ trên dây và sợi quang có đường kính nhỏ.
Q MỐI LIÊN QUAN GIỮA TỐC ĐỘ TUYẾN TÍNH VÀ ĐỘ RỘNG ĐIỂM LỒI LÕM CỦA VẬT THỂ LÀ GÌ?
A Sự tương quan giữa tốc độ tuyến tính và độ rộng của các điểm lồi lõm có thể phát hiện.
Tần số cắt fc: Tần số này được gọi là tần số cắt mà trên đó các tần số thấp hơn dải thông được cho qua và các tần số cao hơn bị suy giảm. Trên tần số này, độ khuếch đại công suất tín hiệu giảm 3 dB so với dải thông. Khi thiết kế bộ lọc thông dải, tần số cắt nên được chọn nằm ngoài băng thông.
Tần số cắt của thiết bị phát hiện điểm lồi lõm khoảng 3Hz, tùy thuộc vào tường loại model mà giải tần số cắt có thể biến thiên (8~10kHz) cũng có thể tới 30kHz hoặc 50kHz.
Do đó, nếu đường kính ngoài không có bất thường hoặc biến đổi ít và độ rộng điểm lồi lõm ngắn thì độ nhậy có xu hướng giảm.
Giới hạn tối thiểu độ rộng điểm lồi lõm có thể kiểm tra, trong trường hợp đường kính chuẩn không có sự bất thường hoặc ít sự thay đổi.
Tốc độ tuyến tính 30m/phút ⇒ độ rộng 150mm
Tốc độ tuyến tính 60m/phút ⇒ độ rộng 300mm
Tốc độ tuyến tính 120m/phút ⇒ độ rộng 600mm

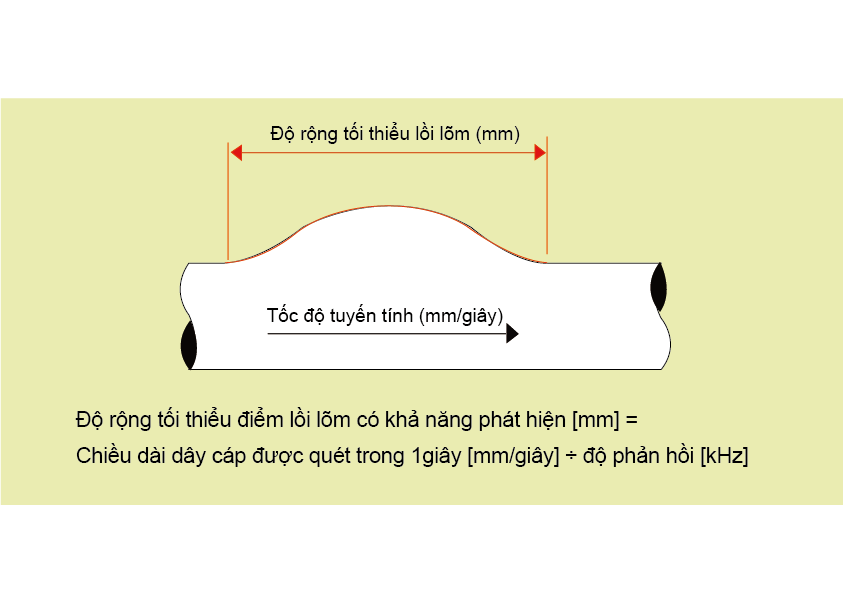

Mặt khác, độ rộng tối thiểu điểm lồi lõm là sự tương quan giữa, độ phản hồi thiết bị và tốc độ tuyến tính được thể hiện theo công thức dưới đây.
Tuy nhiên, độ rộng tối thiểu điểm lồi lõm sẽ bị giới hạn bởi chiều rộng của thanh quan học (slit).
Q ĐIỂM LỒI LÕM NẰM Ở NHỮNG VỊ TRÍ ĐIỂM MÙ CÓ ĐƯỢC PHÁT HIỆN KHÔNG?

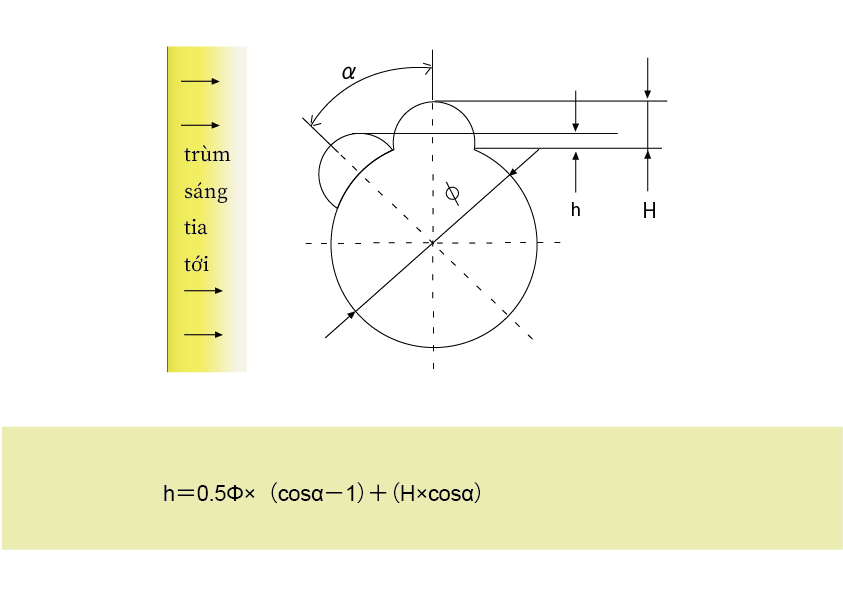

A Như hình mô tả sau đây, nếu đỉnh của điểm lồi nghiêng so với trùm ánh sáng tới thì độ rộng điểm lồi sẽ nhỏ hơn, dẫn đến sai số.
Trong trường hợp này, công thức tính chiều cao thực tế (h) của điểm lồi nghiêng góc α° là:
Tùy vào từng yêu cầu mà mức sai số cho phép là khác nhau, sử dụng thiết bị 4 hướng trục, 8 hướng trục hoặc 16 hướng trục để tối ưu kết quả.
|
TAKIKAWA ENGINEERING CO.,LTD |
[Hotline]: (+84)93 1375 688 (24/7)
Email: support@vietut.vn
Xin hãy liên hệ với chúng tôi, khi cần hỗ trợ cài đặt !
Trân trọng !
