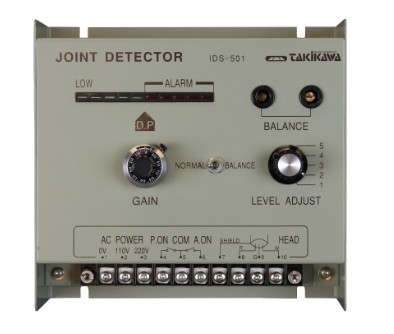

THIẾT BỊ PHÁT HIỆN ĐIỂM NỐI DÂY CÁP_ID SERIES

Thương hiệu: TAKIKAWA ENG Loại: Thêm mới: Thiết bị phát hiện điểm lối dây cáp/ Sản xuất Nhật
Tình trạng: Còn hàng
Mã sản phẩm: Bộ điều khiển ID-1001
65.000.000₫ Tiết kiệm:
Đường kính đi qua / Cảm biến:
CAM KẾT CỦA CHÚNG TÔI
  • cam kết Cam kết 100% chính hãng
  • cam kết Hoàn tiền 111% nếu hàng giả
  • cam kết Giao tận tay khách hàng
  • cam kết Mở hộp kiểm tra nhận hàng
  • cam kết Hỗ trợ 24/7
  • cam kết Đổi trả trong 7 ngày
Liên hệ
Để được hỗ trợ. Hãy gọi: 093 1375 688
vouverKhuyến mãi đặc biệt !!!
  • Áp dụng Phiếu quà tặng/ Mã giảm giá theo ngành hàng.Áp dụng Phiếu quà tặng/ Mã giảm giá theo ngành hàng.
  • Giảm giá 10% khi mua từ 5 sản phẩm trở lên.Giảm giá 10% khi mua từ 5 sản phẩm trở lên.
  • Tặng 100.000₫ mua hàng tại website, áp dụng khi mua Online tại Hồ Chí Minh và 1 số khu vực khác.Tặng 100.000₫ mua hàng tại website, áp dụng khi mua Online tại Hồ Chí Minh và 1 số khu vực khác.
VietUT LH10
VietUT LH10 Giảm 100.000đ giá trị đơn hàng
HSD: 30/9/2025
Sao chép
FREESHIP
FREESHIP Miễn phí vận chuyển
HSD: Không thời hạn
Sao chép
VietUT LH020925
VietUT LH020925 Giảm 12% giá trị đơn hàng
HSD: 30/9/2025
Sao chép
VietUT LH500k
VietUT LH500k Giảm 500k
HSD: 30/9/2025
Sao chép

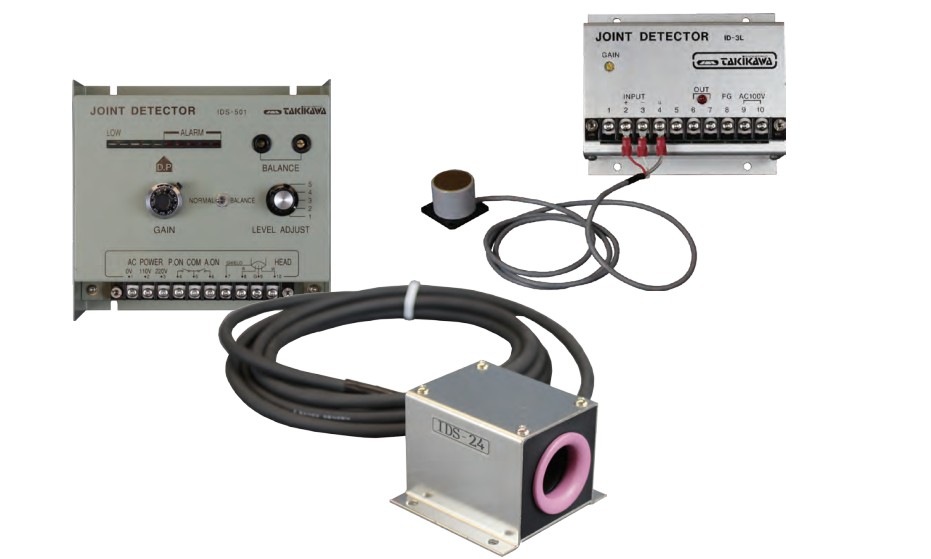

THIẾT BỊ PHÁT HIỆN ĐIỂM NỐI DÂY CÁP ID

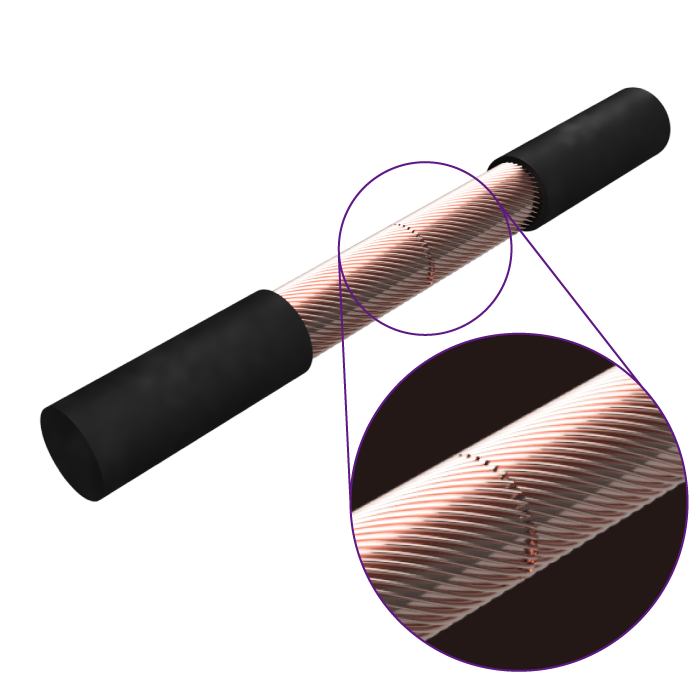

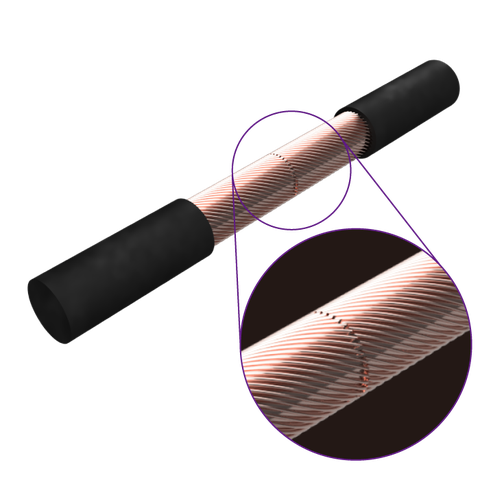

Điểm nối lõi cáp: Là bộ phận mà các dây dẫn (dây lõi) của cáp được nối với nhau bằng phương pháp như hàn hoặc uốn. Thông thường, dây lõi của cáp là một dây dẫn liên tục không đứt đoạn duy nhất, nhưng khi kéo dài hoặc phân nhánh cáp, cũng như khi sửa chữa dây bị đứt, chúng ta cần phải nối nhiều dây lõi cùng chất liệu khác hình dạng lại với nhau. Máy dò Takikawa có nhiệm vụ phát hiện kiểm tra các điểm nối sau khi hàn.





Nguyên lý: Dựa vào sự chênh lệch trở kháng do tổn thất dòng điện xoáy gây ra.

Khác: Tùy vào từng Series sẽ có thêm chức năng đặc biệt khác nhau, như có thể kiểm tra phát hiện dây bị đứt, sự thay đổi đường kính ngoài mối nối...

Mối nối

Dòng tiêu chuẩn_ID/IDS/IDX

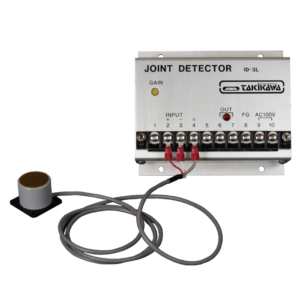

Dòng máy mở_ID-3L

Máy dò đứt cáp_CDD-15

Takikawa Engineering

Đường kính dò lõi cáp φ3mm ~ φ100mm

khoảng cách dò 15.0mm

Điện dung = 0pF (lõi cáp bị đứt)



ƯU ĐIỂM VÀ CÁC TÍNH NĂNG CỦA THIẾT BỊ PHÁT HIỆN ĐIỂM NỐI DÂY CÁP

› Có thể kiểm tra liên tục, không tiếp xúc ở tốc độ cao bằng phương pháp đưa mối nối qua đầu dò cảm biến

› Kết quả hiển thị dưới dạng biểu đồ cột, dễ dàng nhận biết

› Áp dụng cho dây mỏng φ3mm đến dây dày φ100mm cũng như đa vật liệu như (đồng, nhôm ...)

› Đầu đo cảm biến được bao bọc bằng vật liệu gốm Ceramic, loại bỏ lo lắng mài mòn nâng cao tuổi thọ máy.

› Đầu cảm biến kết nối với bộ hiển thị thông qua dây cáp, giúp tín hiệu truyền thông tin ổn định trong mọi môi trường nhiệt độ.

SO SÁNH TÍNH NĂNG GIỮA CÁC MẪU ID, IDS, IDX & ID3L

Model

ID-3L

ID

IDS

IDX

Ưu điểm

Đường kính đo khả dụng lên tớiφ10mm

Cảm biến đa dạng

Khả năng chống rung tốt

Khả năng chống rung tốt

Vật liệu từ tính phù hợp

Nhậy với sắt,

Không nhậy với thép

Hầu hết các kim loại

Hợp kim, vật có mô men xoắn

Kim loại (vật liệu từ tính)

Hợp kim, vật có mô men xoắn

Hầu hết các kim loại

Hợp kim, vật có mô men xoắn

Dây dẫn có vỏ bọc

Có thể sử dụng

Không thích hợp

Thích hợp

Thích hợp

Điểm chú ý

Vị trí đặt cảm biến

Hạn chế dây rung lắc

Hạn chế dây rung lắc

Hạn chế dây rung lắc

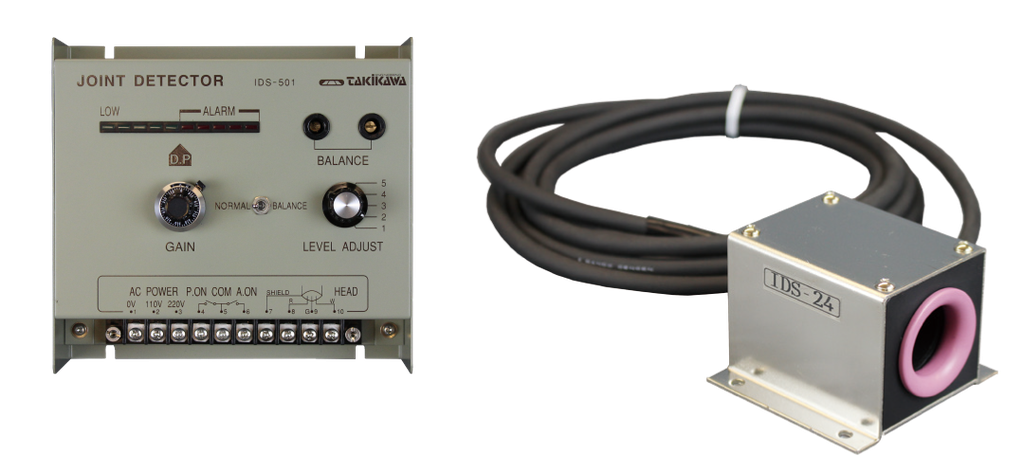

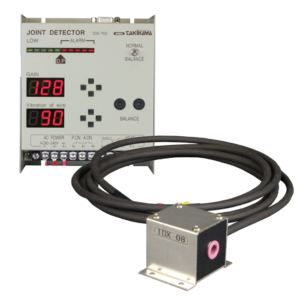

DÒNG MÁY ID/IDS/IDX

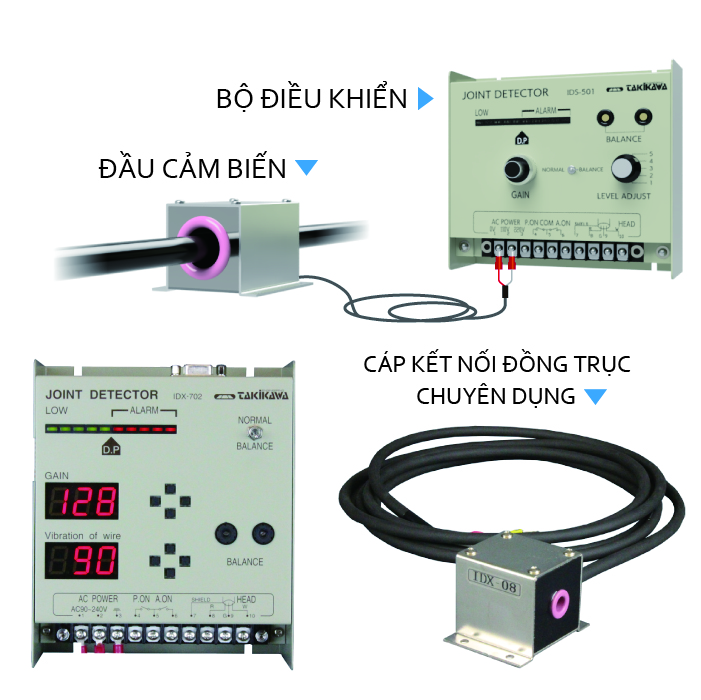

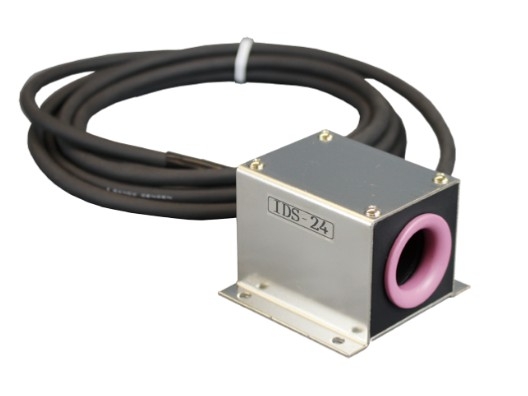

Mẫu IDS được cấu tạo 3 vòng cảm biến (vòng tròn màu hồng), IDX có 2 vòng cảm biến và ID có 1 vòng cảm biến.

Khi một mối nối đi qua đầu cảm biến của máy dò ID Series, tổn thất dòng điện xoáy gây ra sự thay đổi điện trở từ, làm mất cân bằng trở kháng của hai cuộn dây cáp (2 đầu cuộn dây nối với nhau). Vị trí mối nối này được nhận biết kiểm tra đánh giá bằng cách phân tích và so sánh sự mất cân bằng trở kháng thông qua bộ điều khiển.

Mẫu IDS, IDX có khả năng chống rung tốt hơn mẫu ID. Tuy nhiên vẫn cần hạn chế tối đa sự rung lắc của vật thể, và không nên đặt cảm biến tại nơi có nhiều kim loại, từ trường mạnh.

Điện trở: Trong mạch điện, điện trở là đại lượng đặc trưng cho khả năng cản trở dòng điện của vật liệu. Điện trở càng lớn thì dòng điện càng khó đi qua.

Điện trở từ (hay từ điện trở hoặc từ trở) là một loại điện trở mà giá trị của nó thay đổi khi có từ trường bên ngoài tác động vào. Hay nói cách khác, dòng điện chạy qua điện trở từ sẽ thay đổi khi có từ trường tác dụng.

Chi tiết hơn: Điện trở từ là một loại linh kiện hoặc vật liệu đặc biệt có khả năng thay đổi điện trở khi đặt trong từ trường.

Từ trường: Là vùng không gian xung quanh một vật có từ tính, nơi các vật thể khác chịu tác dụng của lực hút hoặc lực đẩy.

Trở kháng: Như chúng ta đã được học trong môn học Vật lý, định nghĩa trở kháng là đại lượng vật lý đặc trưng cho sự cản trở dòng điện của một mạch điện khi có hiệu điện thế đặt vào, đặc biết là trong dòng điện xoay chiều. Trở kháng không chỉ bao đồm điện trở mà còn cả những yếu tố khác như điện dung và điện cảm, và có thể thay đổi theo tần số dòng điện.

Kí hiệu: Z

Đơn vị: Ohm  (Ω)

Ứng dụng: Phân tích mạch điện trong mạch xoay chiều...

THÔNG SỐ KỸ THUẬT

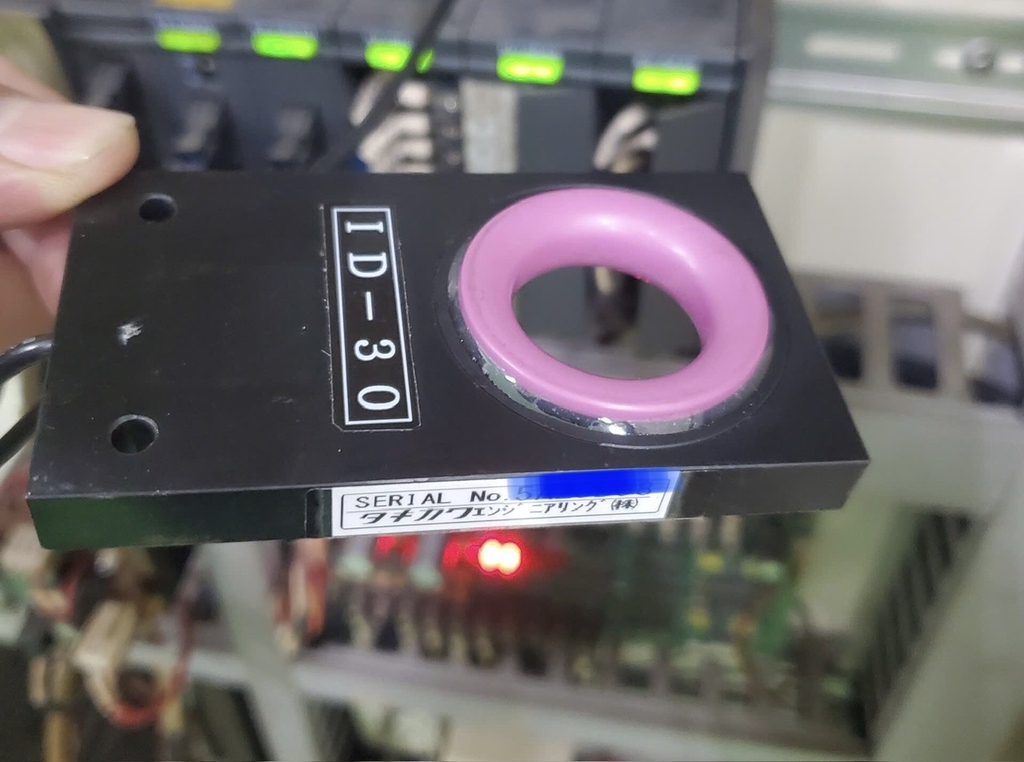

ID SERIES_Dòng tiêu chuẩn ID

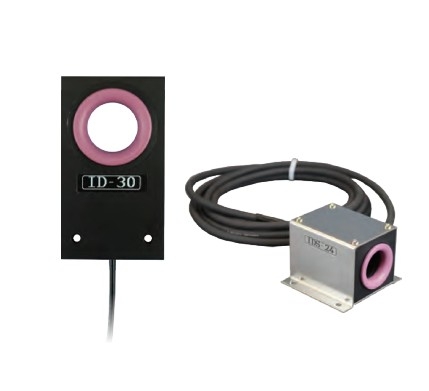

CẢM BIẾN Model ID-3 ID-5 ID-8 ID-15 ID-30 ID-50 ID-90
Tệp CAD
DXF

PDF

DXF

PDF

DXF

PDF

DXF

PDF

DXF

PDF

DXF

PDF

DXF

PDF
Nguyên lý

dựa vào sự chênh lệch trở kháng do tổn thất dòng điện xoáy gây ra

Đường kính lỗ dò φ3mm φ5mm φ8mm φ15mm φ22.5mm φ50mm φ90mm

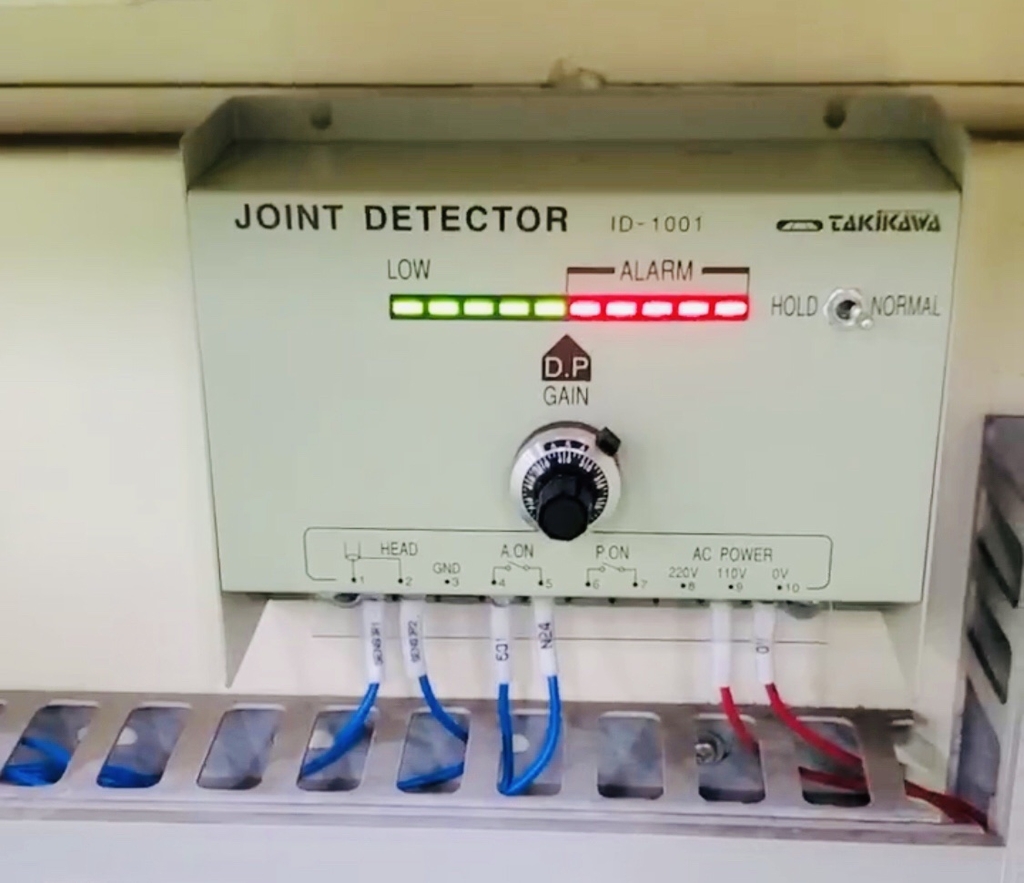

BỘ ĐIỀU KHIỂN Model ID-1001/100W
Tệp CAD
DXF

PDF
Tín hiệu đầu ra đèn đỏ sáng 0.5 giây cho 1 lần tiếp xúc
Tín hiệu màn hình biểu đồ hình cột (LED)
Phương pháp cài đặt độ nhạy 10 vòng quay số
Nguồn điện AC100~110V hoặc AC200~220V 50/60Hz
Điện năng tiêu thụ 5VA

※nguồn điện tại thị trường Việt Nam AC 220V-50Hz, khách hàng nên ghi rõ nguồn điện phù hợp trên Po đặt hàng.
