Tặng 100.000₫ mua hàng tại website, áp dụng khi mua Online tại Hồ Chí Minh và 1 số khu vực khác.ANALYZER3 SPI
Đường kính khả dụng : Φ7mm ~ Φ30mm

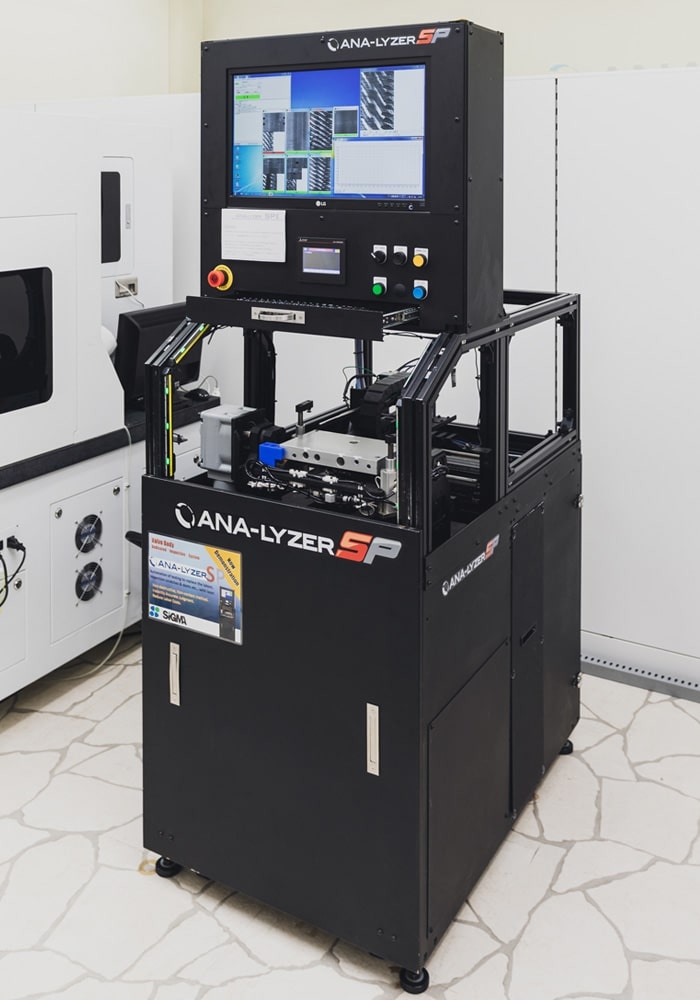

Là hệ thống chuyên dụng kiểm tra thân van với đầu dò SG-LSDC tích hợp, bằng cách thay đổi gá đỡ phôi phù hợp là có thể được đưa vào sử dụng trên dây chuyền sản xuất luôn.

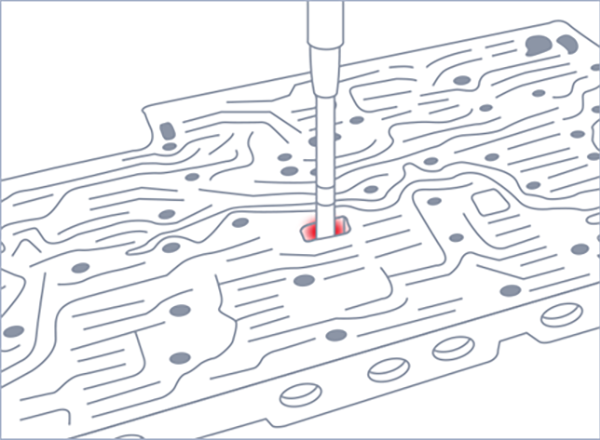

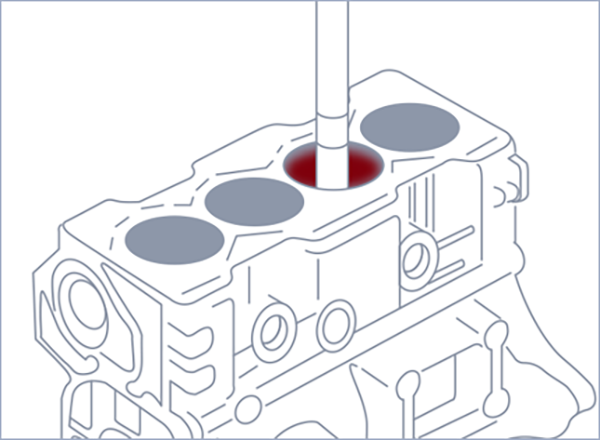

Hệ thống đo lường và kiểm tra lỗ ANALYZER chủ yếu được sử dụng để kiểm tra các khuyết tật như rỗ khí đúc và vết xước trên bề mặt bên trong lỗ của các chi tiết ô tô như động cơ, đúc thân van, lỗ ren vít. Hệ thống có thể thay thế việc kiểm tra bằng mắt thường của kiểm tra viên, đồng thời sử dụng tia laser để chụp ảnh bên trong các lỗ mà camera khó tiếp cận, giúp kiểm tra chính xác vị trí cũng như kích thước dị vật.
Kể từ khi ra mắt vào năm 2000, ANALYZER đã triển khai thành công cho hơn 100 khách hàng tại 11 quốc gia trên toàn thế giới. Hệ thống được thiết kế để hoạt động lâu dài trên dây chuyền sản xuất hàng loạt, dựa trên phản hồi thực. Hướng tới hoạt động ổn định 24 giờ mỗi ngày và 365 ngày một năm.
THIẾT BỊ SỬ DỤNG NGUỒN LASER, VÀ GƯƠNG LĂNG KÍNH_PRISM MIRROR

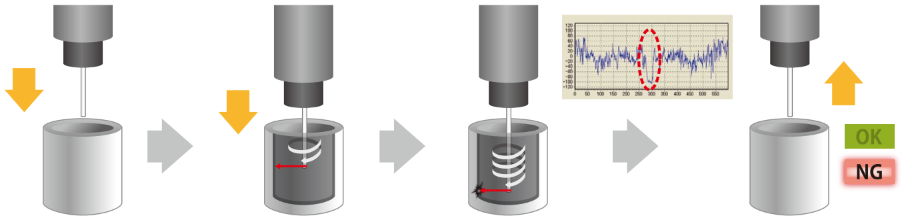

Nguyên lý kiểm tra: Di chuyển đầu dò tới vị trí trung tâm của lỗ kiểm. Đầu dò phát ra tia Laser và tịnh tiến xuống theo chiều sâu của lỗ, vừa xoay tròn và quét đều bề mặt phía trong đường kính ống. Ánh sáng laser phản xạ từ vật đo đi qua gương lăng kính vào sợi quang (fiber). Những vị trí có lỗi (khuyết tật để lại sau quá trình đúc, hoặc vết xước) lượng ánh sáng thu được sẽ thay đổi. Dữ liệu ánh sáng này sẽ được truyền tới bộ điều khiển. Khi đầu dò trở về vị trí chờ ban đầu thì hệ thống phát tín hiệu kết quả OK hoặc NG, dữ liệu được tự động lưu trữ.
|
OK |
NG |
|
|
|
|
➡ tia tới ➡tia phản xạ |
|
TÍNH NĂNG CHÍNH CỦA ANALYZER3
So với phương pháp kiểm tra bằng Camera, thiết bị Analyzer ít bị ảnh hưởng bởi nhiễu do ánh sáng môi trường.
þ Dòng tiêu chuẩn cho phép kiểm tra lỗ có đường kính tối thiểu Φ4mm và độ sâu 200mm. (Có hỗ trợ thiết kế theo tiêu chuẩn khách hàng.)
þ Thời gian kiểm tra khoảng 5 giây cho mỗi lỗ (thực nghiệm ở lỗ có độ sâu 100m, tốc độ15.000 vòng/ phút và bước dịch chuyển theo trục Y là 0.1mm.)
þ Phát hiện dị vật có kích thước 0.2mm trở lên, như vết xước và khuyết tật đúc (trong điều kiện lý tưởng, các dị vật có kích thước nhỏ hơn 0.2mm cũng có thể phát hiện. Tuy nhiên, phụ thuộc vào tình trạng bề mặt bên trong lỗ đảm bảo không có bụi hay lớp sơn phủ.)
þ Lỗ ren, khoan cũng phù hợp
þ Độ chính xác lặp lại là ±1 của độ phân giải. Khả năng tái tạo tuyệt vời đảm bảo duy trì tính ổn định
þ Đưa ra nhận định kết quả đạt/ không đạt bằng điều kiện cài đặt hoặc AI
þ Lưu trữ dữ liệu cho phép truy xuất nguồn gốc (bằng ứng dụng chuyên dụng có thể chuyển đổi dữ liệu sang định dạng BMP và JPEG.)
þ Trang bị tùy chọn phát hiện va chạm, giảm nguy cơ hư hỏng đầu dò (đầu dò tiếp xúc với vật dẫn điện dẫn đến sự thay đổi về điện áp, thiết bị ngay lập tức dừng kiểm tra. Tuy nhiên, chẳng hạn ở tốc độ cao, đầu dò không tiếp xúc với vật liệu dẫn điện hoặc tiếp xúc phía bên ngoài phạm vi kiểm tra, không thể tránh khỏi sự cố ngoài mong muốn.)
NGHIÊN CỨU THỰC NGHIỆM
Giúp tối ưu hóa nguồn nhân lực trong nhà máy, đồng thời cải thiện môi trường làm việc.
|
MỤC LỤC |
PHƯƠNG PHÁP KIỂM TRA THỦ CÔNG |
KIỂM TRA BẰNG ANALYZER |
KẾT QUẢ CẢI THIỆN |
|
SỐ NHÂN LỰC KIỂM TRA |
👬👬 👬👬8 NGƯỜI |
👬 2 NGƯỜI |
GIẢM 75% CHI PHÍ NHÂN CÔNG |
|
THỜI GIAN KIỂM TRA |
🕒7 PHÚT/ 1 SẢN PHẨM |
🕒5 PHÚT/ 1 SẢN PHẨM |
TĂNG 30% NĂNG SUẤT |
|
TỈ LỆ HÀNG LỖI |
✖3 LẦN/ NĂM |
🔴0 LẦN/ NĂM |
HẠN CHẾ KHIẾU NẠI TỪ KHÁCH HÀNG |
|
LÃNG PHÍ DO NHẬN ĐỊNH SAI, GIẢM CHI PHÍ CƠ HỘI |
💴580 VẠN YÊN/ NĂM |
💴220 VẠN YÊN/ NĂM |
GIẢM 62% CHI PHÍ/ NĂM |
※Kết quả trên dựa vào nghiên cứu thực nghiệm tại nhiều khách hàng và nhà máy. Hiệu quả thực tế có thể khác nhau tùy thuộc vào thông số kỹ thuật sản phẩm, điều kiện quy trình và phương pháp vận hành.
THÔNG SỐ KỸ THUẬT THIẾT BỊ ANALYZER3
|
MÃ HIỆU |
ANALYZER3 Φ2.3 SG-LSDC-2.3-50-10K-STD |
ANALYZER3 Φ6 SG-LSDC-6-203-15K-STD |
ANALYZER3 Φ8 SG-LSDC-8-190-15K-STD |
ANALYZER3 NEO SG-LSDC-6-203-18K-NEO |
ANALYZER3 SPI SG-LSDC-6-203 |
|
PHƯƠNG PHÁP ĐO VÀ KIỂM TRA |
PHƯƠNG PHÁP QUANG HỌC, QUÉT BẰNG TIA LASER |
||||
|
NGUỒN PHÁT SÁNG |
LASER BÁN DẪN MÀU ĐỎ (BƯỚC SÓNG 640nm, CÔNG SUẤT TỐI ĐA 40mW) |
||||
|
LASER |
3B |
||||
|
THÀNH PHẦN PHÁT HIỆN |
ÁNH SÁNG TRỰC TIẾP |
||||
|
ĐƯỜNG KÍNH LỖ KIỂM TRA KHẢ DỤNG |
Φ4mm ~ Φ20mm |
Φ7mm ~ Φ30mm |
Φ9mm ~ Φ100mm |
Φ7mm ~ Φ30mm |
|
|
MỤC ĐÍCH SỬ DỤNG |
VẬT ĐO CÓ BỀ MẶT ĐƯỜNG KÍNH TRONG SIÊU MỊN |
DÒNG TIÊU CHUẨN VỚI ĐƯỜNG KÍNH KIỂM TRA TRUNG |
DÒNG TIÊU CHUẨN VỚI ĐƯỜNG KÍNH KIỂM TRA LỚN |
DÒNG CAO CẤP VỚI ĐỘ CHÍNH XÁC, TỐC ĐỘ & ĐỘ BỀN ĐƯỢC NÂNG CẤP |
THIẾT BỊ CHUYÊN DỤNG ĐỂ KIỂM TRA THÂN VAN_VALVE |
|
TỐC ĐỘ QUAY |
10,000rpm (vòng/ phút) |
15,000rpm (vòng/ phút) |
18,000rpm (vòng/ phút) |
15,000rpm (vòng/ phút) |
|
|
CHIỀU SÂU, CHIỀU DÀI KHẢ DỤNG |
50mm |
200mm |
190mm |
200mm |
|
|
KÍCH THƯỚC DỊ VẬT NHỎ NHẤT CÓ THỂ PHÁT HIỆN |
0.2mm |
||||
|
THỜI GIAN KIỂM TRA ƯỚC TÍNH |
KHOẢNG 3 GIÂY (KHI CHIỀU SÂU VẬT THỂ ĐO LÀ 50mm VÀ ĐỘ PHÂN GIẢI LÀ 0.1mm) |
KHOẢNG 4 GIÂY (KHI CHIỀU SÂU VẬT THỂ ĐO LÀ 100mm VÀ ĐỘ PHÂN GIẢI LÀ 0.1mm) |
KHOẢNG 3.3 GIÂY (KHI CHIỀU SÂU VẬT THỂ ĐO LÀ 100mm VÀ ĐỘ PHÂN GIẢI LÀ 0.1mm) |
KHOẢNG 4 GIÂY (KHI CHIỀU SÂU VẬT THỂ ĐO LÀ 100mm VÀ ĐỘ PHÂN GIẢI LÀ 0.1mm) |
|
|
TẦN SỐ LẤY MẪU |
~ 2,400kHz |
||||
|
ĐIỆN ÁP |
100V, 200V, 220V (TRAO ĐỔI) |
||||
Thiết bị kiểm tra khuyết tật mặt trong hình trụ: hiệu ANALYZER_Sigma
Hệ thống sử dụng phương pháp kiểm tra quang học, quét bằng tia Laser đem lại hiệu suất làm việc cao.
