MÁY DÒ MỐI NỐI DÂY CÁP SỬ DỤNG CẢM BIẾN VÒNG ID

Mối nối lõi cáp: Là bộ phận mà các dây dẫn (dây lõi) của cáp được nối với nhau bằng phương pháp như hàn hoặc uốn. Thông thường, dây lõi của cáp là một dây dẫn liên tục không đứt đoạn duy nhất, nhưng khi kéo dài hoặc phân nhánh cáp, cũng như khi sửa chữa dây bị đứt, chúng ta cần phải nối nhiều dây lõi cùng chất liệu khác hình dạng lại với nhau. Cảm biến vòng ID_ Takikawa Vision có nhiệm vụ kiểm tra phát hiện các mối nối và phát tín hiệu cảnh báo bằng đèn nhấp nháy.

TÍNH NĂNG CẢM BIẾN VÒNG ID

› Có thể kiểm tra liên tục, không tiếp xúc ở tốc độ cao bằng phương pháp đưa mối nối qua đầu dò cảm biến.

› Kết quả hiển thị dưới dạng biểu đồ cột, dễ dàng nhận biết.

› Áp dụng cho dây mỏng φ3mm đến dây dày φ100mm cũng như đa vật liệu như (đồng, nhôm ...)

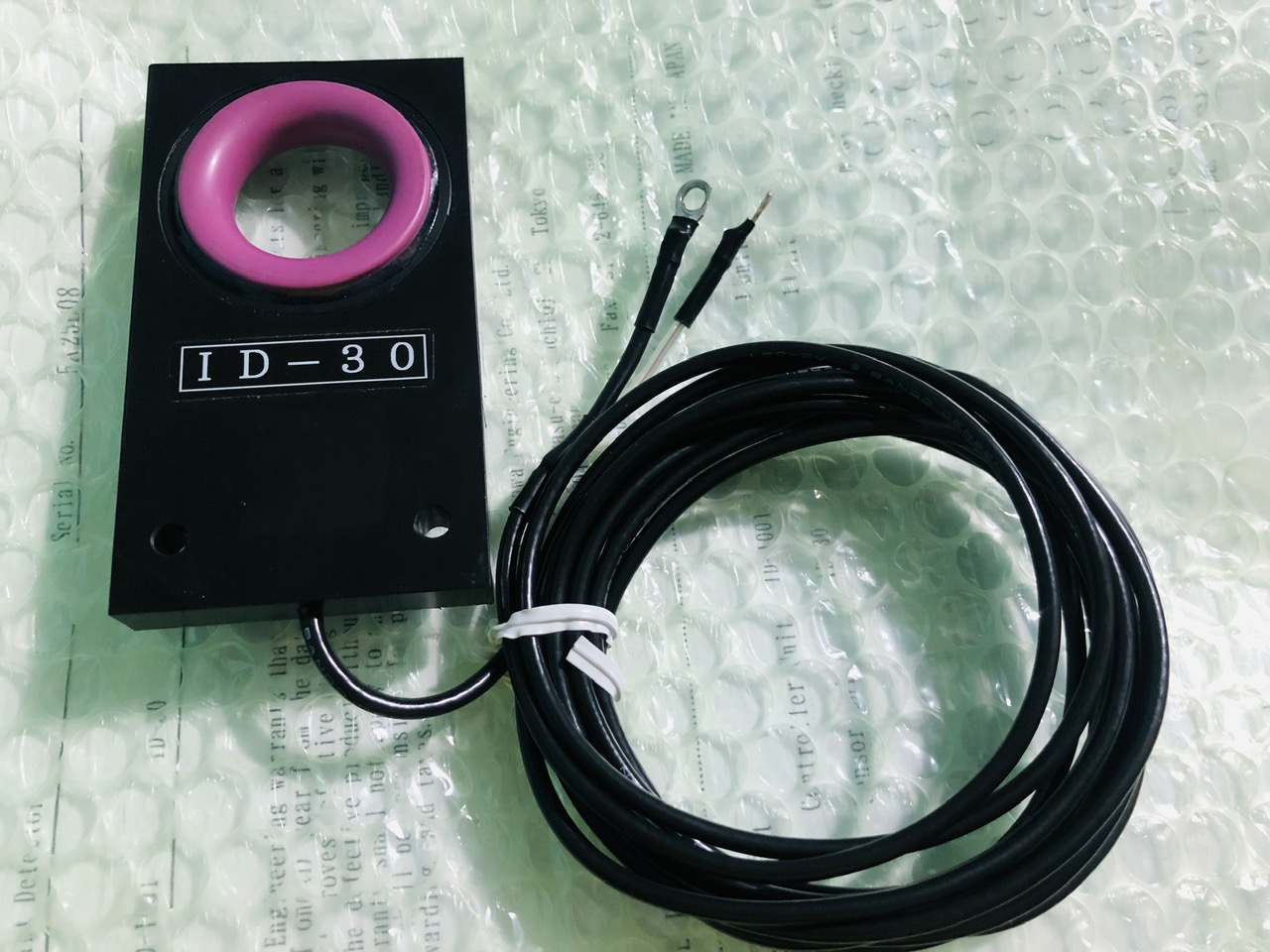

› Đầu đo cảm biến được bao bọc bằng vật liệu gốm Ceramic, loại bỏ lo lắng mài mòn nâng cao tuổi thọ máy.

› Đầu cảm biến kết nối với bộ hiển thị thông qua dây cáp, giúp tín hiệu truyền thông tin ổn định trong mọi môi trường nhiệt độ.

Cảm biến ID sử dụng như một cảm biến phát hiện kim loại & Có thể thực hiện phép đếm khi cảm biến kết nối với bộ đếm.

▪　ỨNG DỤNG CẢM BIẾN PHÁT HIỆN KIM LOẠI

PHÁT HIỆN DỊ VẬT KIM LOẠI

Có khả năng kiểm tra xem có lẫn dị vật kim loại trong nhựa, thực phẩm, chất lỏng, sản phẩm vải dệt...hay không.

ĐẾM CHI TIẾT LINH KIỆN

Thực hiện phép đếm những linh kiện điện tử như ốc vít, đai ốc hay cầu chì...Hoặc cũng có thể xác thực số lượng ốc vít được cấp ra từ bộ cấp vít.

PHÁT HIỆN HÀNH TRÌNH ĐI QUA CỦA XI LANH

Xác nhận quy trình và sự di chuyển của cần xi-lanh dựa vào đó đếm số lần giao động.

KHOẢNG CÁCH AN TOÀN ĐỐI VỚI VẬT THỂ KIM LOẠI

Sự hiện diện của những vật thể bằng kim loại nếu đặt gần đầu cảm biến có thể gây ra lỗi hoặc giảm độ nhậy. Vui lòng tham khảo hình dưới để biết khoảng cách cần thiết giữa cảm biến và vật thể kim loại.

	Model	ID-3	ID-5	ID-8	ID-15	ID-30	ID-50	ID-90
	A	5mm	5mm	10mm	20mm	25mm	30mm	60mm

Ngoài ra, thiết bị tạo ra từ trường như máy kiểm tra tia lửa điện, động cơ khi đặt gần cảm biến cũng có thể là nguyên nhân gây ra lỗi hoạt động.

THÔNG SỐ KỸ THUẬT ID

CẢM BIẾN	Model		ID-3	ID-5	ID-8	ID-15	ID-30	ID-50	ID-90
	Nguyên lý		Dựa vào sự chênh lệch trở kháng do tổn thất dòng điện xoáy gây ra
	Đường kính lỗ đi qua		φ 3mm	φ 5mm	φ 8mm	φ 15mm	φ 22.5mm	φ 50mm	φ 90mm
	Kích thước	W	22mm	22mm	30mm	38mm	50mm	70mm	110mm
		H	52mm	52mm	65mm	80mm	90mm	125mm	175mm
		D	7mm	7mm	8mm	10mm	10mm	25mm	38mm
BỘ ĐIỀU KHIỂN	Model		ID-1001
	Tín hiệu đầu ra		Đèn đỏ nhấp nháy 0.5 giây cho mỗi lần tiếp xúc
	Tín hiệu cảnh báo		Hiển thị thanh đèn LED
	Phương pháp cài đặt độ nhậy		Vòng quay số
	Kích thước		W150 x H120 x D75mm
	Nguồn điện		AC100 ~ 110V / AC200 ~ 220V 50/60Hz
	Điện năng tiêu thụ		5VA
	Môi trường sử dụng		Nhiệt độ: 0-50°C (nơi sạch sẽ)
