Cảm biến (tên tiếng Anh: Sensor) là một thiết bị có khả năng phát hiện và phản hồi một số loại tín hiệu đầu vào (“nguồn ánh sáng Laser LDM-303H-XY”, ánh sáng, nhiệt độ, âm thanh, độ ẩm,…) từ môi trường.

Takikawa Eng sử dụng Laser bán dẫn là nguồn sáng, công suất tối đa 1mW ánh sáng màu đỏ 650nm và loại 2 nguồn sóng liên tục.

※Đơn vị 1mW miliwatt – cực nhỏ = 0.001W, khác với 1MW Megawatt – cực lớn = 1.000.000W). Ánh sáng đỏ (630 – 760nm) là vùng ánh sáng khả kiến có bước sóng dài nhất mà mắt người có thể nhìn thấy, nằm sát tia hồng ngoại. Bước sóng này có năng lượng thấp, khả năng xuyên sâu vào da lên tới 10mm giúp kích thích sản sinh collagen, hỗ trợ chữa lành làm đẹp da, không gây tổn thương. An toàn cho người sử dụng.

Đầu ra sẽ là tín hiệu Volt (V) được chuyển đổi và hiển thị trên màn hình điều khiển LDM-130EX.

Tín hiệu output LDM-130EX: Thiết bị được trang bị tiêu chuẩn đầu ra ghi tín hiệu analog (V) tối đa ±10V DC, độ phân giải 12 bit (xấp xỉ 10mV millivolt = 0,01V), độ khuếch đại (1μV microvolt ~ 1000mV), Trở kháng 100Ω , có thể chuyển đổi giữa giá trị tuyệt đối và chế độ đo lệch. Trong hệ đo lường quốc tế SI (1 μV = 10⁻⁶ V)

Volatge (V) là số đo của khối lượng công việc để di chuyển một điện tích từ điểm này sang điểm khác.

Ưu nhược điểm: Tín hiệu liên tục nhưng bất lợi khi truyền dẫn ở khoảng cách dài, do tại đầu nhận điện áp thấp. Dễ bị nhiễu do sự tương tác của tín hiệu với điện từ trường của môi trường truyền sóng. Để giải bài toán khoảng cách giữa thiết bị quét Laser và thiết bị hiển thị lắp đặt ở vị trí cách xa nhau ( nhỏ hơn 30m, 60m, 120m) thì bộ hỗ trợ LDM-201 hoặc LDM-202 hoặc qua bộ LDM-2B phân nhánh tới PLC và thiết bị hiển thị khác là cần thiết.

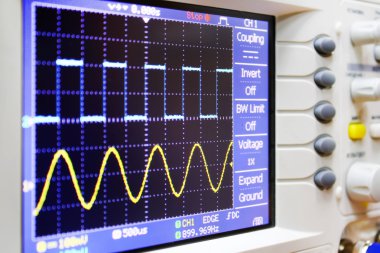

Vật lý 11 Tín hiệu tương tự và tín hiệu số?

Tín hiệu tương tự Analog (tín hiệu liên tục) có giá trị hiệu điện thế hoặc cường độ dòng điện biến thiên liên tục theo thời gian. Tín hiệu tương tự có vô số giá trị của hiệu điện thế, cường độ dòng điện tương ứng với từng thời điểm liên tục khác nhau.

Ví dụ như tín hiệu sóng dạng đồ thị hình sin, tín hiệu âm thanh, tín hiệu hình ảnh.

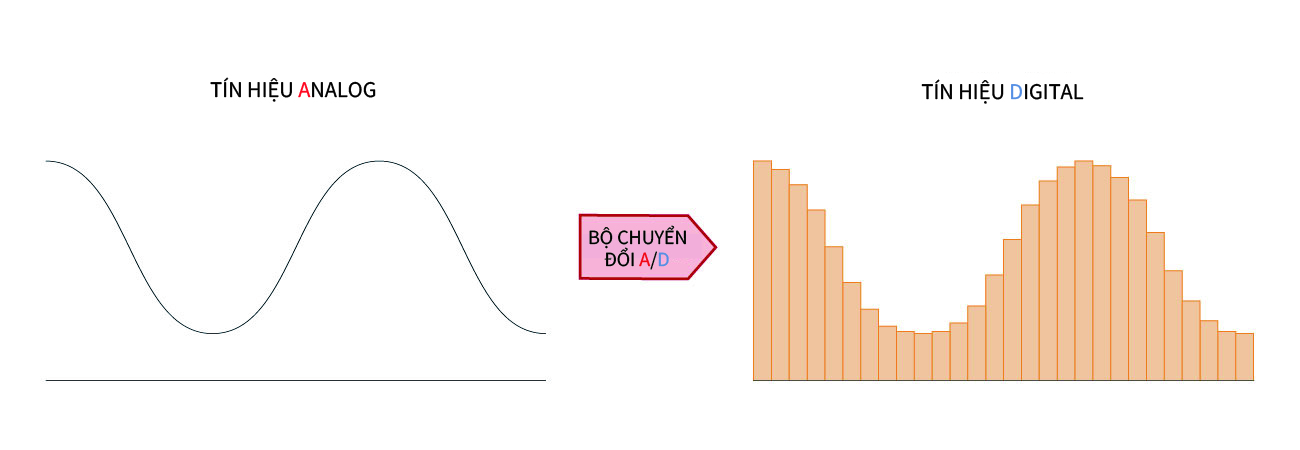

Tín hiệu số Digital có hiệu điện thế, cường độ dòng điện nhận giá trị rời rạc không liên tục theo thời gian. Giá trị đồ thị số thể hiện bằng mã nhị phân [0], [1]. Trạng thái [0] ở mức điện thế thấp và trạng thái [1] là ở mức điện thế cao.

Mã nhị phân bao gồm hai chữ số [0] và [1]. Khi sắp xếp chúng theo trật tự quy định, sẽ mang một ý nghĩa nhất định. Việc gửi thông tin qua không gian đơn giản chỉ là làm sao để sóng điện từ có thể cõng các số [0], [1] này đi theo. Vì sóng có tần số, bước sóng và có pha dao động, điều chỉnh một trong ba thông số này là bài toán được giải phần nào. Ví dụ khi ta thay đổi biên độ của sóng về một mức nhỏ (ta quy định đó là mức [0]) và tại mức lớn (quy định đó là mức [1])

Thiết bị truyền tín hiệu sẽ có chức năng là liên tục điều chỉnh biên độ sóng để gửi các số [0, 1] đi. Tại thiết bị nhận sóng nó sẽ phân tích dựa theo biên độ sóng để nhận lại các dãy số [0, 1] đã gửi. Từ dãy số này dịch ngược lại thành tín hiệu tương tự (tín hiệu liên tục, V, Analog) nội dung hình ảnh, âm thanh.

Ưu điểm: Chất lượng dữ liệu cao, ít bị nhiễu, giá cả thấp dễ di chuyển và có thể được nén-mã hóa dễ dàng cũng như dễ dàng truyền tải qua mạng.

Hệ thống truyền kĩ thuật số: Sóng điện từ (như nguồn sáng laser LDM Takikawa Eng, ánh sáng, radio): Là dao động của điện trường (E) và từ trường (B) truyền được trong chân không với vận tốc ánh sáng c ≈ 3x10⁸ m/s, là sóng ngang. Sóng điện từ không cần môi trường, truyền qua được chân không. Do sóng điện từ được tạo bởi các hạt mang điện gia tốc.

Sóng âm (âm thanh): Là sóng cơ học, cần môi trường vật chất (rắn, lỏng, khí) để lan truyền vì sóng âm được tạo bởi sự rung động của các vật, là sóng dọc và có tốc độ chậm hơn rất nhiều. Có thể chuyển đổi sóng âm thành sóng điện từ để thuận tiện giao tiếp và truyền tải (ví dụ như thiết bị micro có chức năng chuyển đổi từ sóng âm qua sóng điện từ là các tín hiệu liên tục...)

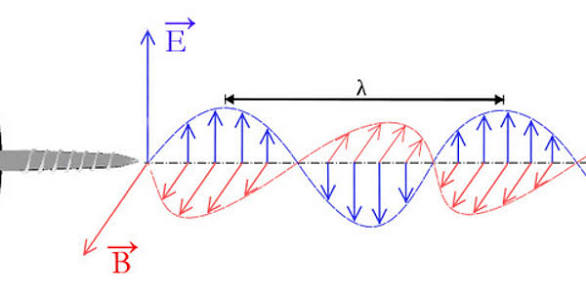

Đồ thị sóng điện từ mô tả sự lan truyền của điện trường (E) và từ trường (B) dao động vuông góc với nhau và cùng vuông góc với phương truyền sóng, tạo thành sóng ngang. Đồ thị có dạng hình sin đồng pha, cùng tần số (f), cùng bước sóng (λ) và cùng tốc độ (v)

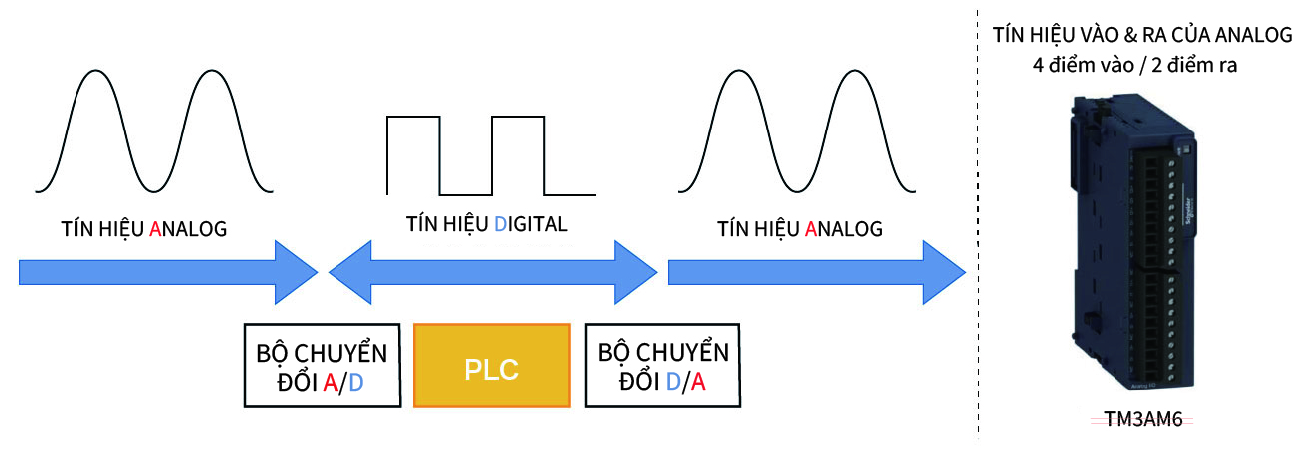

Quá trình truyền tải phát kĩ thuật số sử dụng A/D, D/A và thu nhận.

Độ phân giải: Đề cập đến mức độ chi tiết được sử dụng khi chuyển đổi tín hiệu tương tự (Analog) sang tín hiệu số (Digital). Chúng được biểu thị là “độ phân giải 10 bit” hoặc “độ phân giải 12 bit”, độ phân giải cao hơn sẽ cho phép phân chia nhỏ hơn, dẫn đến việc chuyển đổi những giá trị tương tự sang giá trị số chính xác hơn. Tại Takikawa Eng đang áp dụng độ phân giải 12 bit cho hầu hết sản phẩm.

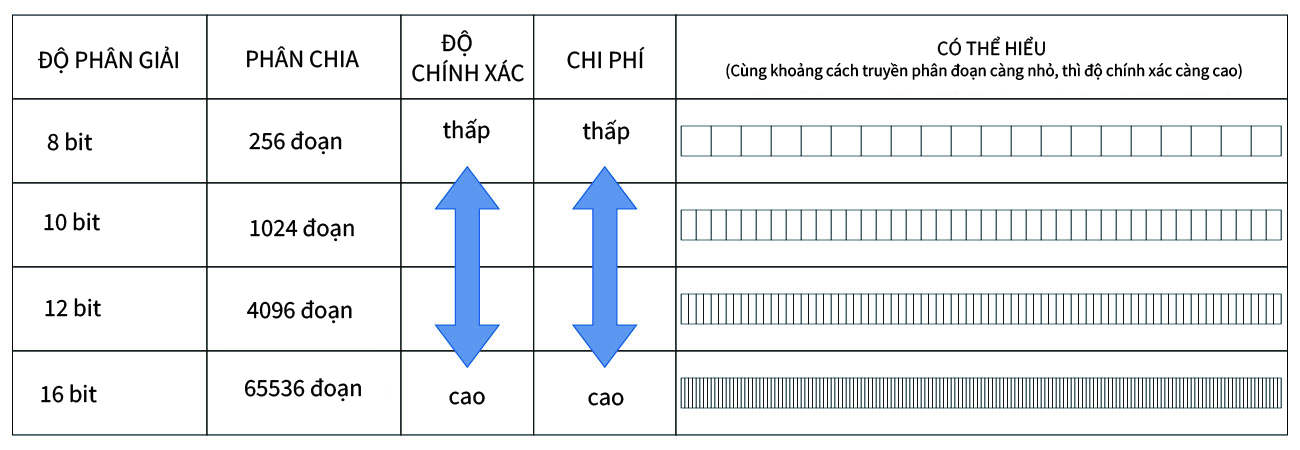

So sánh độ phân giải phổ thông.

Một số hình ảnh xin phép được sử dụng lại từ trang web: takagi-c.com/

Trong tín hiệu liên tục Analog cùng tồn tại tín hiệu dòng điện và tín hiệu điện áp.

Từ thủa xưa, tín hiệu ra từ cảm biến đa phần được sử dụng chủ đạo là tín hiệu điện áp. Tuy nhiên nó lại có nhược điểm là nhiễu, và khoảng cách truyền ngắn. Do đó, tín hiệu dòng điện có khả năng chống nhiễu tốt hơn, khoảng cách truyền xa hơn ngày được sử dụng. Vì những lý do này, IEC (Ủy ban kỹ thuật điện Quốc Tế) khuyến nghị sử dụng dải tần 4-20mA.

Thiết bị đo đường kính ngoài LDM của dây điện (Electrical Wire) dây cáp (Cable) vật tư y tế chất liệu ống Silicone, ABS, TPU (Silicone rubber)

・Cấu tạo đơn trục là thiết bị phổ thông, tốc độ quét 400
LDM-30xH tùy thuộc vào độ dầy đường kính cần đo mà, x có thể là 1,2...6.
Ví dụ: Đường kính đo khả dụng: 0.02 ~ 1mm, dung sai  ±1µm thì chọn model có ký hiệu: LDM-301H, kèm thiết bị hiển thị LDM-130 hoặc LDM-210 quét ở tốc độ cao.

・Cấu tạo hai trục là thiết bị phổ thông, tốc độ quét 400
LDM-30xH-XY tùy thuộc vào độ dầy đường kính cần đo mà, x có thể là 2,3...6.
Ví dụ: Đường kính đo khả dụng: 0.05 ~ 5mm, dung sai  ±1µm thì chọn model có ký hiệu: LDM-302H-XY, kèm thiết bị hiển thị LDM-130EX hoặc LDM-210EX quét ở tốc độ cao.

Thiết bị phát hiện điểm lồi lõm TM, Thiết bị phát hiện điểm mối nối ID, Thiết bị in sự kiện đếm AD-700, Thiết bị đánh dấu EMAC.
