THIẾT BỊ PHÁT HIỆN ĐIỂM NỐI DÂY CÁP TAKIKAWA ENGINEERING_ID SERIES

THIẾT BỊ PHÁT HIỆN ĐIỂM NỐI DÂY CÁP

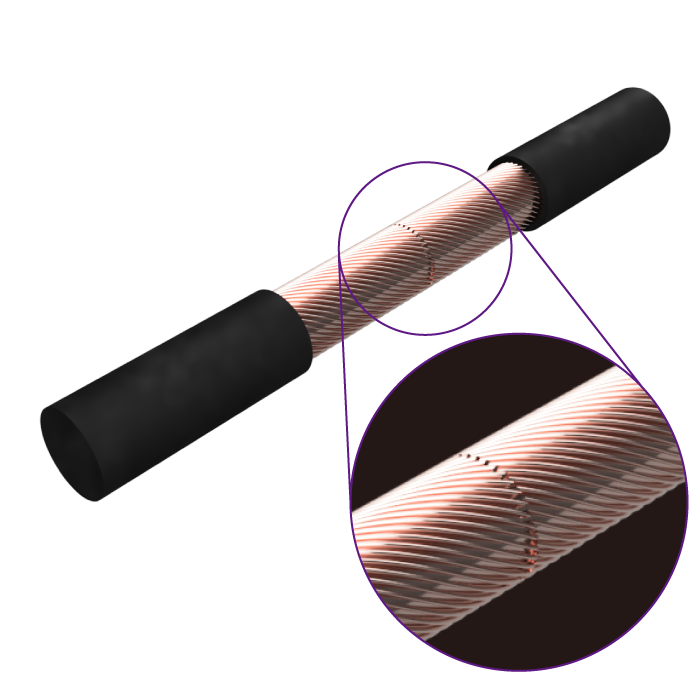

Điểm nối lõi cáp: Là bộ phận mà các dây dẫn (dây lõi) của cáp được nối với nhau bằng phương pháp như hàn hoặc uốn. Thông thường, dây lõi của cáp là một dây dẫn liên tục không đứt đoạn duy nhất, nhưng khi kéo dài hoặc phân nhánh cáp, cũng như khi sửa chữa dây bị đứt, chúng ta cần phải nối nhiều dây lõi cùng chất liệu khác hình dạng lại với nhau. Máy dò Takikawa có nhiệm vụ phát hiện kiểm tra các điểm nối sau khi hàn.

Nguyên lý: Dựa vào sự chênh lệch trở kháng do tổn thất dòng điện xoáy gây ra.

Khác: Tùy vào từng Series sẽ có thêm chức năng đặc biệt khác nhau, như có thể kiểm tra phát hiện dây bị đứt, sự thay đổi đường kính ngoài mối nối...

ƯU ĐIỂM VÀ CÁC TÍNH NĂNG CỦA THIẾT BỊ PHÁT HIỆN ĐIỂM NỐI DÂY CÁP

› Có thể kiểm tra liên tục, không tiếp xúc ở tốc độ cao bằng phương pháp đưa mối nối qua đầu dò cảm biến

› Kết quả hiển thị dưới dạng biểu đồ cột, dễ dàng nhận biết

› Áp dụng cho dây mỏng φ3mm đến dây dày φ100mm cũng như đa vật liệu như (đồng, nhôm ...)

› Đầu đo cảm biến được bao bọc bằng vật liệu gốm Ceramic, loại bỏ lo lắng mài mòn nâng cao tuổi thọ máy.

› Đầu cảm biến kết nối với bộ hiển thị thông qua dây cáp, giúp tín hiệu truyền thông tin ổn định trong mọi môi trường nhiệt độ.

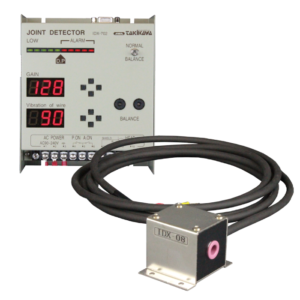

DÒNG MÁY ID/IDS/IDX

Khi một mối nối đi qua đầu cảm biến của máy dò ID Series, tổn thất dòng điện xoáy gây ra sự thay đổi điện trở từ, làm mất cân bằng trở kháng của hai cuộn dây cáp (2 đầu cuộn dây nối với nhau). Vị trí mối nối này được kiểm tra đánh giá kết quả (đạt, chưa đạt) bằng cách phân tích và so sánh sự mất cân bằng trở kháng thông qua bộ điều khiển.

Điện trở: Trong mạch điện, điện trở là đại lượng đặc trưng cho khả năng cản trở dòng điện của vật liệu. Điện trở càng lớn thì dòng điện càng khó đi qua.

Điện trở từ (hay từ điện trở hoặc từ trở) là một loại điện trở mà giá trị của nó thay đổi khi có từ trường bên ngoài tác động vào. Hay nói cách khác, dòng điện chạy qua điện trở từ sẽ thay đổi khi có từ trường tác dụng.

Chi tiết hơn: Điện trở từ là một loại linh kiện hoặc vật liệu đặc biệt có khả năng thay đổi điện trở khi đặt trong từ trường.

Từ trường: Là vùng không gian xung quanh một vật có từ tính, nơi các vật thể khác chịu tác dụng của lực hút hoặc lực đẩy.

Trở kháng: Như chúng ta đã được học trong môn học Vật lý, định nghĩa trở kháng là đại lượng vật lý đặc trưng cho sự cản trở dòng điện của một mạch điện khi có hiệu điện thế đặt vào, đặc biết là trong dòng điện xoay chiều. Trở kháng không chỉ bao đồm điện trở mà còn cả những yếu tố khác như điện dung và điện cảm, và có thể thay đổi theo tần số dòng điện.

Kí hiệu: Z

Đơn vị: Ohm  (Ω)

Ứng dụng: Phân tích mạch điện trong mạch xoay chiều...

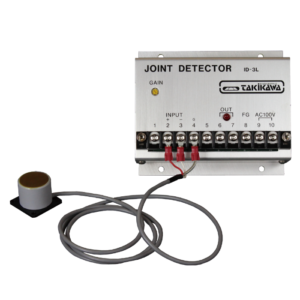

ID SERIES_Dòng tiêu chuẩn ID

CẢM BIẾN	Model	ID-3		ID-5		ID-8		ID-15		ID-30		ID-50		ID-90
	Tệp CAD	DXF	PDF	DXF	PDF	DXF	PDF	DXF	PDF	DXF	PDF	DXF	PDF	DXF	PDF
	Nguyên lý	dựa vào sự chênh lệch trở kháng do tổn thất dòng điện xoáy gây ra
	Đường kính lỗ dò	φ3mm		φ5mm		φ8mm		φ15mm		φ22.5mm		φ50mm		φ90mm
BỘ ĐIỀU KHIỂN	Model	ID-1001/100W
	Tệp CAD	DXF							PDF
	Tín hiệu đầu ra	đèn đỏ sáng 0.5 giây cho 1 lần tiếp xúc
	Tín hiệu màn hình	biểu đồ hình cột (LED)
	Phương pháp cài đặt độ nhạy	10 vòng quay số
	Nguồn điện	AC100~110V hoặc AC200~220V 50/60Hz
	Điện năng tiêu thụ	5VA

※nguồn điện tại thị trường Việt Nam AC 220V-50Hz, khách hàng nên ghi rõ nguồn điện phù hợp trên Po đặt hàng.

Thiết bị phát hiện điểm nối dây cáp_ID Series　
