THIẾT BỊ MÁY DÒ ĐỘ KHÔNG ĐỒNG ĐỀU ĐƯỜNG KÍNH NGOÀI_OUTOTSU TM-SERIES

NGUYÊN LÝ HOẠT ĐỘNG

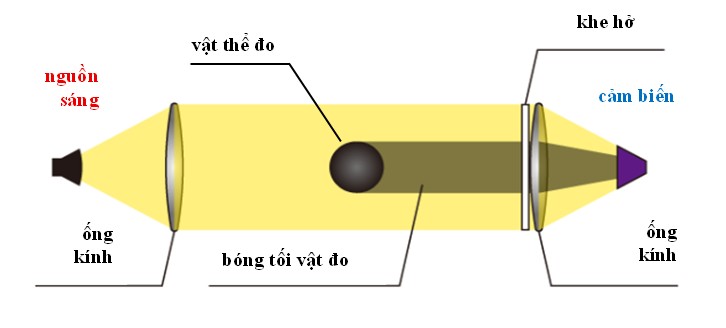

Khi ta chiếu một lượng ánh sáng không đổi vào một vật thể, khu vực ánh sang không thể đi qua là khu vực mà vật thể chiếm chỗ. Những khu vực bị vật thể chặn lại sẽ xuất hiện bóng tối bao phủ.

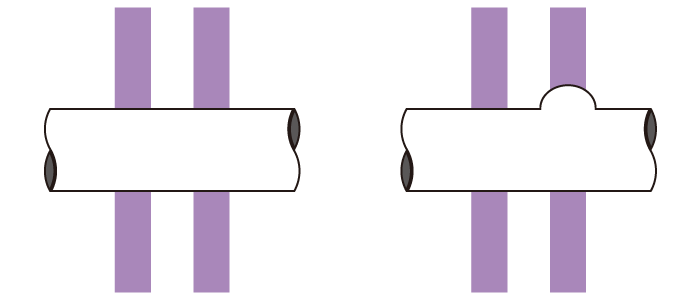

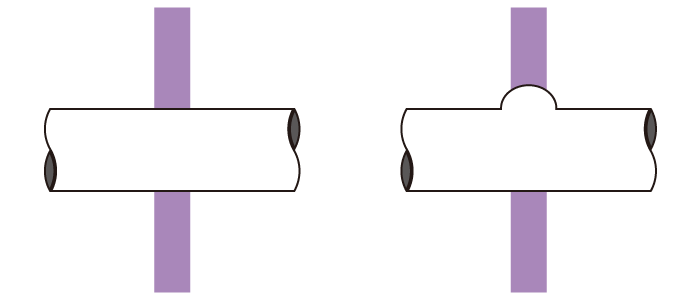

Dựa vào sự thay đổi lượng ánh sáng đi qua khe hở trong phần tiếp nhận ánh sáng. Bộ cảm biến tính toán đưa ra tín hiệu nhận biết sự không đồng đều đường kính ngoài của vật thể.

Ứng dụng: thiết bị có thể phát hiện độ không đồng đều của đường kính ngoài trong tất cả các dây chuyền sản xuất, bao gồm dây điện vinyl, dây cáp thông tin liên lạc, dây cáp điện, ống nhựa, dây cao su, ống thủy tinh.

Ví dụ khác.

Thời xưa, khi nguồn điện chiếu sáng chưa có được đầy đủ như bây giờ. Mỗi nhà dưới quê thường chuẩn bị những cây đèn cầy (đèn dầu) phòng khi cần thiết. Vào bữa cơm tối khi chưa có điện, đó là thời điểm lý tưởng để cây đèn dầu phát huy giá trị. Nó giúp mọi người trong gia đình ngồi lại gần nhau hơn. Nhất là các em nhỏ sẽ được Bà kể lại cho nghe những mẩu truyện hài hước dí dỏm bên cạnh ngọn đèn đang cháy, anh sáng tỏa ra từ ngọn đèn chiếu vào những vật xung quanh nó, làm xuất hiện bóng dáng Bà, cháu trên vách tường nhà phía cạnh đó. Những đứa nhỏ nhìn thấy mình trên tường cảm thấy vui khí thế. Thế là chúng chạy nhẩy bốn xung quanh để mục đích có cho mình các hình dạng khác nhau xuất hiện trên vách tường.

Nếu ví ngọn đèn dầu là nguồn sáng, tường là khe hẹp trên đó có gắn cảm biến. Thì mỗi hình dạng bóng của những đứa trẻ xuất hiện trên vách tường thay đổi, cảm biến đều nhận dạng tính toán cho ta dấu hiệu nhận biết sự thay đổi đó.

ƯU ĐIỂM CỦA THIẾT BỊ MÁY DÒ ĐỘ KHÔNG ĐỒNG ĐỀU ĐƯỜNG KÍNH NGOÀI OUTOTSU TM-SERIES

› Dễ vận hành và bảo trì.

› Khả năng kiểm tra liên tục không tiếp xúc.

› Tương thích với mọi tốc độ tuyến tính, từ thấp đến cao.

› Không bị ảnh hưởng bởi màu sắc, vật liệu của vật thể.

› Ít bị ảnh hưởng bởi độ rung lắc theo chiều dọc của vật thể.

› Có thể thiết lập mức phát hiện độ không đồng đều bằng cách đọc trực tiếp.

› Giám sát đa trục giúp giảm nguy cơ bỏ sót độ không đồng đều.

› Phạm vi phát hiện độ không đồng đều từ 10 µm đến vài mm hoặc lớn hơn.

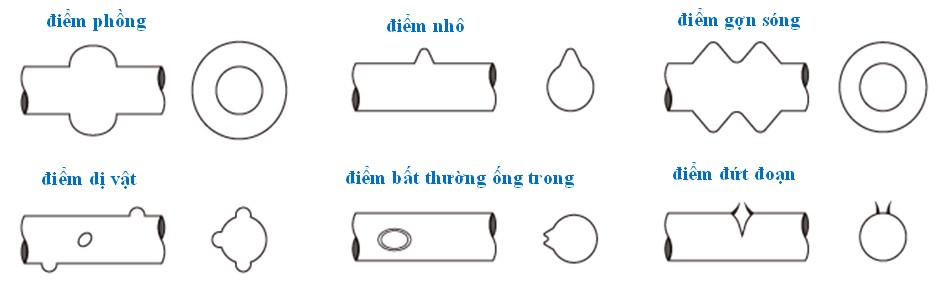

BIÊN DẠNG KHÔNG ĐỒNG ĐỀU CÓ THỂ ĐƯỢC PHÁT HIỆN

Chúng tôi có nhiều mẫu thiết bị phù hợp với các loại đường kính và hướng phát hiện của vật thể cần đo, từ kích thước mỏng φ0,02 mm đến kích thước dầy φ130 mm hoặc hơn nữa.

Thiết bị có thể phát hiện nhiều loại không đồng đều trong dây chuyền sản xuất của tất cả các sản phẩm, chẳng hạn như dây điện vinyl, dây cáp thông tin liên lạc, dây cáp điện, nhựa, cao su, thanh thủy tinh và ống chuyên dụng.

ĐỐI TƯỢNG VẬT DÒ LÀ DÂY MỎNG _Đường kính: 0,02 - 10mm

Model	TM-503W		TM-1100XY		TM-1003W		TM-1104W
Tệp CAD	DXF	PDF	DXF	PDF	DXF	PDF	DXF	PDF

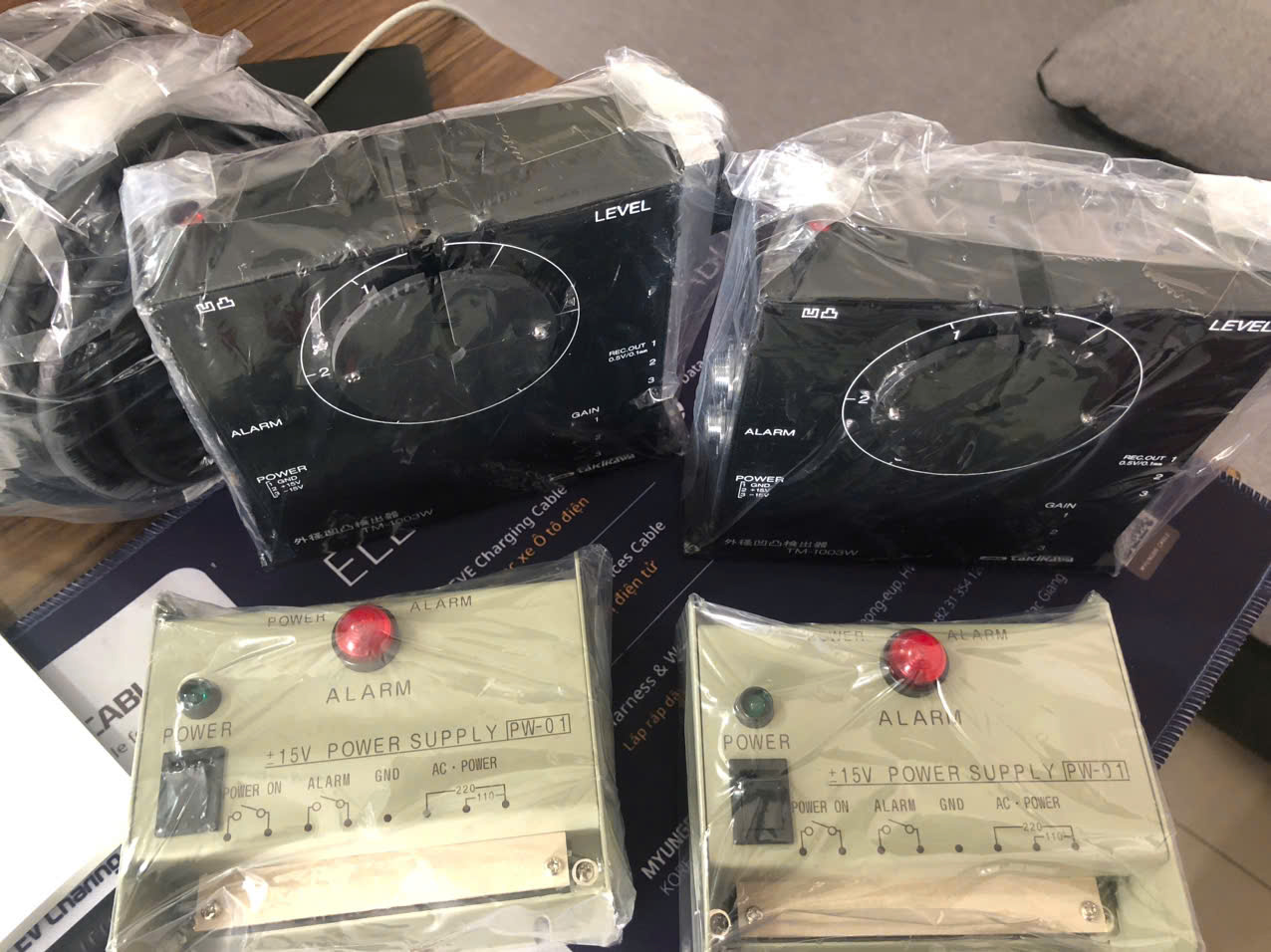

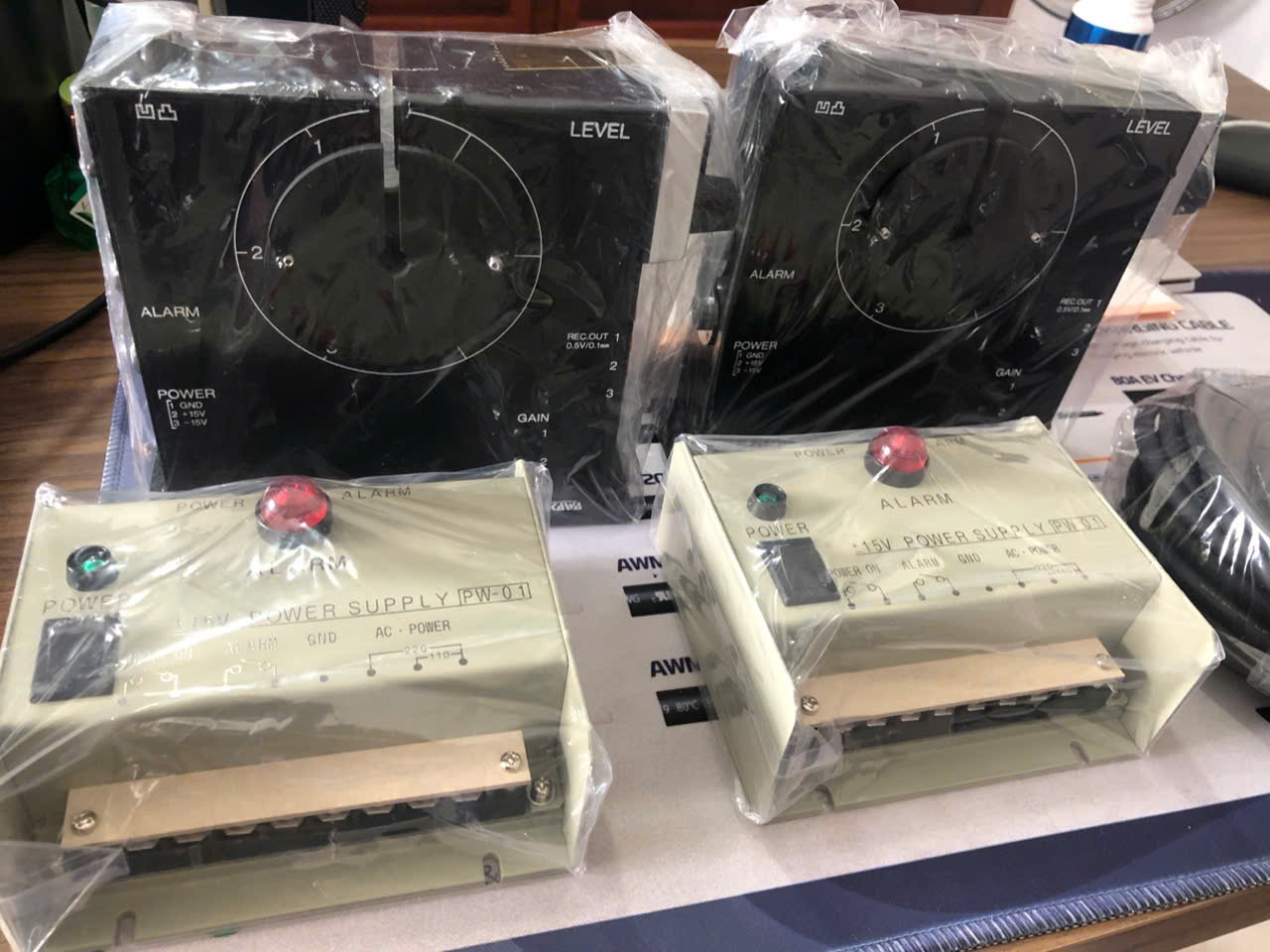

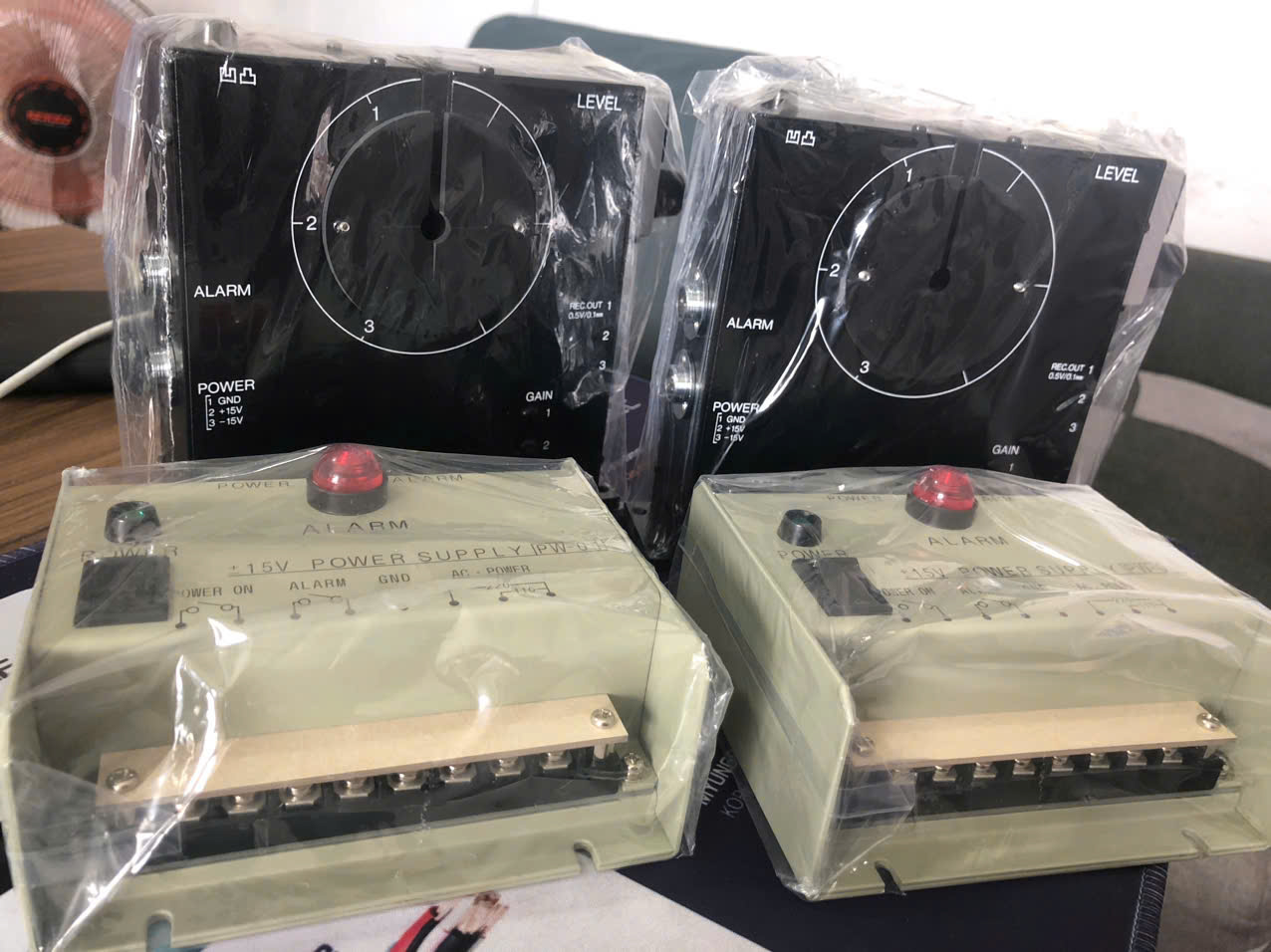

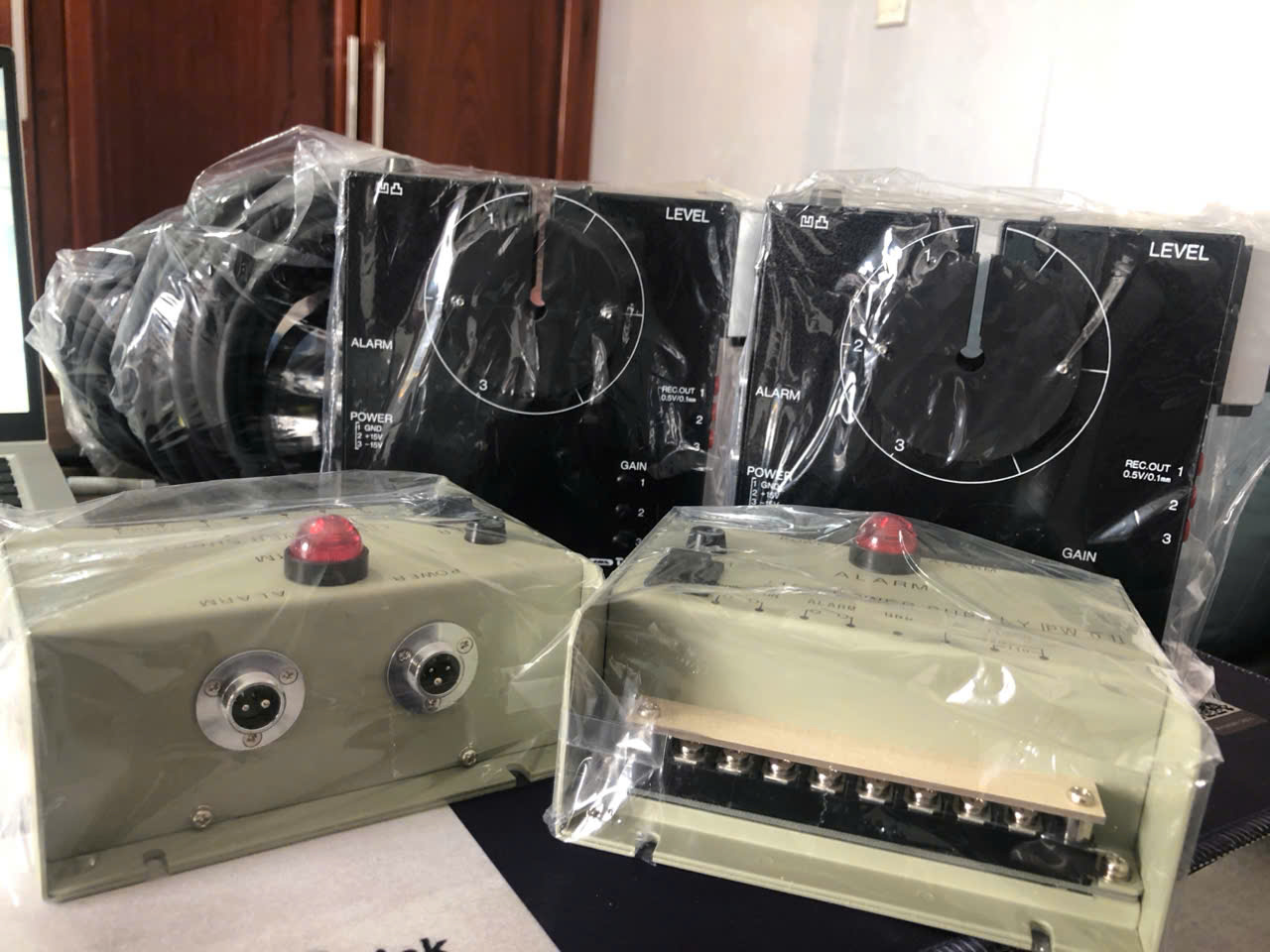

Bộ cấp nguồn	PW-02		―		PW-01/02		―
Tệp CAD	DXF（PW-02）	PDF（PW-02）	―		DXF（PW-01）	PDF（PW-01）	―
Số hướng trục phát nguồn	3 hướng kiểm tra		2 hướng kiểm tra		3 hướng kiểm tra		4 hướng kiểm tra
Phương pháp đo lường	Đèn LED hồng ngoại hai khe hẹp
Đường kính ngoài vật thể đo	φ0.02～3mm		φ0.02～10mm		φ0.02～8mm		φ0.02～10mm
Kích thước điểm lồi lõm có thể nhận dạng	20～999µm（phạm vi cài đặt）
Độ chính xác của điểm lồi lõm	trong khoảng dưới giá trị cài đặt lớn nhất ±1% (最大設定値±1%以内)
Tốc độ tuyến tính[*1]	5～2000m/phút		5～1500m/phút
Đầu ra của thiết bị lưu trữ	±0.2V/0.1mm		±1V/0.1mm		±0.5V/0.1mm		±1V/0.1mm
Tín hiệu báo động đầu ra	đèn Led cảnh báo đỏ sáng lên, đầu ra tiếp điểm rơ-le (tải điện trở AC250V 2A)
Thời gian phát cảnh báo[*2]	0.1 giây		0.5 giây		0.1 giây		0.5 giây
Điện nguồn[*3]	DC±15V   VN AC220V-50Hz		AC100V 50/60Hz VN AC220V-50Hz		DC±15V   VN AC220V-50Hz		AC100V 50/60Hz VN AC220V-50Hz
Điện năng tiêu thụ	6VA		10VA		6VA		10VA

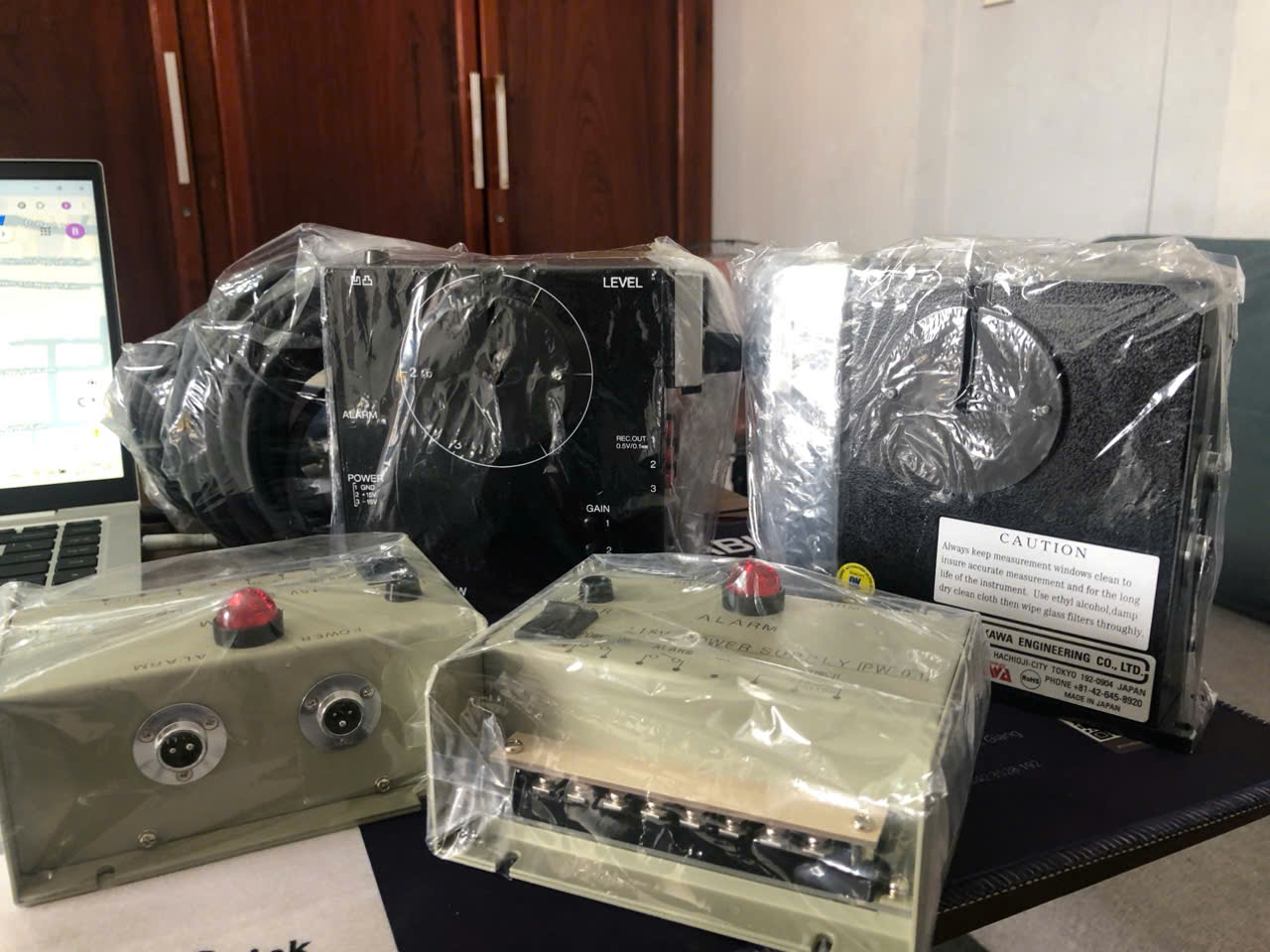

Thiết bị phát hiện điểm lồi lõm đường kính ngoài vật thể
