THIẾT BỊ IN NHIỆT_AD-700 TAKIKAWA ENG (Phụ kiện ghi dữ liệu cho thiết bị đo đường kính ngoài...)

Thứ Bảy, 16/08/2025

Admin

Đầu in nhiệt AD-700, là phụ kiện nhận tín hiệu cảnh báo từ nhiều thiết bị khác nhau như: “Thiết bị đo đường kính ngoài LDM”, “Thiết bị đánh dấu khuyết điểm MAC”, “Thiết bị phát hiện điểm nối ID”, “Thiết bị kiểm tra độ không đồng đều vỏ cáp TW”. Đồng thời liên tục in khoảng cách dây cáp và thông báo biến đổi tại thời điểm sẩy ra sự kiện.

Có thể thiết lập các giá trị cài đặt trước (cảnh báo, mức tối đa) cho giá trị thang đo. Tín hiệu cảnh báo có thể được xuất qua thiết bị tiêu chuẩn RS-232C.

Ngoài ra, có thể điều chỉnh xung thang đo và ghi lại những giá trị đo chính xác bằng cách thiết lập khoảng cách hiệu chỉnh cho mỗi thông báo.

Thiết bị này được trang bị cổng USB, thuận tiện cho công việc lưu dữ liệu vào thẻ nhớ.

CÀI ĐẶT HIỆU CHỈNH KHOẢNG CÁCH ĐẦU VÀO

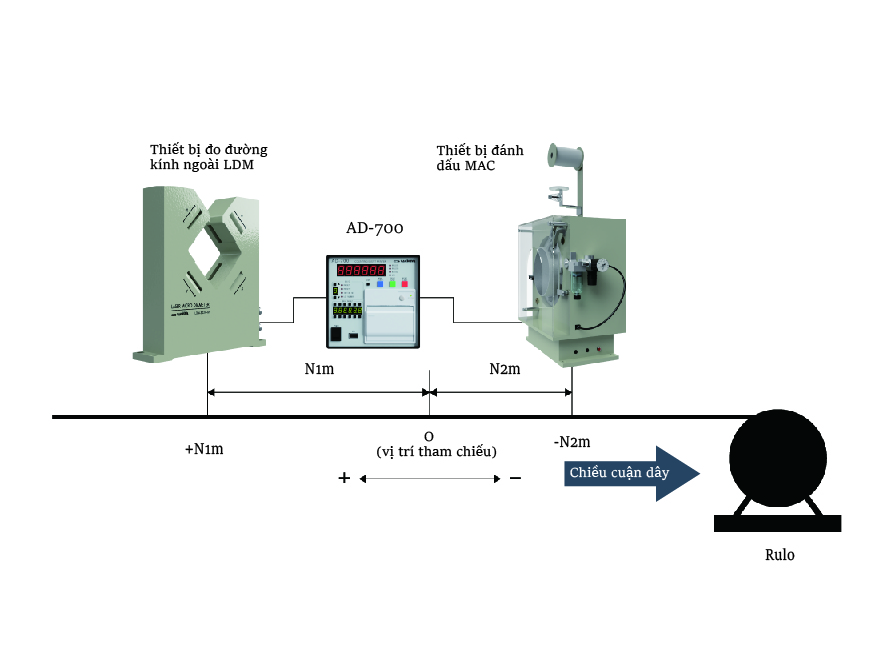

Vị trí tham chiếu đặt thiết bị in AD-700 có giá trị bằng 0.

Thiết bị đo đường kính ngoài LDM đặt bên trái cách đầu in một khoảng N1m. Phía bên phải đặt thiết bị đánh dấu MAC cách đầu in N2m. (vị trí đặt thiết bị đo đường kính cũng như thiết bị đánh dấu hoàn toàn có thể tùy chỉnh dài ngắn khác nhau phụ phù hợp với diện tích thực tế)

Chiều cuận dây cáp từ trái qua phải vào Rulo. Giá trị bên trái quy ước sẽ là dương (+), giá trị bên phải khi cài đặt để giá trị âm (-)

Phụ trợ này không chỉ cho phép ta in giá trị thang đo với tỷ lệ chính xác mỗi khi có sự thay đổi (sự kiện) xẩy ra, mà nó còn cho phép đánh dấu vị trí sự kiện đó một cách chính xác.

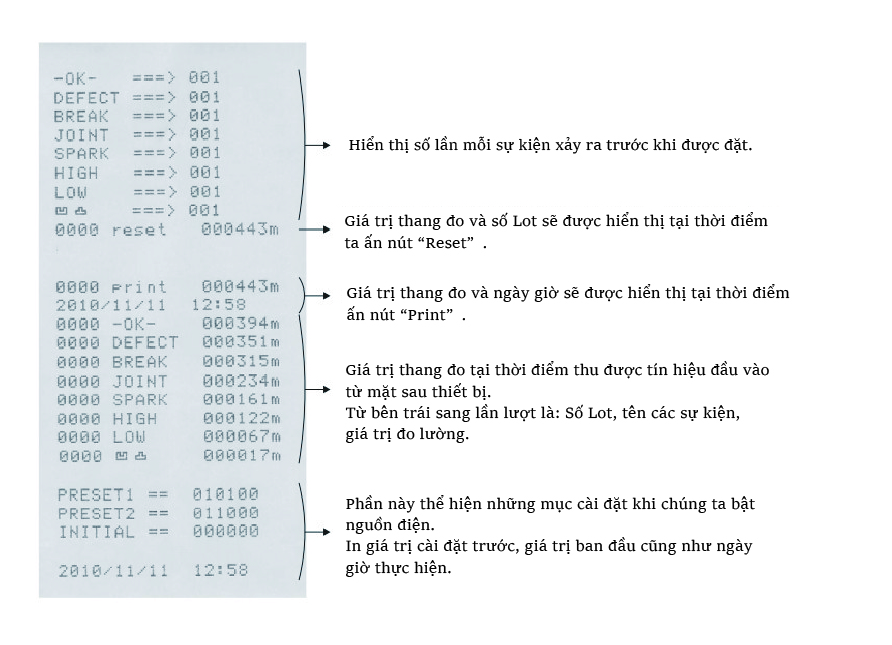

DỮ LIỆU ĐẦU RA

Thể hiện được tối đa 10 thông tin khác nhau, như (ngày, tháng, năm, giờ, phút, số Lot...) lưu trữ được trong thời gian dài bằng pin dự phòng.

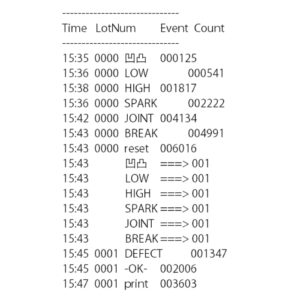

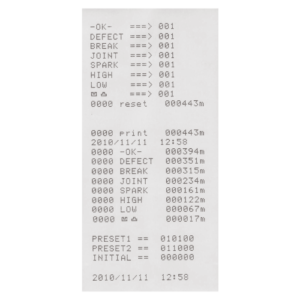

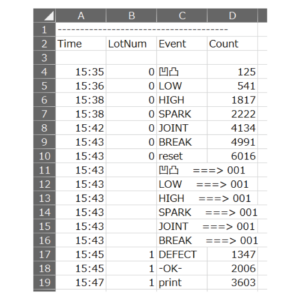

Giấy in nhiệt		Định dạng TXT		Định dạng CSV

THÔNG SỐ KỸ THUẬT THIẾT BỊ IN NHIỆT AD-700

Tên Thiết Bị		AD-700
Định dạng CAD		DXF	PDF
Chức Năng Thang Đo	Thang đo hiển thị	6 chữ số với 2 màu là xanh lá cây và đỏ, mỗi chữ số được tạo thành từ 7 đèn LED
	Đầu vào thang đo	Hỗ trợ xung một pha/xung pha A/ B, đếm lên/ xuống
	Tốc độ xung nhịp	Tối đa 2kPPS／100PPS có thể tùy chỉnh
	Nhịp xung	Thiết lập tùy chọn trong phạm vi 0.00001～999999m/pulse
	Nguồn điện cảm biến	DC＋12V tối đa 70mA
Đầu Vào Sự Kiện	Số lượng tin	Tối đa 10 thông tin nội dung lưu trữ (ngày, giờ, tên sự kiện, giá trị đo...)
	Tin sự kiện vào	Khối đầu cuối phía sau thiết bị
	Reset sự kiện	Sử dụng công tắc mặt trước, khối đầu cuối phía sau, RS232C
	Print sự kiện	Sử dụng công tắc mặt trước, khối đầu cuối phía sau, RS232C
	Thay đổi tên sự kiện, tin nhắn	Có thể thay đổi thông qua bộ nhớ USB/RS232C
	Bộ đệm đầu vào sự kiện	50
Cài Đặt	Các tham số	7 đoạn đèn LED màu xanh lá cây với 6 chữ số
	PRESET1（quá tải）	6 chữ số (cài đặt giá trị tuyệt đối)
	PRESET2（dự báo）	6 chữ số (cũng có thể cài đặt giá trị tuyệt đối hoặc giá trị tương đối cho PRESET1)
	PRESET đầu ra khác	Hiển thị giá trị thang đo màu đỏ 7 đoạn đèn LED, đèn LED bảng mặt trước, rơle báo nhấp nháy, RS232C
	Initial Set	6 chữ số
	Lot Number	4 chữ số có thể tự động thay đổi
	Khoảng cách đầu vào sự kiện	Ứng với mỗi tin nhắn sự kiện mà khoảng cách được thiết lập
	Ký tự đảo ngược	Vào mục chế độ cài đặt dữ liệu
In Ấn	Đầu in	Phương pháp in nhiệt, khổ rộng 58mm
In Ấn	Dấu hiệu hết giấy	Đèn LED mặt trước, tiếp điểm rơle, RS232C báo nhấp nháy
USB	Bộ nhớ	Bộ điều khiển máy chủ USB 2.0
USB	Chức năng	Chức năng lưu dữ liệu sự kiện vào bộ nhớ USB, chức năng tải/lưu giá trị cài đặt
Tín hiệu ra điểm đánh dấu		Đầu ra tiếp điểm rơle, độ rộng xung có thể được thiết lập trong phạm vi từ 0 đến 60000 msec với mức tăng 1 msec
Chức năng thể hiện		Phút, giờ, ngày, tháng và Năm
Pin dự phòng		Thời gian sử dụng sao lưu trên 1 tháng, phụ thuộc vào lượng dữ liệu được lưu
Kết nối thông tin ra ngoài		Sử dụng thiết bị tiêu chuẩn RS232C (tốc độ truyền 9600/19200bps)
Nguồn điện		AC90～220V~240V 50/60Hz
Điện năng tiêu thụ		Thấp hơn 8VA
