THIẾT BỊ ĐO ĐƯỜNG KÍNH NGOÀI, ĐỘ DẦY, ĐƯỜNG KÍNH TRONG LDM-WTM

Thứ Năm, 05/06/2025

Admin

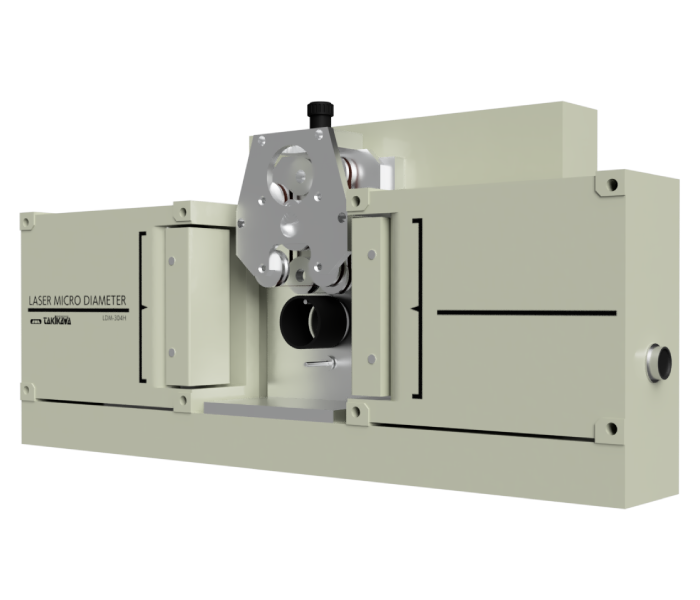

Đây là một trong những ứng dụng của thiết bị đo đường kính ngoài bằng Laser LDM - 000H/ 000HS/ 000H-SP/ 000HS-SP/ 000H-XY/...

Mục đích: Dùng để đo đường kính ngoài và độ dày thành của các sản phẩm rỗng hình trụ, như (pipes, tubes, and hoses) và ống mềm

Phương pháp: Bằng cách kết hợp thiết bị dụng cụ đo đường kính ngoài bằng Laser và một đơn vị quay, có thể tự động xoay vật thể cần đo 360°.

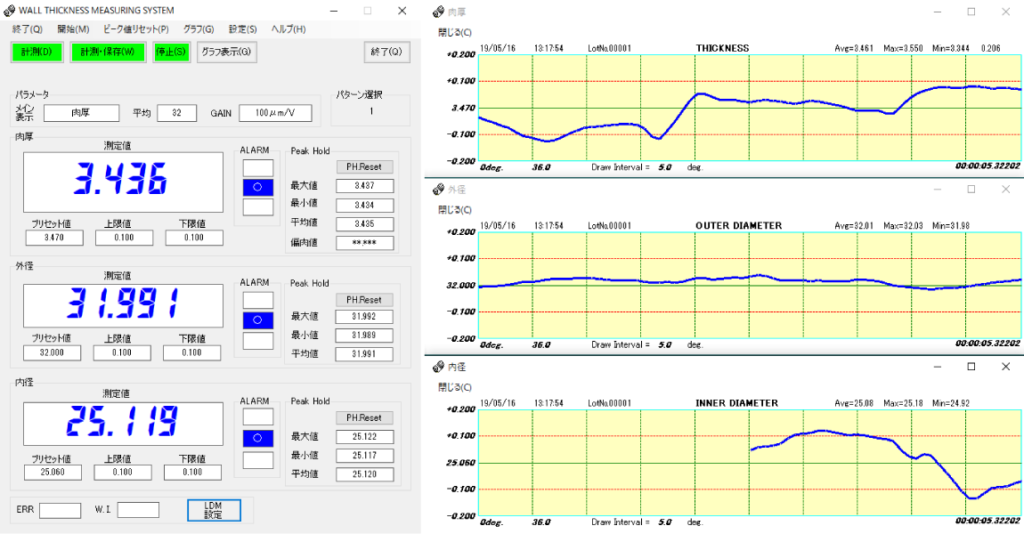

Màn hiển thị không chỉ cho ta biết kết quả các giá trị tối đa, tối thiểu, trung bình trong quá trình đo, mà còn cho thấy biểu đồ các giá trị đo theo thời gian thực.

NGUYÊN LÝ ĐO

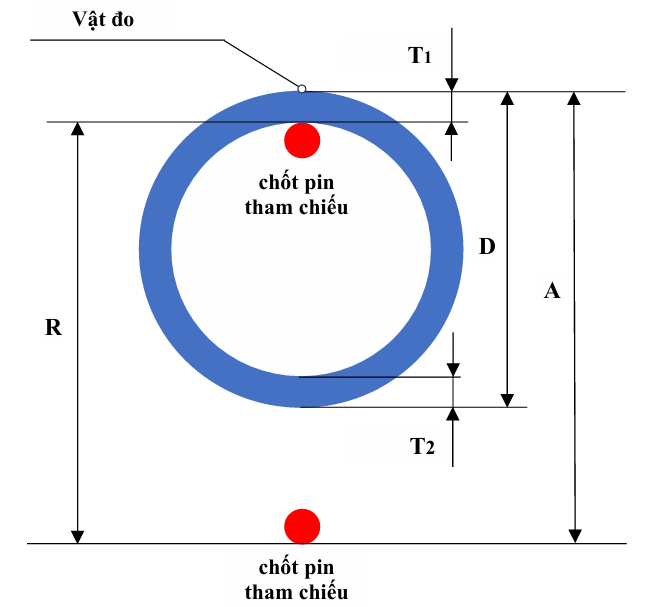

1. Đo khoảng cách 2 “chốt pin tham chiếu”, ta được độ dài R.

2. Đặt “Vật đo” vào chốt pin tham chiếu trên, dựa vào phương pháp đo đường kính ngoài. Tia sáng Laser phát ra từ bên trái phải của thiết bị. Ta đo được độ dài D và A

3. Vật đo tự động xoay 360 ° Đường kính ngoài của toàn bộ chu vi được đo,

Bề dầy đường ống: T1 = A - R

4. Giá trị D là đơn vị thể hiện độ rộng đường kính ngoài của ống.

Độ rộng đường kính trong của ồng = D – (T1 + T2 )

※đường kính trong ống được đo, khi vật đo quay quá nửa đường tròn, nghĩa là sau khi vị trí của T2 quay qua vị trí T1 ban đầu.

DAO DIỆN MẪU CỦA KHÁCH HÀNG, SỬ DỤNG TRÊN MÁY TÍNH PC
