Thiết bị đo đường kính bằng laser là gì?

Thiết bị đo đường kính bằng laser là thiết bị đo áp dụng phương pháp chuyển đổi, thời gian tia laser bị vật thể đang được đo chặn lại thành chiều dài.

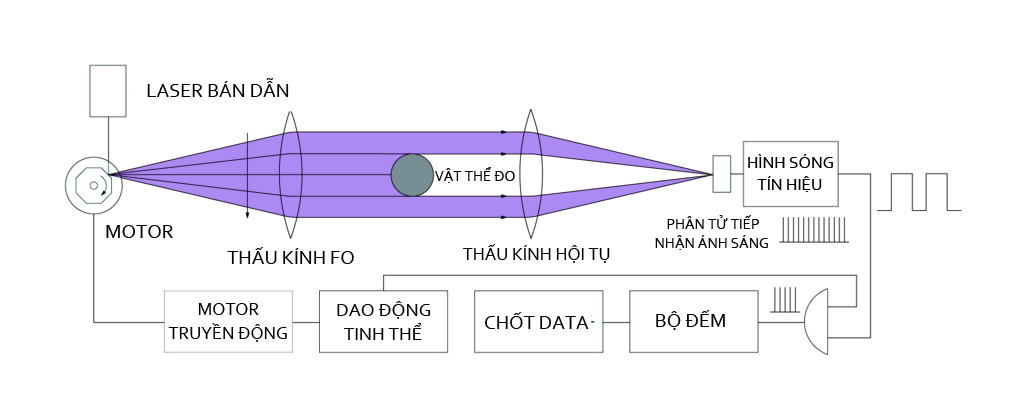

Các phép đo được thực hiện bằng cách quét ánh sáng laser bán dẫn song song bằng gương xoay đa giác và thấu kính Fθ. Chùm tia laser quét vật thể được một điốt quang tiếp nhận thông qua thấu kính tụ điện và chuyển đổi thành tín hiệu điện.

Máy đo đường kính ngoài bằng laser dòng LDM?

Thiết bị này thuộc dòng đặc biệt chính xác của chúng tôi, được sử dụng kết hợp giữa máy dò và màn hình hiển thị tùy thuộc vào từng nhu cầu.

Bằng cách sử dụng ánh sáng laser để đo, có thể đo đường kính ngoài của vật thể mà không cần tiếp xúc, không bị ảnh hưởng bởi ánh sáng bên ngoài như ánh sáng mặt trời hoặc đèn huỳnh quang.

Chúng tôi có thể cung cấp dịch vụ thiết kế hệ thống đáp ứng theo nhu cầu mỗi khách hàng, bao gồm các loại đồng trục đa hướng cho phép đo lường có độ chính xác cao hơn, các loại riêng biệt có thể linh hoạt thích ứng với mọi môi trường đo lường và các loại dao động hỗ trợ phép đo chu vi đầy đủ.

Để đáp ứng yêu cầu trải nghiệm của khách hàng, chúng tôi cũng cung cấp một loạt các mẫu máy có thể xử lý các phôi có bất kỳ đường kính ngoài nào, từ dây siêu nhỏ 0,02 mm đến đường kính lớn lên tới vài mét.

Phép đo không chạm cho ta những lợi ích:

・Có thể thực hiện các phép đo đạt độ chính xác cao,

Vì không cần phải giữ phôi bằng các dụng cụ như thước cặp nên kích thước bên ngoài của phôi làm bằng vật liệu mềm, như cao su và ống cũng có thể được đo chính xác.

・Không có sự thay đổi trong kết quả đo lường.

So với các phép đo sử dụng thước cặp hoặc micrômet, dễ bị ảnh hưởng bởi kỹ năng và kinh nghiệm của người vận hành, phương pháp này cung cấp kết quả đo ổn định hơn.

・Không làm hỏng vật thể đang được đo,

Ngay cả khi đo các chi tiết của ô tô như ống cao su và thiết bị y tế, bề mặt ống sẽ không bị trầy xước.

ĐỐI TƯỢNG VẬT THỂ CẦN ĐO

Ống dẫn y tế (ống dẫn silicon, ống thông, ống truyền dịch, v.v.)

Ống cao su và nhựa (ống dẫn dùng trong ô tô, ống nhiên liệu, ống khí, v.v.)

Dây và cáp điện (cáp quang, cáp cao thế, cáp thông tin liên lạc, dây điện, v.v.)

Ống kim loại (ống thép không gỉ, ống đồng, ống nhôm, v.v.)

Các bộ phận chính xác (trục, con lăn, v.v.)

Các loại mẫu thiết bị đo.

Phương pháp đo 1 trục, đo 2 trục Ox-Oy giao nhau, đo đa trục, đo chu vi.

Đặc trưng của máy

➣Nó có thể đo được nhiều loại đường kính ngoài của vật thể có kích thước khác nhau, tối thiểu từ 0,02 mm đến đường kính lớn lên tới vài mét.

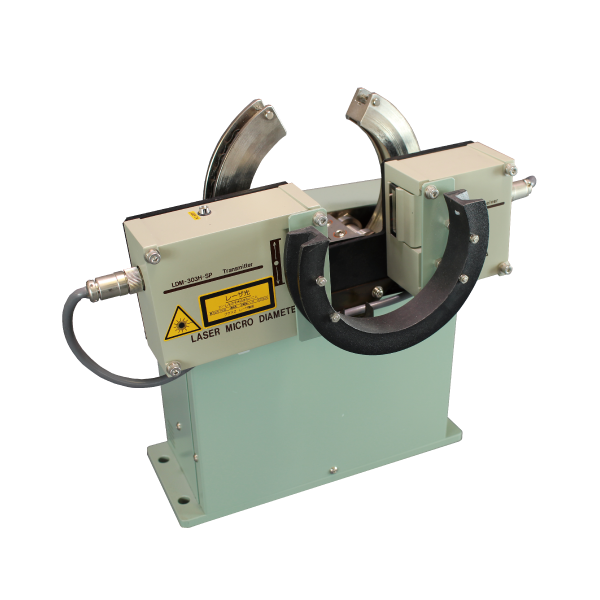

➣Linh hoạt đáp ứng nhiều vị trí lắp đặt và phương pháp đo khác nhau, bao gồm đo một trục, đo hai trục trực giao (X-Y), đo nhiều trục đồng thời bằng loại riêng biệt và đo toàn bộ chu vi bằng loại xoay.

➣Các phép đo được thực hiện bằng ánh sáng laser nên có thể thực hiện phép đo mà không bị ảnh hưởng bởi ánh sáng bên ngoài như ánh sáng mặt trời hoặc đèn huỳnh quang.

➣Ngoài ra còn có thể đo các vật thể trong suốt như thủy tinh.

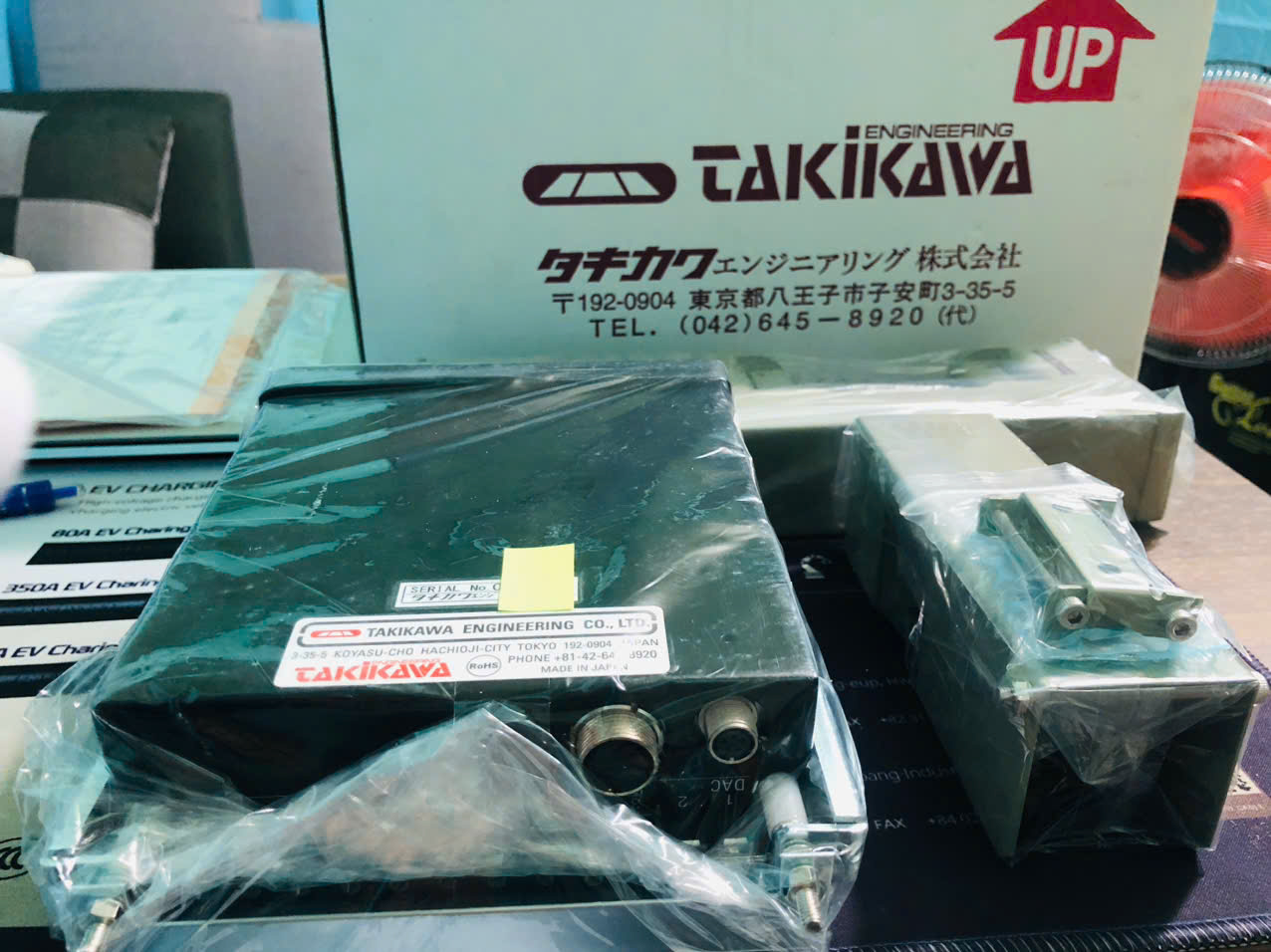

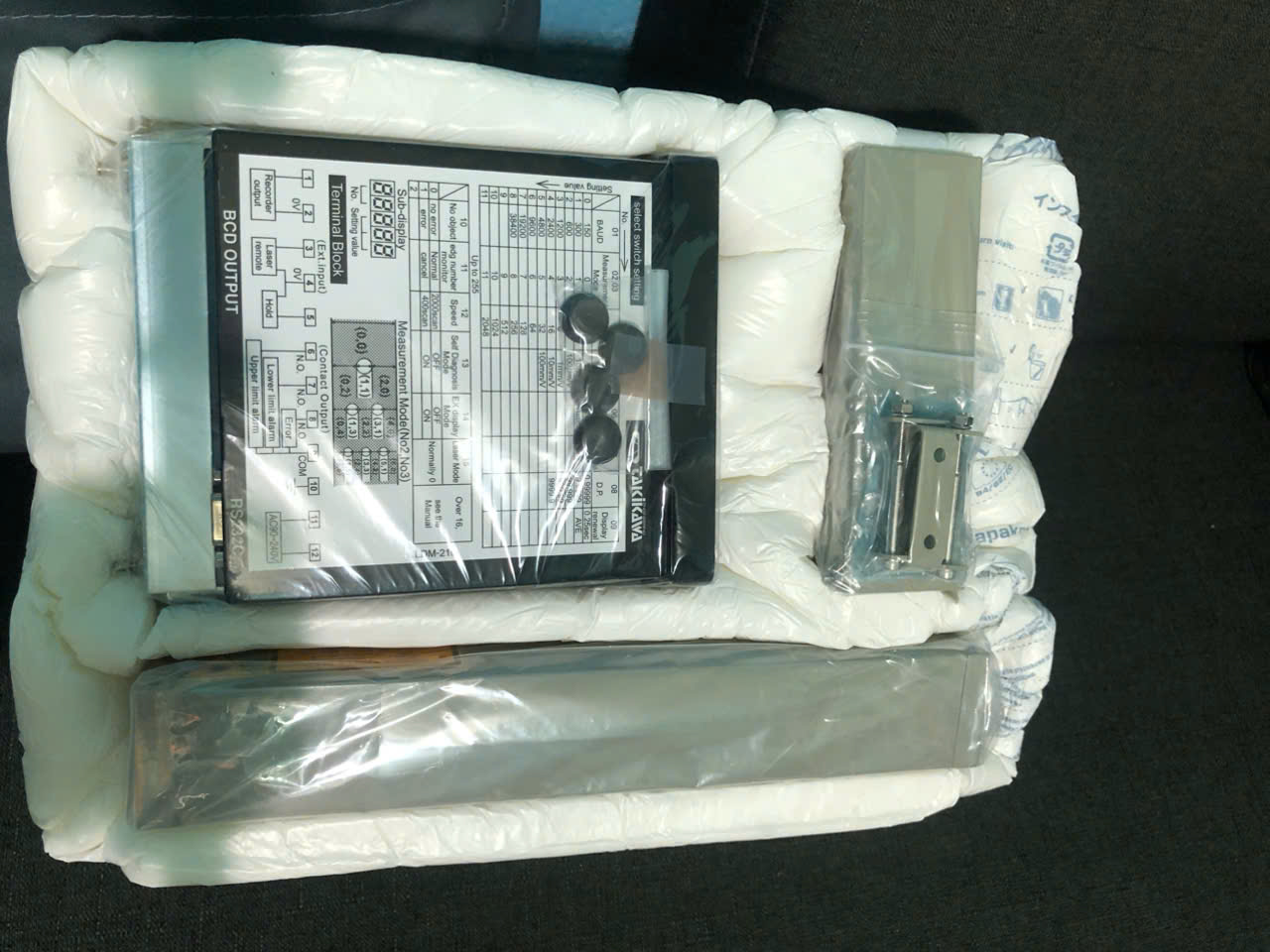

Đóng gói hàng khi vận chuyển.

thiết bị được bọc bảo vệ hai lớp và sếp vào thùng giấy

Tùy chọn nâng cao.

・Điều chỉnh phù hợp phương pháp đo các vật thể có nhiệt độ cao, môi trường khắc nghiệt

・Đối với một số mẫu máy, còn có bộ phận lọc khí để bảo vệ bề mặt bộ lọc máy dò khỏi bụi, xin vui lòng liên hệ với bộ phận bán hàng của chúng tôi.

TAKIKAWA ENGINEERING CO.,LTD

Thiết bị đo đường kính ngoài dây cáp LDM-Series

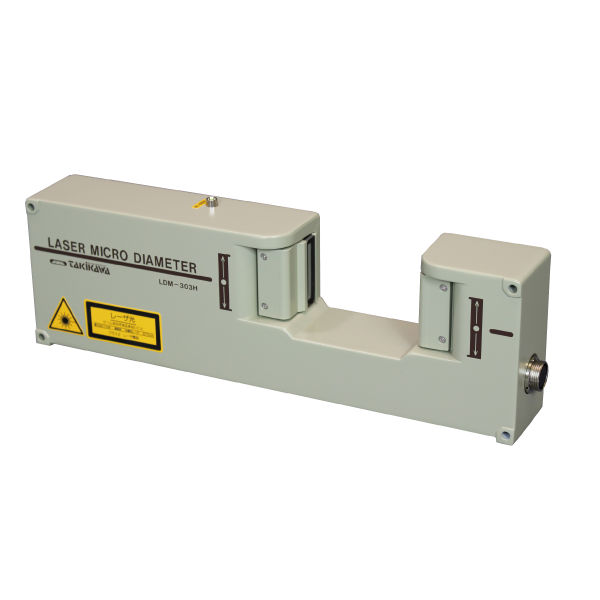

・Cấu tạo đơn trục là thiết bị phổ thông, tốc độ quét 400
LDM-30xH tùy thuộc vào độ dầy đường kính cần đo mà, x có thể là 1,2...6.
Ví dụ: Đường kính đo khả dụng: 0.02 ~ 1mm, dung sai ±1µm thì chọn model có ký hiệu: LDM-301H, kèm thiết bị hiển thị LDM-130 hoặc LDM-210 quét ở tốc độ cao.

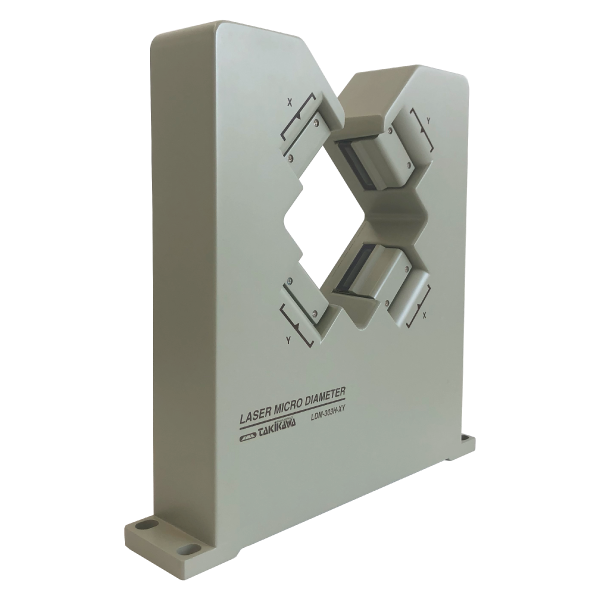

・Cấu tạo hai trục là thiết bị phổ thông, tốc độ quét 400
LDM-30xH-XY tùy thuộc vào độ dầy đường kính cần đo mà, x có thể là 2,3...6.
Ví dụ: Đường kính đo khả dụng: 0.05 ~ 5mm, dung sai ±1µm thì chọn model có ký hiệu: LDM-302H-XY, kèm thiết bị hiển thị LDM-130EX hoặc LDM-210EX quét ở tốc độ cao.
