SỰ TƯƠNG QUAN ĐƯỜNG KÍNH LỖ KHOAN, TARO VÀ PHƯƠNG PHÁP TÍNH CHIỀU SÂU

Thứ Bảy, 10/05/2025

Admin

POINT!

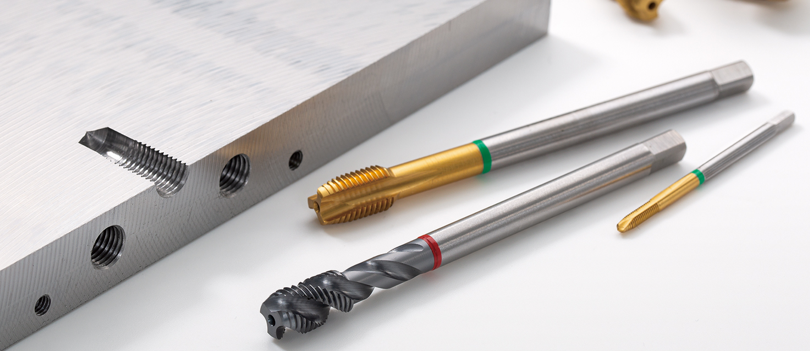

Đường kính lỗ dẫn hướng, là phận quan trọng liên quan tới độ bền của ren.

Nó còn ảnh hưởng trực tiếp đến hiệu quả làm việc của quá trình gia công, nên cần phải cân nhắc lựa chọn kích thước và độ sâu lỗ khoan phù hợp.

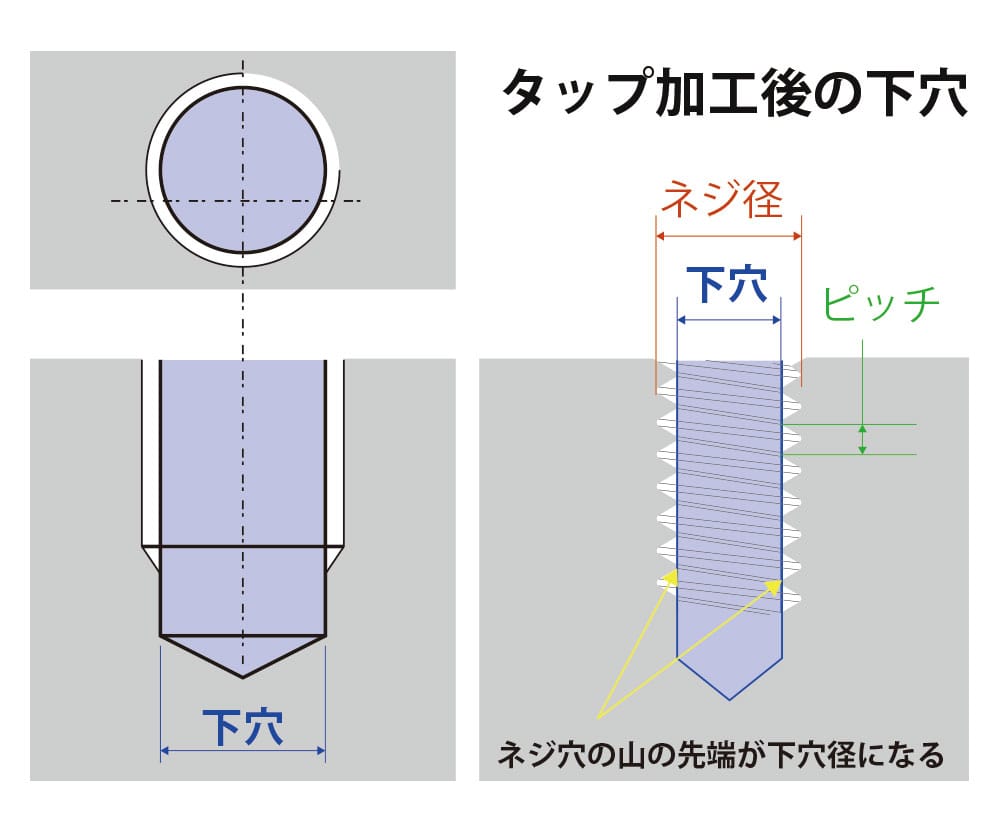

タップ加工後の下穴

Đường kính trong sau khi taro

ピッチ

bước ren

ネジ径・下穴

đường kính ren , đường kính ren trong

ネジ穴の山の先端が下穴径になる

Đường kính đáy bước ren, là đường kính trong sau khi taro

Mỗi nhà sản xuất tap đều có bảng chi tiết về đường kính lỗ khoan được khuyến nghị tùy thuộc vào loại hình dạng và vật liệu cần gia công, nhưng đây chỉ là kích thước chung được khuyến nghị.

Nếu bạn không sử dụng máy trung tâm tự động hoặc máy gia công tự động khác mà thay vào đó tạo lỗ ren bằng máy khoan hoặc máy ren cầm tay thì không cần phải quá khắt khe về độ chính xác của lỗ khoan.

Dưới đây là bảng tham khảo nhanh về đường kính lỗ khoan cần sử dụng tùy thuộc vào kích thước ren bạn muốn xử lý.

Tiếp theo, chúng tôi sẽ giải thích "phương pháp tính đường kính lỗ khoan dẫn hướng" rất đơn giản và "phương pháp tính độ sâu lỗ khoan dẫn hướng" phức tạp hơn một chút.

ĐƯỜNG KÍNH LỖ KHOAN, KHI TARO

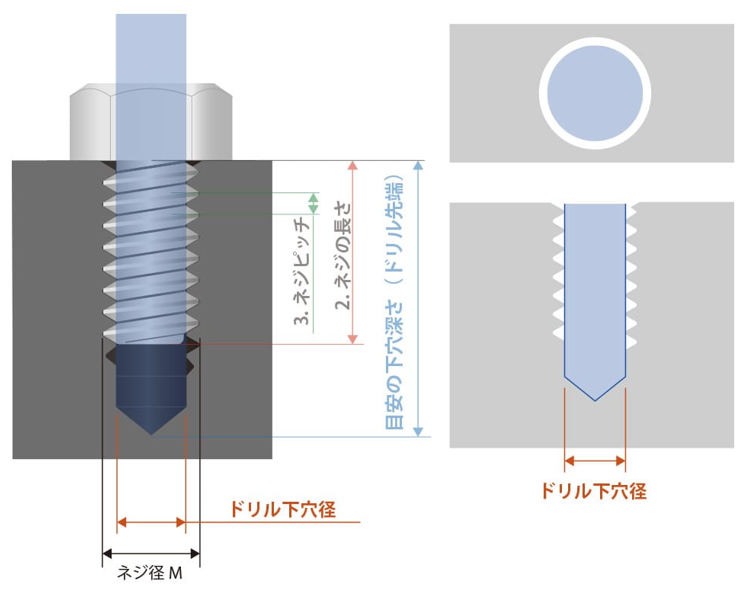

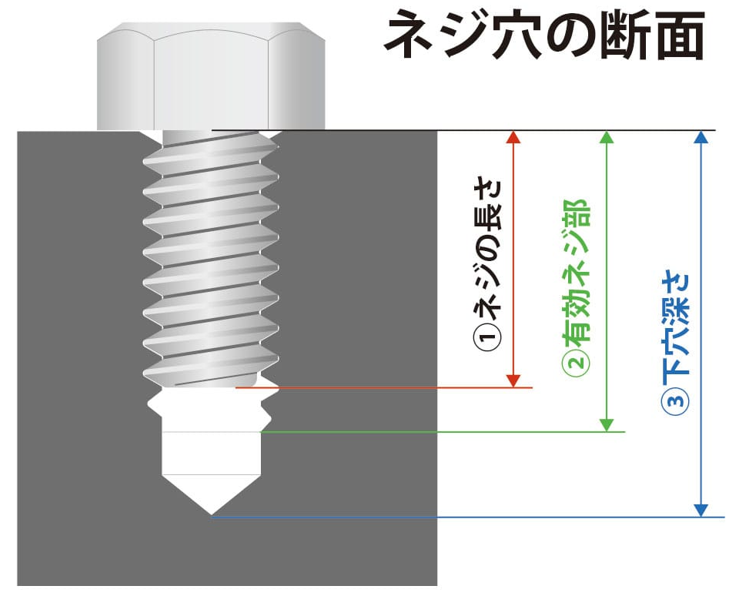

Hình minh họa sau đây cho thấy mối quan hệ giữa phần ren và lỗ dẫn hướng. Lỗ dẫn hướng mà bạn khoan sẽ luôn nhỏ hơn đường kính ren.

ネジ径Ｍ	Đường kính ren M	ネジの長さ	Độ sâu của ren
ドリル下穴径	Đường kính lỗ khoan	目安の下穴深さ（ドリル先端）	Chiều sâu an toàn lỗ khoan
ネジピッチ	Bước ren

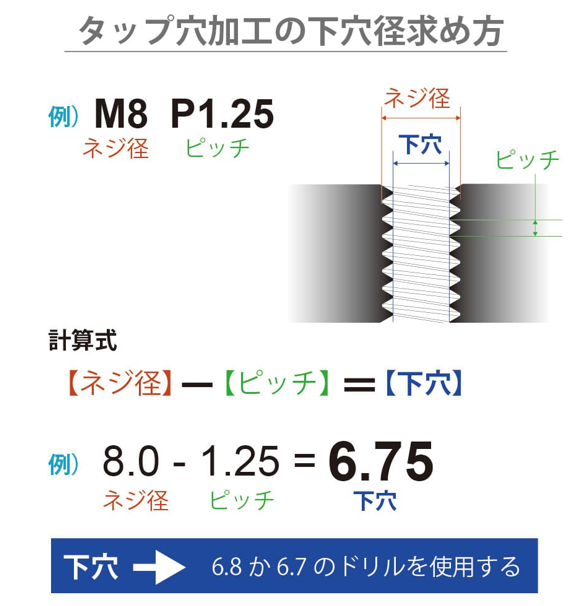

CÁCH TÍNH ĐƯỜNG KÍNH LỖ KHOAN

Giả thiết

-Hệ ren Metric M8

-Bước ren P = 1.25

-Đường kính lỗ định hướng là D

Chứng minh:

Tìm D =?

Lời giải:

D = M8 – P = 8.0 – 1.25 = 6.75

Áp dụng công thức này, kích thước của lỗ dẫn hướng cần khoan là 6,7 mm hoặc 6,8 mm.Tùy vào vật liệu, độ cứng và phương pháp gia công mà có sự chênh lệch cần thiết.

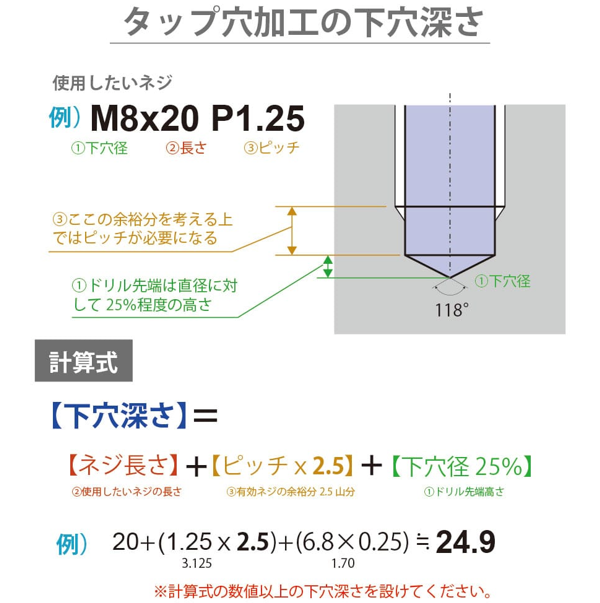

CÁCH TÍNH CHIỀU SÂU LỖ KHOAN AN TOÀN

Giả thiết

-Hệ ren Metric M8

-Chiều sâu ren l = 20

-Bước ren P = 1.25

-Độ dài bước ren danh nghĩa gấp 2.5 lần P (=2.5x1.25)

-Đường kính lỗ định hướng là D = 6.8 (kết quả bước tính trên)

-Độ dài mũi khoan giả định tương ứng 25%D (=0.25x6.8)

-Chiều sâu lỗ khoan an toàn L

Chứng minh:

Tìm L =?

Lời giải:

L = l + Px2.5 + 25%D = 20 + 1.25x2.5 + 0.25x6.8 = 24.825

Khi việc tính toán nhàm chán, giả sử (M4~M8) chiều dài ren l = 15.0mm, thì chiều sâu lỗ khoan an toàn L = l + 5mm = 15 + 5 + 20mm. Tất nhiên, điều kiện có thể thay đổi. Chẳng hạn như khi lỗ dẫn hướng được chỉ định trên bản vẽ hoặc khi lỗ dẫn hướng không được khoan, vì vậy hãy coi đây chỉ là một ví dụ tham khảo.
