BỘ CHIA TÍN HIỆU VÀ MỞ RỘNG CHIỀU DÀI DÂY CÁP LDM-201/LDM-202

BỘ CHIA TÍN HIỆU VÀ MỞ RỘNG CHIỀU DÀI DÂY CÁP LDM-201/LDM-202_TAKIKAWA ENG

Thứ Bảy, 09/08/2025

Admin

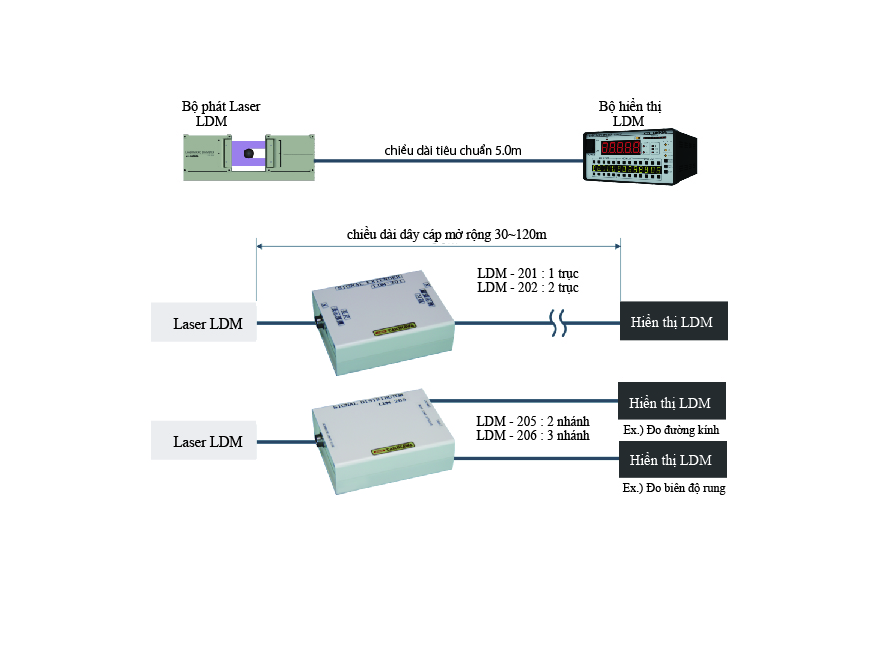

THIẾT BỊ CHUYỂN ĐỔI MỞ RỘNG CHIỀU DÀI DÂY CÁP

Chiều dài tiêu chuẩn của cáp nối giữa thiết bị quét Laser và màn hình hiển thị là 5m.

Khi nhu cầu sử dụng cần khoảng cách dài hơn, chúng tôi có sẵn dưới dạng tùy chọn bộ chuyển đổi, nó có thể kéo dài chiều dài cáp lên đến 30m.

Song song với đó là bộ mở rộng tín hiệu phân nhánh cũng được sử dụng khi kéo dài cáp lên đến hơn 30m và tối đa khoảng 120m. Không cần nguồn điện xoay chiều vì bộ mở rộng tín hiệu lấy nguồn từ màn hình.

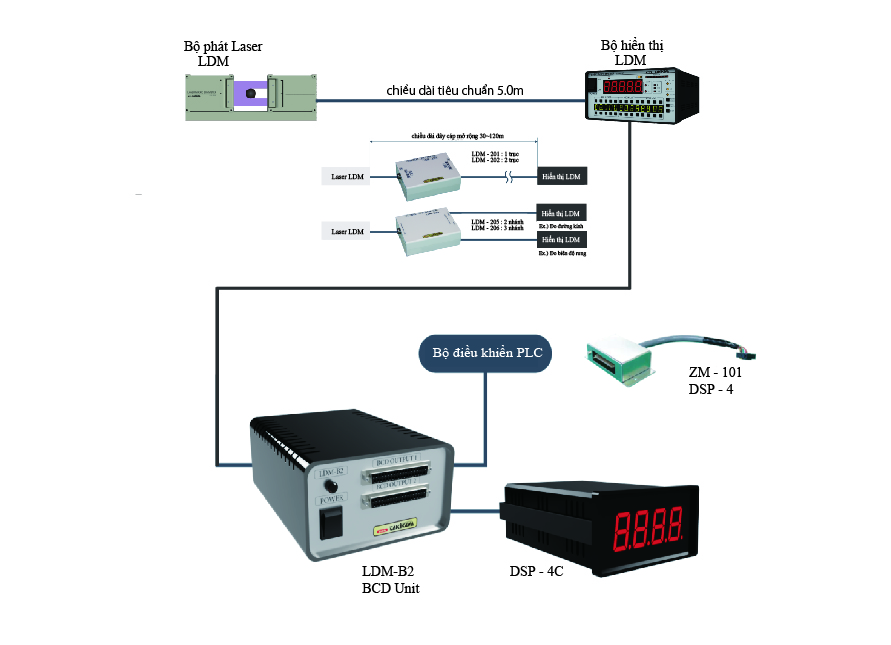

BỘ HIỂN THỊ VÀ THIẾT BỊ PHÂN NHÁNH TÍN HIỆU BCD

Mục đích: Thay đổi tín hiệu hiển thị đầu ra phù hợp với nhu cầu

Ví dụ như: Kết quả đo thể hiện chữ số to hơn dễ nhìn, hoặc kết quả hiển thị lên màn hình lớn...

Phương pháp: Kết quả đo từ bộ hiển thị LDM sẽ được chuyển qua LDM-B2, là thiết bị phân phối tín hiệu BCD thành 2 nhánh. Khi tín hiệu từ thiết bị này được kết nối với bộ hiển thị DSP-4C con số thể hiện kết quả đo dễ nhìn hơn.

DSP-4C là thiết bị thay thế cho DSP-4 (hiện đã ngừng sản xuất) Bộ phân phối tín hiệu BCD cũ vẫn sử dụng được để kết nối với thiết bị hiển thị DSP-4C thông qua đầu cáp nối ZM-101.
