DẠNG TÍN HIỆU ĐẦU RA LÀ GIÁ TRỊ TUYỆT ĐỐI VÀ ĐỘ LỆCH

Những điểm khác biệt chính giữa độ lệch và giá trị tuyệt đối là gì?

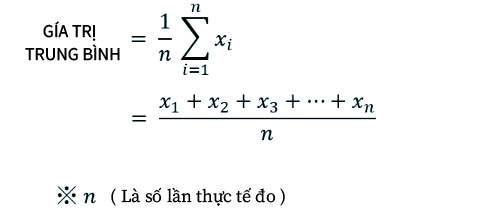

Độ lệch (Deviation): Là giá trị thu được bằng cách trừ giá trị trung bình khỏi mỗi giá trị dữ liệu. Có chiều dương khi kết quả lớn hơn giá trị trung bình hoặc chiều âm khi kết quả nhỏ hơn giá trị trung bình.

Khi tín hiệu đầu ra là độ lệch (Deviation Output): Đây là dạng tín hiệu thể hiện sự chênh lệch (sai số) giữa giá trị đo thực tế và một giá trị tham chiếu (reference value) hoặc giá trị (center value) tham khảo bước cài đặt 5.3.6 Setting of Recorder Output LDM operation manual.

Mục đích kiểm soát sai số, xu hướng và ứng dụng cho điều kiển PID cảnh báo lỗi. Ưu điểm là nhậy với sự thay đổi, dễ điều khiển nhưng nhược điểm lại không biết rõ giá trị thực tế.

Giá trị tuyệt đối (Absolute Value): Là khoảng cách tính từ tâm 0, không xét đến dấu. Nó luôn bằng 0 hoặc một số dương.

Khi tín hiệu đầu ra là giá trị tuyệt đối (Absolute Value Output) : Đây là dạng tín hiệu thể hiện trực tiếp độ lớn thực tế của đại lượng được đo, không phụ thuộc vào giá trị trung bình hay tham chiếu trước đó. Người vận hành nhìn vào màn hình hiển thị là biết ngay thông số kết quả đo của đường kính.

Mục đích để đo lường trạng thái và ứng dụng hiển thị & giám sát. Ưu điểm là tính chính xác cao, dễ hiểu dễ lập trình và cài đặt giới hạn trên (Upper limit alarm output), giới hạn dưới (Lower limit alarm output). Nhưng nhược điểm lại khó thấy được những biến động nhỏ, không thể hiện độ lệch so với mức trung bình, làm giảm hiệu quả trong việc nhận biết xu hướng.

Nhìn chung tùy thuộc vào yêu cầu của từng bộ phận, nhà máy có cách áp dụng khác nhau. Khi phân tích dữ liệu, giá trị tuyệt đối của độ lệch (độ lệch tuyệt đối trung bình) hoặc bình phương của nó (phương sai) được sử dụng để đánh giá sự biến động tốt cho điều khiển và phát hiện sự cố, còn giá trị tuyệt đối tốt cho giám sát.

Ví dụ điểm trung bình bài kiểm tra môn vật lý lớp 12Q trường THPT Nghĩa Hưng A là 70, điểm của VIETUT là 60.

Độ lệch: 60 – 70 = -10 (thấp hơn giá trị trung bình 10 điểm)

Giá trị tuyệt đối của độ lệch: |60 – 70| = |-10| = 10 (điểm của bạn cách giá trị trung bình 10 điểm)

※Trong lập trình (programming) sử dụng hàm: abs (-10) → 10. Toán học: y = |x|. Bảng tính Excel: = ABS (V1) “chuyển giá trị của V1 thành giá trị tuyệt đối”.

Sai số trạng thái ổn định là gì?

nguồn tài liệu từ denjoforest.com/

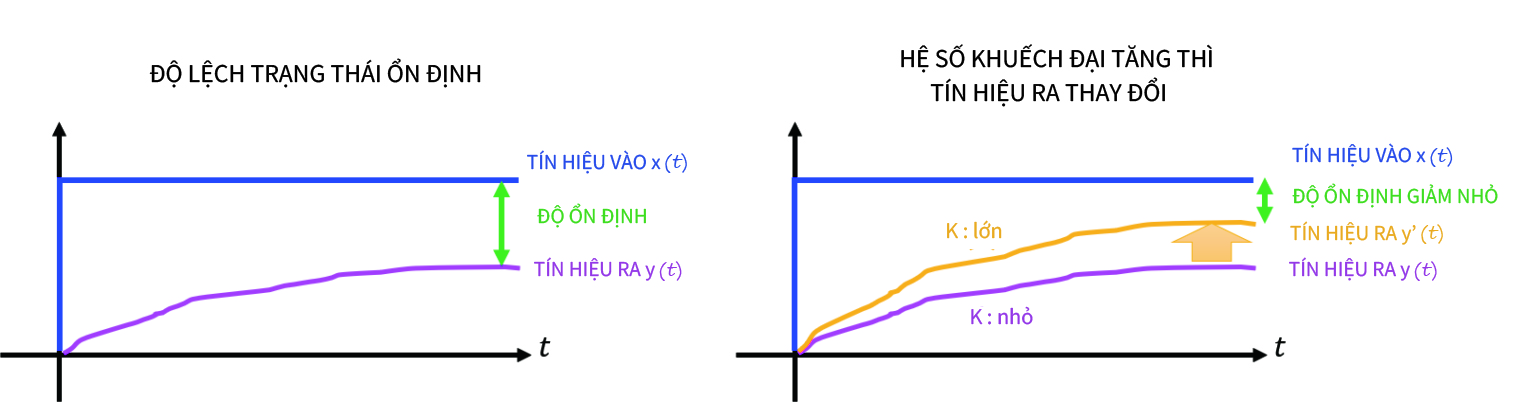

Độ lệch trạng thái ổn định là sự khác biệt giữa giá trị đầu vào và giá trị đầu ra khi một hệ thống điều khiển chịu sự tác động của tín hiệu đầu vào và đạt đến trạng thái ổn định.

Ví dụ: Nếu tín hiệu đầu vào là 1.0 và đầu ra cuối cùng là 0.5 thì độ lệch trạng thái ổn định là 1.0 – 0.5 = 0.5.

Tăng hệ số khuếch đại sẽ làm giảm độ lệch xuống dưới 0.5, nhưng lại làm giảm tính ổn định.

Nhận xét: Việc tăng hệ số khuếch đại (Gain) làm giảm khả năng đáp ứng và sai số, nhưng lại làm giảm tính ổn định. Đây cũng là lý do giải thích cho phần hiệu chuẩn thiết bị TM-3004WA có bước chúng ta cần phải giảm Gain tại mức cài đặt 1.03 cho đến khi đèn báo hiệu tắt.

Thiết bị phát hiện điểm lồi lõm TM của dây điện (Electrical Wire) dây cáp (Cable) vật tư y tế chất liệu ống Silicone, ABS, TPU (Silicone rubber)

・Cấu tạo 3 hướng trục đo...
TM-1003W & PW-01 đường kính đo khả dụng d = (0.02mm ~ 8.0mm), Điểm phát hiện (20µm ~ 999µmm), Tốc độ 5m ~ 1500m/min, Tín hiệu đầu ra ±0.5V/0.1mm

・Cấu tạo 4 hướng trục đo...
TM-3004WA đường kính đo khả dụng d = (0.1mm ~ 35mm), Điểm phát hiện (0.05mm ~ 9.99mm), Tốc độ 1m ~ 1500m/min, Tín hiệu đầu ra ±0.1V/0.1mm

Thiết bị phát hiện điểm mối nối ID, Thiết bị in sự kiện đếm AD-700, Thiết bị đánh dấu EMAC, Thiết bị đo đường kính LDM.
