BẢNG KÝ HIỆU MÃ REN TIÊU CHUẨN JIS (ISO) ANSI/ ASME

Thứ Tư, 11/03/2026

Admin

ねじの一覧表

BẢNG KÝ HIỆU MÃ REN TIÊU CHUẨN JIS (ISO)

メートルねじのJIS等級（ISO）と従来JIS等級の比較

Comparison between Conventional JIS Class and JIS(ISO) Class for Metric Threads

So sánh ren hệ mét JIS (ISO) tiêu chuẩn quốc tế & ren hệ mét JIS thường.

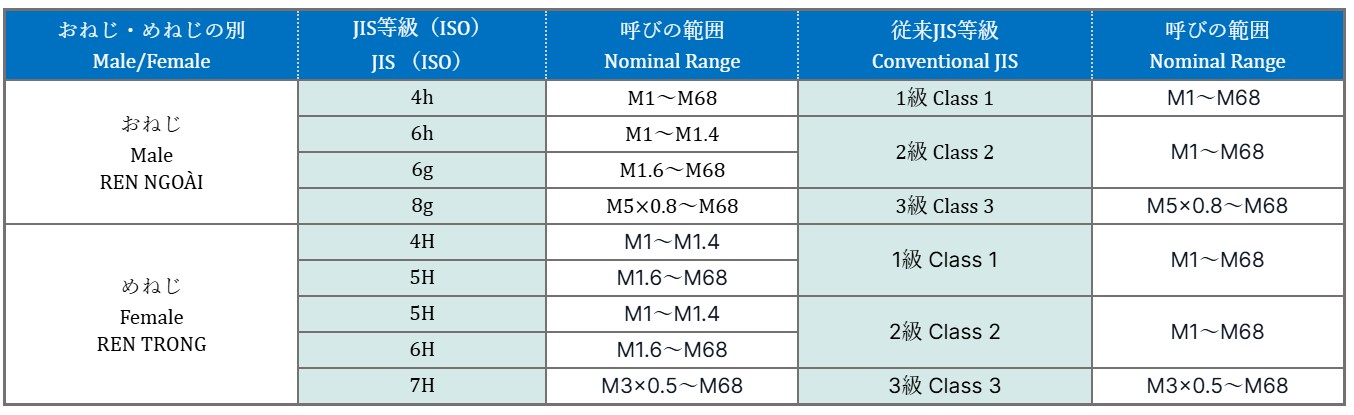

▶メートル並目ねじ　 Metric Coarse Threads

-REN THƯỜNG (M1)-

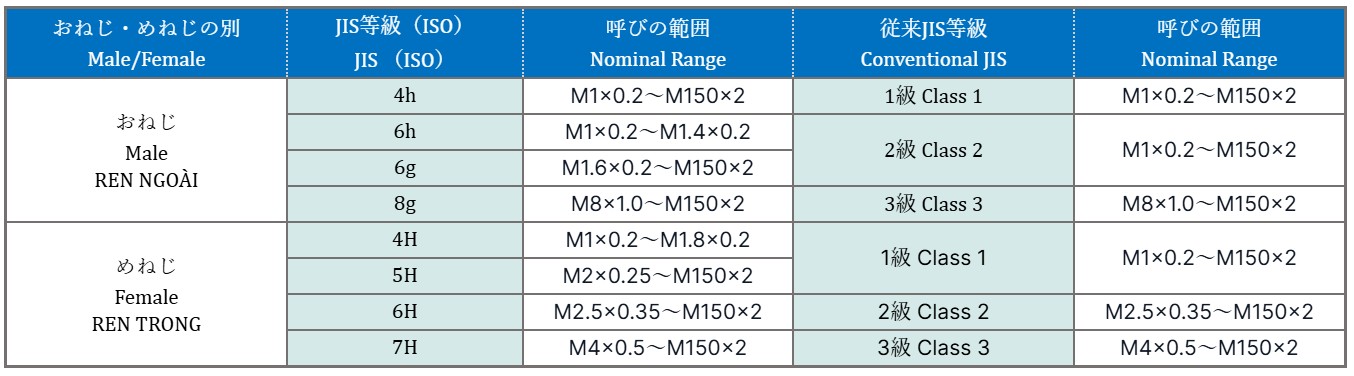

▶メートル細目ねじ　 Metric Fine Threads

-REN BƯỚC NHỎ (M1xP)-

▶テーパねじ規格　Taper thread specifications

-REN CÔN-

ねじの種類 Type of Thread		記号 Marks	規格 Specification	ねじ山の角度 Pich Angle	テーパ Taper	ゲージ資格 Standard for Screw thread gauge
管用テーパねじ（ISO） Taper Pipe (ISO)	テーパおねじ Male Taper Pipe	R	JIS B 0203	55⁰	1/16	JIS B 0253
	テーパめねじ Female Taper Pipe	Rc
	平行めねじ Female Parallel Pipe	Rp			-
管用テーパねじ Taper Pipe	テーパおねじ Male Taper Pipe	PT	JIS B 0203附属書 Appendix		1/16	JIS B 0203附属書 Appendix
	テーパめねじ Female Taper Pipe
	平行めねじ Female Parallel Pipe	Ps			-
管用テーパねじ（英） Taper Pipe (UK)		BSPT	BS 21	55⁰	1/16	BS 21
管用テーパねじ（米） Taper Pipe (USA)		NPT	ANSI/ ASME B 1.20.1	60⁰		ANSI/ ASME B 1.20.1
管用テーパねじ（米） Taper Pipe (USA)		NPTF PTF SAE SHORT	ANSI B 1.20.3 ANSI B 1.20.4			ANSI B 1.20.5
管用ねじ（MIL規格） Taper Pipe (MIL Standard USA)		ANPT	MIL-P-7105			MIL-P-7105
カメラ用レリーズ取付ねじ Shutter cable release tips and sockets for cameras		M	JIS B 7104		28⁰	JCIS 4-63
Dimensions of cylindrical machined graphite electrodes		-	JIS R 7201		1/3	JIS R 7202
高圧ガス容器用弁取付部ねじ Seamless Steel Gas Cylinders		-	JIS B 8241	55⁰	3/26	-
溶解アセチレン容器用弁ねじ Valves for dissolved acetylene cylinder		-	JIS B 8244			JIS B 8244~6 解説
液化石油ガスガス容器用弁ねじ Valves for liquefied petroleum gas cylinder		-	JIS B 8245
高圧ガス容器用弁ねじ Valves for high pressure gas cylinders		-	JIS B 8246
